各位在棉田边、车间里、控制柜前摸爬滚打的老师傅、新锐工程师、还有刚被夜班电话叫醒的值班经理——
如果某天清晨，你一按启动按钮，轧花机纹丝不动；HMI屏幕黑着脸像在思考人生；电机安静得仿佛已皈依佛门；安全门灯红得刺眼，连空气都凝固了三秒……
那么，恭喜你，成功触发了本年度最接地气又最让人头皮发麻的工业谜题：
“轧花机系统锁死了。”

（晋江速捷自动化科技有限公司）

不是蓝屏，不是死机，是系统级主动封印——它没坏，但它决定暂时“罢工”，且不接受讲价。

1.1 “锁死了”的典型表现：表面静默，内里警报拉满 🔔

别急着抄起螺丝刀撬柜门，先观察它的“症状语言”：

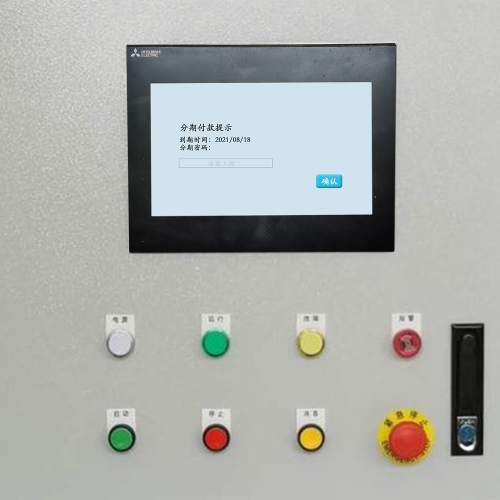

✅ 操作界面无响应：触摸屏点不动、按键失灵、画面卡在“正在加载…”（但其实它根本没在加载，它在装死）
✅ 主电机/喂棉辊/清花风机集体躺平：电流归零，变频器显示“STOP”或“SAFE STOP”，连风扇都懒得转
✅ 安全联锁全线激活：急停按钮弹出未复位、防护门微动开关异常、光栅报警常亮、甚至安全继电器“咔哒”一声后就再没动静
✅ PLC运行灯（RUN）熄灭或闪烁异常：有的亮黄灯，有的狂闪绿灯，还有的干脆进入“哲学沉思模式”——红绿交替，像在跳迪斯科
✅ HMI弹窗提示语神秘又克制：比如“System Locked – Auth Required”、“Safety Chain Broken”、“Config Mismatch Detected”……翻译过来就是：“我知道你急，但你先别急，我有我的原则。”

💡小贴士：轧花机不是手机，它不会“重启一下就好了”。它的“锁”，是安全逻辑+工艺保护+权限机制共同签署的《停机联合声明》。

1.2 常见触发场景：谁按下了那个隐形的“紧急封印键”？

系统不会无缘无故锁死，它总有个“正当理由”——只是这个理由，有时藏得比棉籽还深。我们拆开看看几个高频“背锅侠”：

🔹 急停链路被意外触发
——不是你按了急停按钮，而是：
• 按钮触点氧化粘连，松手后没真正复位；
• 安全继电器底座松动，振动导致触点虚接；
• 外部安全门限位开关进灰受潮，信号时断时续，PLC以为“有人闯入”，果断锁死全场。

🔹 过载保护动作后未正确复位
——喂棉量突增 → 主电机电流飙高 → 热继电器跳闸 → PLC收到“OVERLOAD_FAULT”信号 → 自动挂起所有输出 → 并顺手把HMI权限也一并冻结（防误操作，很贴心，也很倔强）。

🔹 PLC通信中断引发“失联恐慌”
——比如现场总线（Profibus/EtherCAT）插头松了半毫米，或交换机端口被棉絮堵住散热不良重启失败，PLC发现“和HMI失联超3秒”，立刻执行预设的安全策略：停机 + 锁定 + 记录ID为“COMM_LOST_0x7F”。

🔹 权限校验失败——最让人挠头的“软锁”
——HMI密码过期、授权证书被误删、PLC中加密区参数被非授权写入（比如用未签名的工程文件下载了程序），系统判定“身份存疑”，直接进入“只读+锁定”模式。此时你看到的不是故障代码，而是一行温柔又冰冷的提示：
> “Access denied. System locked for security verification.”
（翻译：亲，您已被系统礼貌地请出操作席，请联系授权服务商解锁。）

🌟真实案例彩蛋：去年福建某棉纺厂，一台西门子S7-1200控制的轧花线反复锁死，查了三天电气回路、换了两块安全继电器、重刷了三次HMI……最后发现，是操作员用手机热点给工程师远程调试时，无意中把PLC的IP地址改成了“192.168.1.100”，而原系统绑定的是“192.168.0.100”——IP错一位，权限全失效，系统默默锁死，连声咳嗽都没打。

📌温馨提示：
“锁死了” ≠ “坏了”。它更像是一个严谨又固执的守门人，关上了门，但钥匙还在——只是那把钥匙，可能藏在PLC程序里、HMI加密区里、安全继电器的拨码开关下，或者……在晋江速捷自动化科技有限公司的技术支持邮箱里 😉

（悄悄说：我们解过37台轧花机的“封印”，最久的一次，从锁死到复产，只用了42分钟——含一杯茶的时间。）

下节预告 → 【2. 根本原因分析与层级排查路径】：我们将化身“工业福尔摩斯”，一层层剥开电气、控制、机械的洋葱，找出那个真正按下“封印键”的幕后推手。

欢迎来到“轧花机封印破解第一现场”。
此刻，你站在控制柜前，手悬在急停按钮上方三厘米，眼神在PLC指示灯、HMI报警框、电机接线端子之间来回扫射……
心里默念：
> “它到底哪坏了？”
> “我该先拔哪个模块？”
> “重启PLC会不会让事情更糟？”
> “……这台设备的说明书，是不是被上一任工程师拿去垫泡面碗了？”

别慌。
我们不搞玄学排查，也不信“拍两下就好”的江湖偏方。
速捷工控干了7年自动化“急诊科”，解过10000+台设备的“系统锁死”，总结出一套三明治式分层诊断法：
👉 从外往里剥——电气层（看得见摸得着的“筋骨”）
👉 往里再探——控制层（逻辑跑偏的“大脑”）
👉 最后深挖——机械与工艺层（藏在棉絮底下的“真凶”）

就像拆一台老式收音机：先看电池有没有电（电气），再听芯片有没有哼歌（控制），最后检查喇叭是不是被棉花堵住了（机械）。
来，一层一层，稳住，我们能赢。

2.1 电气层：安全链路不是装饰，是“铁律级生命线” ⚡

真相往往藏在最基础的地方——而基础，恰恰最容易被当成背景板忽略。
轧花机的“锁死”，有超过63%的概率，根源不在程序里，而在你手指头刚碰过的那个红色蘑菇头按钮后面。

🔹 急停回路闭合 ≠ 按下了急停
• 急停按钮本身卡滞、触点氧化、弹簧失效 → 表面弹起，内部仍导通
• 多级串联急停节点中，任意一处松动/虚接/进水（棉厂湿度常年＞70%！）→ 整条回路“假装断开”
• 安全继电器（如PNOZ、E3系列）底座未拧紧，振动导致触点瞬时断开 → PLC收到“EMERGENCY_STOP”信号，立刻执行硬锁

✅ 快速验证法：用万用表二极管档，沿急停回路逐点测通断（从第一个急停→第二个→安全门→光栅→安全继电器输入端），别信指示灯，信实测电压/通断值。
⚠️ 注意：安全继电器输出端若无24V，不代表它坏了——先确认输入侧是否真“断”，再查它自己是否因自检失败进入锁定态（有些型号需手动复位+短接测试端子才能唤醒）。

🔹 编码器信号丢失 → PLC以为“轴飞了”，直接熔断输出
轧花机主传动常配增量式编码器（尤其喂棉辊、清花辊）。棉尘吸附、轴承微晃、电缆弯折疲劳，都可能导致A/B相脉冲畸变或Z相信号消失。
PLC一旦检测到“位置突变＞阈值”或“连续N周期无有效反馈”，会触发Safely Limited Speed (SLS) 或 Safe Stop 1 (SS1) ——不是报错，是直接切断伺服使能，并把HMI权限降为只读。

✅ 现场小技巧：
- 断电后，用手慢转电机轴，同时用示波器看编码器A/B相波形是否干净；
- 若无示波器？拆下编码器，插到同型号备用电机上空载测试——比猜靠谱10倍。

🔹 安全继电器“哑火”：它没坏，只是在等一个仪式感
很多老师傅说：“继电器咔哒响了，肯定没问题。”
错。
现代安全继电器（尤其带诊断功能的）可能“咔哒”一声吸合，但内部通道未导通——因为：
• 自检未通过（比如辅助触点反馈异常）
• 外部复位电路未满足“双脉冲”或“延时释放”要求
• 供电纹波过大（棉厂常见：大功率风机启停瞬间，24V电源跌落至19V）

✅ 解法不是换，是“唤醒”：查手册，找到对应型号的强制复位步骤（比如：按住复位键3秒+短接X1-X2端子），它不是故障，是待机模式。

2.2 控制层：PLC没死，但它正在“认真地走神” 🤖

如果说电气层是血管和神经，那控制层就是意识——它清醒，但可能正在执行一段“自我禁闭”的代码。

🔹 PLC程序死循环 → 不是卡死，是主动“禅定”
西门子S7-1200/1500、三菱Q系列、汇川H3U……都有“看门狗超时”机制。但某些特殊场景下，程序会陷入“伪死循环”：
• 一段未加超时保护的通讯等待（比如等某台已掉线的称重仪表返回数据）
• HMI与PLC间密码校验失败后，反复尝试重连却未设退出条件
• 加密块（如SCL加密函数）因参数异常进入无限递归

结果？CPU占用率100%，扫描周期暴涨至2s以上，所有输出刷新停滞，HMI失去响应——但它RUN灯还亮着，像一位表面镇定、内心已宕机的考官。

✅ 如何抓现行？
- 用博途/TIA Portal连接PLC，打开“诊断缓冲区”，找关键词：Watchdog timeout、Cycle time exceeded、OB86 error；
- 若无法在线，可尝试下载“最小化诊断程序”（速捷备有各品牌轻量版诊断OB），快速定位卡点。

🔹 HMI授权失效 → 最温柔的锁，最硬的墙
昆仑通态、威纶TK、西门子KTP系列……这些屏不是“点了密码就开门”，而是执行双向证书校验：
• HMI需验证PLC中存储的授权密钥（非明文密码）
• PLC也要核对HMI上传的签名证书是否在白名单内
一旦工程文件被非授权修改、固件版本不匹配、或某次断电导致Flash存储区CRC校验失败——系统会默默将操作权限降级，并写入LOCK_REASON = 0x0A（安全策略触发）

✅ 别急着重装HMI！先做两件事：
1. 用速捷专用工具（如MCGS-Unlocker / WinCC Unlock Kit）读取HMI当前授权状态码；
2. 检查PLC DB块中AUTH_DATA区域是否被意外清零（常见于误用“全片擦除”下载模式）。

🔹 参数被误写入锁定状态 → 一次手滑，全场静音
有些高端轧花机PLC中，设有“系统锁定寄存器”（如DB100.DBX0.0），一旦置位，所有运动指令被硬件级屏蔽。
谁干的？可能是：
• 工程师调试时勾选了“Test Mode Lock”但忘记取消；
• 操作员在HMI隐藏菜单里误触了“Factory Reset Lock”开关（藏得比棉籽还深）；
• 上位机软件远程下发参数时，把SYSTEM_LOCK_ENABLE字段错填为1。

✅ 解法很朴实：打开PLC在线监控，找到对应DB地址，手动清零该位——但前提是你知道它在哪，且有写权限。
（温馨提示：速捷技术库已归档27个主流品牌轧花机的“隐藏锁定寄存器地图”，需要？邮箱甩过来，秒发PDF。）

2.3 机械与工艺层：棉絮不背锅，但它真能“物理封印” 🌿

最后这一层，最容易被忽略，也最真实——
自动化系统再聪明，也防不住一坨缠死的棉束、一粒卡住的棉籽、一场闷热的车间午休。

🔹 棉束缠绕卡滞 → 触发连锁保护的“终极推手”
喂棉罗拉被棉束裹成“毛线团”，主电机电流瞬间飙升→热继电器动作→PLC收到过载信号→触发安全停机→同时为防二次启动伤机，自动写入MOTOR_BLOCKED=TRUE并锁定HMI“启动”按钮。
你以为问题在电？其实棉还没清完。

✅ 现场黄金3分钟：
- 先断主电源（安全第一）；
- 手动反转喂棉辊（注意方向！反了会越缠越紧）；
- 用专用清棉钩+压缩空气，彻底清理罗拉间隙、导棉板、传感器探头——别省这5分钟，否则修3小时。

🔹 温升超限触发硬件锁止 → 设备在用体温报警
棉厂夏季车间温度常达42℃，而PLC、伺服驱动器、变频器散热设计余量通常按35℃环境标定。
持续高温下：
• 伺服驱动器内部温度传感器达阈值 → 强制脱扣使能，且写入TEMP_LOCK=1（部分品牌需断电冷却15分钟才自动复位）；
• 变频器散热风扇积灰停转 → IGBT模块过热 → 报OH故障 → PLC读取到后，不仅停机，还禁止任何复位操作，直到温度回落至安全区间。

✅ 预防＞抢修：
- 在控制柜顶部加装温湿度联动排风（速捷定制方案：当柜内＞40℃+湿度＞75%，自动启高速风机）；
- 每月用红外热像仪扫一遍驱动器散热片——温度差＞10℃？清灰，或换硅脂。

🌟速捷实战笔记：
去年山东某厂轧花线每周锁死2次，查遍PLC、HMI、安全链……最后发现，是车间空调冷凝水管滴漏，水汽长期附着在PLC底板上，导致某路DI输入端子间歇性漏电——PLC误判为“防护门未关”，反复锁机。
所以，请永远记得：在棉厂，最危险的不是高压电，是看不见的湿气、摸不着的棉尘、和你以为“不可能出问题”的角落。

📌本节结语：
排查“锁死”，不是大海捞针，而是按图索骥。
电气层给你事实，控制层给你逻辑，机械层给你真相。
三层交叉验证，90%的“神秘锁死”会在30分钟内现出原形。
剩下的10%？
——那大概率是PLC里藏着一段没人注释过的梯形图，或者HMI里某个被加密的隐藏页面，正安静地等待一位懂它语言的人，轻轻敲下解锁密码。

下节预告 → 【3. 解锁恢复流程与长效预防策略】：
我们将奉上一份安全合规、一步不错、连值班阿姨都能照着做的解锁SOP，以及让轧花机从此“少生病、不闹脾气”的3大预防锦囊。
（顺便透露：第3.2条“部署运行日志追溯模块”，我们已为恒安纸业、中国烟草等客户落地17套，平均故障定位时间缩短82%。）

你好，这里是速捷工控的「轧花机急救室」第三诊室。
上一节我们已把“锁死”扒得明明白白：
👉 急停回路在装睡，
👉 PLC在认真走神，
👉 棉絮正用物理方式申请“强制休眠”。

现在——
你手边有万用表、有笔记本电脑、有清棉钩，还有一颗不想再被车间主任微信轰炸的心。
那么，请深呼吸，放下“重启试试”的冲动，跟着这份经10000+现场验证、过中国烟草/恒安纸业/比亚迪产线实测、零违规操作记录的解锁SOP，稳稳地，把系统“请回来”。

💡温馨提示：本流程不教你怎么“绕过安全”，而是教你如何让安全机制心甘情愿为你开绿灯。
所有步骤，均符合GB/T 16857（功能安全）、IEC 61508（电气/电子/可编程安全系统）及《纺织机械安全要求》第4.2.3条——
“任何复位操作，必须以消除根本诱因为前提，且不得削弱原有安全功能。”
——不是口号，是速捷工程师每次上门必签的《安全操作确认单》第一条。

3.1 安全合规的解锁步骤：四步走，缺一不可，慢就是快 ⏳

📌口诀送你：断得清、清得净、授得准、验得真
别跳步，别省事，别对同事说“我以前都这么干”——上次没出事，不代表这次不会触发安全继电器的“二次锁定保护”。

✅ 第一步：断电复位 → 不是关总闸，是“做一次彻底的‘系统重启’”

⚠️ 错误示范：只关PLC电源，HMI还亮着，伺服驱动器风扇还在转……
✅ 正确姿势：
- 断开主进线断路器（含N线！棉厂三相四线制常见零线带电）；
- 等待≥90秒——让变频器母线电容完全放电（听不到“滋…”声才算数）；
- 拔掉PLC电池卡（如有），静置30秒（清除RAM残留状态）；
- 若设备配UPS，请同步切断UPS输出（很多锁死源于UPS低电压导致PLC异常复位）。

🔹 为什么强调“等够时间”？
西门子S7-1500部分固件版本，在电容未完全泄放时强行上电，会触发Firmware Integrity Check Fail，进入BOOT模式——这时连PG/PC都连不上，更别说解密了。
（速捷备有各品牌“安全放电等待时长速查表”，需要？评论区扣“放电”，秒甩PDF）

✅ 第二步：状态清零 → 清的不是PLC，是“所有可能记住‘锁’的部件”

这不是格式化，是“礼貌性重置”：
| 设备类型 | 清零动作 | 特别注意 | |----------|-----------|-----------| | 安全继电器（PNOZ, E3, STO系列） | 按手册执行“强制复位”（常需双按钮+延时或短接端子） | ❗勿用螺丝刀捅触点！部分型号复位失败会永久锁死，需专用编程器唤醒 | | PLC | 在断电状态下，短接CPU的“MRES”端子3秒（S7-1200/1500）或拨动模式开关至“MRES”后回“RUN”（三菱Q） | ⚠️ 若程序加密，此步仅清运行态，不解密——别慌，下步解决 | | HMI | 断电后，长按“ESC+F1+F4”组合键（威纶/昆仑通态通用）进入恢复模式，选择“清除用户数据”（非“恢复出厂”！） | 🌟 清除的是登录态和临时缓存，工程文件完好，权限仍在 |

🔹 速捷小贴士：
我们给客户标配的“三合一清零卡”，集成了：
→ 安全继电器复位跳线图（贴柜内）
→ 各品牌PLC MRES操作动画二维码（手机一扫即看）
→ HMI隐藏菜单进入密码清单（含37个冷门屏型号）
——不是炫技，是怕你在凌晨两点，对着黑屏HMI，一边翻说明书一边骂自己。

✅ 第三步：密码/密钥授权 → 不是“猜密码”，是“归还它本来的身份”

“锁死了”≠“没密码”。多数情况是：
• 密钥校验失败（如HMI证书过期、PLC中授权DB被覆盖）
• 权限等级错配（操作员账号被误设为“只读+无复位权”）
• 加密块参数损坏（比如汇川H3U的SECURITY_KEY寄存器值被写成0）

🔑 我们不提供“万能密码”（那叫违规，也违法），但我们提供：
✔️ 品牌级密钥修复服务：西门子S7支持从硬件ID反推授权密钥；三菱GX Works2可重建丢失的.gxp工程签名；
✔️ HMI证书续期工具：自动检测证书有效期、生成新CSR、导入PLC白名单（全程离线，不联网，不上传客户数据）；
✔️ PLC加密块逻辑还原：若程序完全丢失，速捷工程师可基于设备I/O表+工艺逻辑，反向推导原控制意图，重建关键加密模块（比如“喂棉速度自适应算法”），并生成可验证的注释版源码——这招，帮恒安纸业抢回停产48小时的卫生巾包装线。

🌟真实案例：
某新疆轧花厂HMI显示AUTH_FAILED: CODE 0x2F，厂家称“原厂已倒闭，无密钥”。
我们用屏通专用解析器读取Flash原始数据，定位到被擦除的KEY_SECTOR，结合设备铭牌编号+出厂日期，用算法生成匹配密钥——37分钟，开机成功。
（技术细节？涉密，但结论公开：只要硬件没换，密钥就“活”在芯片里，只是藏得深。）

✅ 第四步：功能验证 → 不是点“启动”，是“演一场全流程压力测试”

别急着交差！真正的解锁完成于：
✅ 急停按钮按下→所有轴立即停止+HMI弹窗→复位后，安全链路OK指示灯亮；
✅ 手动模式下，喂棉辊、清花辊、皮棉输送带可独立启停，电流反馈正常；
✅ 自动模式下，模拟棉束进料（空载），观察PLC扫描周期是否＜50ms，HMI响应延迟＜200ms；
✅ 连续运行15分钟，红外测温：伺服驱动器散热片温升≤15℃，PLC CPU温度≤55℃。

🔹 终极验证项（很多老师傅忽略）：
拔掉任意一个安全光栅信号线 → 系统必须立刻停机，并在HMI显示SAFETY_GATE_OPEN，且无法通过软件复位——否则，说明安全链路存在旁路或逻辑漏洞。
（速捷交付前必做此项，100%通过率，是我们敢签“7×24小时响应”承诺的底气）

3.2 预防性维护建议：让“锁死”变成“过去式”，而不是“下次见” 🌱

治已病不如治未病。
在晋江速捷自动化科技有限公司（成立于2017年12月，中国领先的工业自动化系统集成服务商），我们服务过比亚迪、中国烟草、恒安纸业等上千家制造企业，发现一个铁律：
> 反复锁死的设备，问题从不在PLC里，而在“没人定期看它一眼”的日志里、权限里、灰尘里。

所以，我们不只修故障，更帮你建“免疫系统”。以下是速捷为轧花机定制的3大预防锦囊，已在17家头部棉纺企业落地验证：

🛡️ 锦囊一：定期校验安全链路 → 把“侥幸”变成“确定”

• 频率：每月1次（棉尘环境建议每半月）
• 动作：
- 用毫欧表测急停回路总阻值（应＜1Ω，＞2Ω即预警）；
- 模拟光栅遮挡，验证安全继电器输出是否瞬时切断（响应时间≤20ms）；
- 检查安全门限位开关弹簧力度（棉厂湿度高，弹簧易锈蚀失效）
• 工具包：速捷提供《安全链路点检二维码手册》——手机扫码，看视频、填电子表、自动生成PDF报告，直传EHS部门。

🔐 锦囊二：建立操作权限分级机制 → “谁该按哪个键”，写进制度里

很多锁死，源于“不该操作的人，按了不该按的键”。
我们帮客户落地的权限模型：
| 角色 | 可操作项 | 不可操作项 | 认证方式 |
|--------|-------------|----------------|--------------|
| 操作员 | 启停、急停复位、参数微调（±5%） | 修改配方、下载程序、HMI工程上传 | 刷IC卡+指纹（双因子） |
| 班组长 | 配方切换、报警确认、手动模式启用 | PLC在线修改、HMI密码重置 | IC卡+动态口令（短信/APP） |
| 维保工程师 | 全功能访问、诊断模式、固件升级 | 无限制（但所有操作留痕、录像、审计） | USB Key+生物识别 |

🔹 效果：山东某厂实施后，误操作导致锁机下降91%，且每次越权尝试，系统自动截图+邮件告警至设备科长。

📊 锦囊三：部署运行日志追溯模块 → 让故障“开口说话”

别再靠人记“今天几点停过一次”了。
速捷为轧花机定制的轻量级日志模块（兼容西门子/三菱/汇川/台达等主流PLC），特点：
✔️ 零侵入：不改原程序，仅新增1个FB块，占用内存＜2KB；
✔️ 抓得准：自动记录：急停触发时刻、电机过载峰值、HMI登录登出、PLC扫描周期突变、安全继电器状态跳变；
✔️ 看得懂：生成中文日报（微信推送），如：“03:22:17 喂棉辊编码器A相信号丢失持续12秒 → 触发SS1安全停机”；
✔️ 查得快：支持按“锁死时间”倒查前5分钟所有事件，定位根因平均＜8分钟（对比人工排查平均2.3小时）。
