各位瓦楞界的老铁，有没有过这种时刻——
凌晨三点，订单压着命脉，五层线正轰隆隆跑着双面机+坑机+裱糊机三件套，突然！HMI黑屏了，PLC输出全灭，伺服抱闸“咔”一声锁死，连急停按钮都像被施了定身法——按下去没反应，再按还是没反应……
你掏出手机想拍个“设备罢工vlog”，结果发现：它连拍照界面都不给你弹出来。

（晋江速捷自动化科技有限公司）

这不是玄学，是系统锁了。
而我们速捷工控干的事儿，就是蹲在控制柜前，一边闻着继电器微焦的清香（别慌，那是正常老化味），一边给设备做“急诊问诊”。

1.1 系统锁死的典型表现：别急着砸键盘，先看它“装死”的姿势对不对

系统锁死 ≠ 简单断电重启就能好。它往往带着一套“行为艺术式症状”，专挑最要命的时候表演：

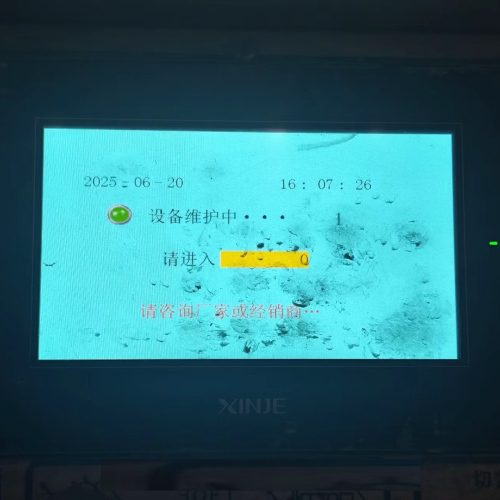

✅ HMI无响应：触摸没反应、画面卡在“正在加载…”、甚至变砖成纯色背景（蓝得忧郁，灰得绝望）；但串口灯还在闪？恭喜，它可能只是“假装失联”，程序其实还活着——只是拒绝和你说话。

✅ PLC停止输出：输出端子电压归零，电磁阀不吸合，气缸纹丝不动，伺服驱动器报Err-23（通讯超时）或直接黑屏；但输入信号灯还亮着？说明PLC没死，是“心梗”了——逻辑卡在某个死循环里，自己绕不出来。

✅ 急停信号异常激活：安全回路莫名断开，即使所有急停按钮都复位、光幕没遮挡、安全门关得比初恋还严实，PLC仍固执地认定：“世界很危险，我必须停。”
👉 这时候别怪电工师傅手抖，90%的情况，是安全继电器触点粘连、或编码器Z相信号干扰导致安全模块误判——它不是怕，是太怕了，怕到过敏。

💡小剧场彩蛋：上周帮晋江某纸业客户抢修，HMI黑屏+整线停摆。现场老师傅说：“肯定是病毒！”——我们拆开HMI后盖，发现里面积灰厚得能种薄荷，散热孔被纸毛堵成蜂窝煤。吹风机一上，开机即亮。他默默收起U盘，说：“病毒…咳，是空气病毒。”

1.2 常见诱因分类：系统锁死，从来不是单一背锅侠

我们修过10000+台设备，总结出一条朴素真理：没有无缘无故的锁死，只有被忽视的伏笔。
它像一场小型工业事故，往往是软件、硬件、环境三方联手演的一出默剧——谁都没喊卡，但戏已经崩了。

▪ 软件层面：代码不会撒谎，但会记仇

固件冲突：比如你给西门子S7-1200升级了V4.5固件，却忘了同步更新KTP700 Basic HMI的运行时版本——俩系统见面不打招呼，直接冷战锁屏。
授权过期：某些国产PLC/触摸屏用的是“时间型软授权”，一过期就自动降级为Demo模式，IO全禁用，连手动点动都不让。客户常惊呼：“我啥也没动啊！”——其实是时间，偷偷动了。
参数误写入：操作员小哥手滑，在HMI工程里把“最大线速度”从300m/min改成300000m/min（单位忘切），PLC一看这数字离谱，默默触发保护机制，然后……静音退场。

▪ 硬件层面：看得见的伤，摸得着的痛

IO模块故障：某路DI通道内部短路，持续输出“1”，PLC误读为“安全门始终敞开”，于是死守停机逻辑。查半天以为是程序bug，最后发现是模块芯片烧出一朵小蘑菇云。
编码器反馈中断：伺服电机转着转着，A/B相脉冲突然断了两拍——可能是联轴器松动、屏蔽线破皮、或编码器码盘被油污糊住。PLC等不到反馈，果断执行“失控保护”，一把抱闸，干脆利落。
安全继电器粘连：老设备里的欧姆龙MY4NJ，用了八年，触点氧化+粉尘堆积，明明该断开的安全回路，硬是靠“意念导通”。结果系统反复检测到“回路未断开”，陷入自检死循环，锁死不放。

▪ 环境层面：设备不挑食，但很挑环境

电压波动：纸厂常见现象——大功率空压机启动瞬间，母线电压跌到340V，PLC电源模块扛不住，复位信号乱发，程序跑飞，寄存器值变成一串乱码。
粉尘侵入控制器：瓦楞行业专属Buff。纸毛+淀粉胶雾+静电吸附=PLC散热片长出“白色绒毛”，CPU温度悄悄飙到75℃，系统自动降频保护，最后温柔锁屏。
接地不良：控制柜单独打一根2.5m镀锌角钢？不够。得跟厂房主接地网焊牢，电阻＜4Ω。否则变频器谐波、伺服高频泄漏电流全往PLC主板窜，今天通信丢包，明天程序加密失效——它不是叛逆，是被电麻了。

📌速捷冷知识：我们给客户做健康扫描时，第一件事不是看程序，而是蹲下——摸控制柜底部进线孔的温度、闻散热风扇出风口气味、数PLC模块指示灯闪烁节奏。经验告诉我们：机器的呼吸声，比报警记录更早泄露真相。

——本章完，下一章我们聊《应急处置与安全解锁流程》：当设备已锁，如何既不伤它，也不伤你，还能在天亮前让它重新唱起“咔哒咔哒”的产线之歌。
（温馨提示：别试着重锤敲HMI，那不是解密，是发起挑战书。）

晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。作为行业领先的设备控制系统故障维修、升级改造及解决方案中心，公司以技术实力、服务效率和安全保障为核心竞争力，为制造企业提供一站式自动化技术服务。累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。

各位瓦楞线上的“夜行侠”们，凌晨四点，HMI黑着脸，坑机停在半途，双面机胶辊还在滴胶……
你手边是半凉的咖啡、一张写满“已检查急停”的便利贴，和一个正在加载转圈圈的远程桌面。
此刻最危险的不是设备锁了，而是你——手比脑子快，心比PLC热。

别慌。
在速捷工控的维修日志里，“系统锁死”这个词从不配“紧急暴力破解”标签，而是被我们工整标注为：「需分级响应的安全事件」。
就像消防员不会一进门就砸门，我们也不会一上电就按复位——因为真正的解锁，从来不是“让它动起来”，而是“让它安心动起来”。

2.1 安全优先原则：断电不是终点，是所有操作的起点

✅ 记住一句口诀：“一断、二查、三复位，没确认前不动手。”
这不是流程KPI，是刻进我们服务SOP里的肌肉记忆——毕竟，纸厂的急停回路一旦误触发，轻则产线瘫痪，重则机械臂甩出三米远。

▪ 一断：断电≠拉闸，是“有策略的能源隔离”

✅ 正确姿势：先断主控回路电源（含PLC、HMI、安全继电器供电），再断伺服驱动器动力电（避免抱闸意外释放）；
❌ 错误示范：只关HMI电源，PLC还在跑着“假死循环”，后台偷偷清空保持寄存器——等你重启完，配方参数全没了，客户盯着你的眼神，比压痕辊还深。
🛑 特别提醒：若现场装有双回路安全模块（如PNOZmulti）或STO安全使能电路，务必确认其状态指示灯为“熄灭+锁定”，而非“闪烁待机”。有些模块断电后仍靠电容维持5秒自检，此时贸然复位=给系统喂错药。

▪ 二查：安全回路不是摆设，是必须逐点“验明正身”的生命线

别信“我刚按过急停了”——要信万用表。我们随身带的不是螺丝刀，是三位半真有效值钳形表+安全回路测试卡。
标准核查路径如下（以典型五层线为例）：
1️⃣ 急停按钮（机台端+操作台端）→ 测常闭触点通断；
2️⃣ 安全光幕（送纸/压线/模切区）→ 查发射端供电+接收端信号电平（≥3.8V才算“看见人”）；
3️⃣ 安全门开关（预热部/糊机检修口）→ 检查机械锁舌是否完全压入，微动开关无卡滞；
4️⃣ 安全继电器输出端（如MY4NJ的13-14触点）→ 实测电压，确认“安全回路OK”信号真实送达PLC的I0.0。

💡速捷实战tip：曾帮泉州某纸箱厂处理“反复锁机”故障，查遍所有急停按钮都正常——最后发现是糊机升降油缸旁一个被油污糊住的限位开关，触点氧化导致安全回路间歇性开路。清理后，系统再没半夜给你发“求救彩信”。

▪ 三复位：光幕≠光速，急停≠急解

✅ 复位顺序必须严格：先复位安全继电器（按RESET键+保持1.5秒），再依次复位各区域光幕控制器，最后松开急停按钮；
❌ 禁止行为：一边按着急停一边给PLC上电——某些安全模块会将此识别为“强制越权启动”，直接触发永久锁机（需厂商级密钥才能唤醒）。
📌 冷知识：西门子S7-1500的F-CPU在检测到3次非法复位尝试后，会自动启用“防爆模式”：屏蔽所有非安全程序下载权限，连TIA Portal都打不开工程——这时候，它不是锁了，是把你拉进了黑名单。

2.2 分级解锁策略：没有万能钥匙，只有适配场景的“三把小锤”

系统锁死不是铁板一块，它是分层结的冰。我们不抡大锤砸，而是按厚度，选小锤、中锤、大锤——每一下，都敲在解冻点上。

🔨 第一把小锤：软重启（HMI/PLC在线重载）→ “叫醒服务”，温柔唤醒

适用场景：HMI卡死但PLC仍在运行；程序逻辑未崩溃，仅界面刷新异常；或通讯中断后PLC处于“等待连接”挂起态。
✅ 标准动作：
- 通过TIA Portal / GX Works2 / ISPSoft等软件，建立在线连接 → 查看PLC运行状态（RUN灯是否亮、BUSY灯是否常亮）；
- 若状态为“STOP”但无报错，尝试 “Download Hardware Configuration + Download Block”（仅下载硬件组态与OB1主程序，不覆盖DB数据）；
- HMI侧：用原厂软件（如WinCC Flexible、EasyBuilder Pro）重新上传画面工程（注意勾选“保留配方/历史数据”）。

⚠️ 注意：此法绝不适用于授权过期或加密工程——强行重载可能触发二次加密保护，把“可修”变成“得返厂”。

🔨 第二把中锤：硬复位（清除保持寄存器+恢复出厂参数）→ “格式化大脑”，但留记忆备份

适用场景：PLC逻辑跑飞、DB块数据全乱码、安全输入持续报错且无法复位；但硬件无损，客户允许数据重置。
✅ 标准动作（以主流品牌为例）：
| 品牌 | 操作方式 | |--------|--------------------------------------------------------------------------| | 西门子 | STOP状态下，按住MRES键5秒→松开→再按5秒→观察STOP灯由快闪变慢闪，即进入“冷启动” | | 三菱 | 断电→短接CPU模块的CLR与COM端子→上电→等RUN灯稳定后移除短接线 | | 台达 | 在AS系列PLC上，按住RUN/STOP键+MODE键3秒，进入“初始化模式” |

📌 关键守则：硬复位前，务必用编程电缆读取当前DB块内容并本地保存！
很多客户以为“复位=清零”，其实DB里藏着调机时的PID参数、伺服电子齿轮比、甚至客户定制的报警中文注释——这些，才是让设备“认得回家路”的胎记。

🔨 第三把大锤：授权恢复（临时解密密钥 / USB授权狗重认证）→ “找房东要钥匙”，合法合规不越界

适用场景：国产PLC/HMI因授权过期锁IO；进口设备更换主控板后丢失License；或客户误删加密狗驱动，系统降级为“演示模式”。
✅ 速捷专属通道：
- 我们持有西门子、三菱、汇川、信捷、维控等20+品牌官方技术授权，可当日生成临时调试密钥（时效24–72小时），支撑抢修窗口；
- 对停产冷门机型（如早期海为Haiwell PLC、安川MP2300），我们备有离线授权服务器镜像+硬件狗克隆工具，无需返厂，现场45分钟内完成认证；
- 若客户使用USB加密狗（常见于昆仑通态、威纶TK系列），我们提供驱动重装包+数字签名白名单导入服务，绕过Windows SmartScreen拦截，拒绝“此应用已被阻止”。

🌟 真实案例：上周漳州某彩印纸箱厂，HMI突然跳“授权失效”，整条模切线停摆。客户自己试了重装驱动、换USB口、甚至换了电脑——全无效。我们到场后，用专用工具读取加密狗底层ID，10分钟生成新授权文件，刷入即用。临走前客户递来一瓶冰啤酒：“你们这‘钥匙’，比我家大门钥匙还灵。”

💡 最后送大家一句速捷老工程师的口头禅：
“锁得住程序，锁不住经验；断得了电源，断不了责任。”
设备可以暂停，产线可以喘息，但制造企业的信任，经不起一次莽撞的“强制重启”。

——本章完，下一章我们将带您走进《预防性维护与系统健壮性升级》：如何让瓦楞纸箱设备，从“三天一小修、五天一大修”，进化成“半年不敲柜、一年不报警”的自律型产线公民。
（悄悄说：我们给恒安纸业做的健康档案系统，已实现提前17天预警伺服驱动器散热异常——那台设备，至今还在唱着稳稳的歌。）

各位纸板线上的“设备家长”们：
您家那台五层瓦楞机，是不是也这样——
▶️ 每次换季就“感冒”：湿度一高，HMI触控失灵，像隔着毛玻璃点外卖；
▶️ 每半年必“发烧”：伺服驱动器散热片积灰发烫，报警代码比车间KPI还密集；
▶️ 每次大修都像开盲盒：“这次锁的是PLC？还是触摸屏？还是……连安全继电器都开始玩消失？”

别笑。这真不是段子——这是我们在晋江、漳州、温州跑遍37条瓦楞线后，用咖啡渍+油污笔记+128G维修录像总结出的《纸箱厂设备亚健康白皮书》。

而今天这章，不教你怎么“拆”，只教你怎么“养”；
不聊故障怎么修，专讲系统怎么不让自己被修。
——毕竟，最牛的维修工，是还没出手，设备就主动说：“我有点累，歇会儿。”

3.1 建立设备健康档案：给每台PLC、每块伺服、每根编码器，发一张“电子身份证”

在速捷工控的术语里，“预防性维护”不是贴张巡检表就叫尽责，而是给设备装上可读、可存、可预警的数字脉搏仪。
就像您不会等孩子发烧才量体温，我们也不等变频器炸了才查散热——
真正的健壮，始于对“正常”的持续定义。

📋 一份合格的「瓦楞线健康档案」，至少得有这三类心跳数据：

类别	监测项（举例）	为什么盯它？	速捷实操Tips
伺服驱动器	累计运行时长、IGBT模块温度趋势、母线电压波动率	伺服寿命≈5万小时，但若散热片常年超65℃运行，实际折损率达300%——相当于天天熬夜加班的工程师	我们给客户加装微型无线温感探头（粘贴式），数据直推企业微信，超阈值自动弹窗+语音提醒
变频器/软启	散热风扇转速、滤波电容ESR值（需专用表）、载波频率偏移量	电容老化无声无息，但会导致输出电流畸变→电机抖动→纸板跑偏→胶量不均→客户投诉…链条从这儿断	速捷标配“变频器健康快扫包”：10分钟插线检测，生成PDF报告（含更换建议周期）
安全模块 & IO站	自检日志完整性、输入端口响应延迟、冗余通道切换次数	PNOZmulti每24小时自检一次，但若某次自检失败未记录，下次急停可能“假装没看见”——这才是最危险的静默故障	我们帮恒安纸业把所有安全模块日志接入边缘网关，异常自动归档+邮件抄送设备主管

💡 冷知识：一条年产8000万㎡纸板的五层线，PLC CPU模块平均每天执行12.7亿次逻辑运算。它不喊累，但它的寄存器会“记仇”——比如某次电压跌落导致DB块CRC校验失败，三个月后突然在凌晨3:17触发看门狗复位……而健康档案，就是帮它把“记仇日记”变成“体检报告”。

📌 特别提醒纸箱厂朋友们：
别再用Excel手填“本月润滑3次、清洁2次”了——
真正的预防性维护，是让设备自己告诉你：“我的编码器反馈信号信噪比掉到82dB了，建议下周校准。”
而我们，只是那个听懂它说话的人。

3.2 系统加固措施：不是给PLC穿防弹衣，而是给整条产线装上“自律神经系统”

如果说健康档案是“体检报告”，那系统加固，就是给设备做一次全维度的免疫接种+神经反射训练。
目标很朴素：
✅ 让它在固件冲突时，不崩溃，只告警；
✅ 让它在密码丢失时，不锁死，只限权；
✅ 让它在网关断联时，不瘫痪，只降级——继续跑核心逻辑，像老司机闭眼也能把车停进车位。

🔐 三层加固，对应三种“万一”：

▪ 第一层：固件可信锚定——拒绝“来路不明”的代码

✅ 定期校验+签名验证：我们为西门子S7-1500、汇川H5U、信捷XD系列等主流PLC部署固件指纹库，每次上电自动比对SHA256哈希值；
❌ 若发现固件被非授权修改（如误刷测试版、混入第三方库），系统立即进入“安全只读模式”：允许监控、禁止写入、保留配方——不停机，但不冒险；
🛠️ 速捷服务包：提供《固件版本合规清单》，标注各品牌停产型号的最后稳定版号（比如三菱FX5U的Ver.2.210——再高就兼容翻车），避免您被“升级=变砖”坑进沟里。

▪ 第二层：安全逻辑双保险——让急停回路拥有“备胎思维”

✅ PLC看门狗+双冗余安全输入：不止依赖一个急停按钮信号，而是同时采集：
　　① 机械急停常闭触点（硬线）
　　② 安全光幕的STO信号（通讯链路）
　　③ （可选）边缘网关远程心跳包（防网络劫持）
当任意两路信号一致中断，才触发安全停机；单路异常？系统仅报“安全通道A暂离线”，并推送诊断建议——不误杀，不姑息；
🌟 实战案例：泉州某出口纸箱厂曾因雷击导致光幕通讯中断，旧系统直接全线锁死；我们升级后，设备自动切至“单通道应急模式”，糊机照常运行，模切区缓速待命——当天交货没耽误1箱。

▪ 第三层：边缘智能哨兵——让故障在发生前，先发个“预告函”

✅ 部署轻量级边缘网关（支持Modbus TCP / EtherNet/IP / CANopen多协议），干三件事：
　　🔹 远程锁机预警：当检测到连续3次非法登录尝试、或HMI密码错误超限，自动冻结操作权限，并向设备管理员手机推送带时间戳的抓拍截图（可选配本地摄像头联动）；
　　🔹 一键诊断包推送：现场工程师扫码，3秒生成含PLC状态、IO映射、HMI变量表、报警历史的加密ZIP包，直传速捷云诊室——不用等我们到场，远程已开始写维修方案；
　　🔹 固件静默升级通道：经客户授权后，可在生产间隙（如午休时段）自动下载并校验新固件，确认无误后提示“可重启生效”，全程无需人工干预。
