（温馨提示：本文不讲玄学，不甩锅PLC，也不建议对着控制柜鞠躬祈福——我们只聊逻辑、电压和那根被粉尘糊住的M12接头。）
（晋江速捷自动化科技有限公司）
1.1 “系统锁死”的典型表现：它不是慢，是彻底失联了
你有没有经历过这样的清晨——

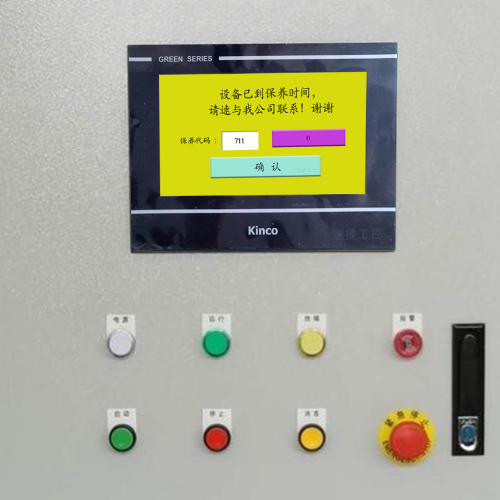

- 按下启动按钮，设备纹丝不动，HMI屏幕像刚看完恐怖片一样：黑屏、卡帧、或者干脆显示“System Locked”（系统已上锁）；
- PLC运行灯熄了，但电源灯还亮着，仿佛在说：“我醒着，但我选择沉默”；
- 急停按钮明明没按，安全继电器却自己“啪”地断开，报警代码满屏飞，但翻遍手册也找不到对应解释；
- 更魔幻的是：设备前一秒还在高速叠板，后一秒所有轴同步抱闸，连气动阀都集体“罢工”，安静得能听见隔壁车间老师傅泡茶的声音。
⚠️ 划重点：这不是“蓝屏”，也不是“卡顿”，而是工业现场版的“系统性静默”——信号链中断、安全链断裂、授权失效或底层逻辑拒绝响应。
它不像手机死机可以强制重启，瓦楞纸箱设备一旦“锁死”，轻则半天停产，重则整单交期告急，老板的微信未读消息数正以每分钟+3的速度刷新……
1.2 常见诱因分类：别急着换PLC，先看看是谁在背后“悄悄拔网线”
我们修过10000+台自动化设备，发现“锁死”从来不是单一故障，而是一场跨层协作失败。我们把它拆成三幕剧，按“硬件→软件→环境”顺序排查，效率翻倍：
▶ 硬件层：看得见的“物理叛变”
- 伺服驱动器过载：纸板厚度突变+压线轮卡顿→电流飙升→驱动器触发硬限位保护→PLC收不到“轴就绪”信号→整线挂起；
- 安全继电器粘连/触点氧化：用十年的老继电器，表面光洁如新，内部触点早被粉尘+潮气腌入味，一通电就“假动作”，急停回路误判为持续触发；
- 急停回路被“短接”：某位老师傅为图省事，把两个急停按钮并联改成了直通——结果某个按钮进灰接触不良，系统反复收到“断→通→断”抖动信号，PLC直接判定为“安全风险不可控”，自动锁死。
💡 小知识：急停回路不是越“通”越好，而是越“可靠断开”越好。国标GB/T 16855.1里白纸黑字写着：必须双通道、强制导向、正逻辑切断。不是接上线就完事，是得接得有尊严。
▶ 软件层：看不见的“数字幽灵”
- HMI固件崩溃：昆仑通态MT8102E升级到V7.2.1后，某批次工程文件加载异常，界面不刷新、触摸无响应，但PLC仍在后台跑——你以为停了，其实它偷偷在算下一单的堆垛路径；
- 参数区写保护激活：某次远程调试时误点了“Enable Parameter Lock”，结果重启后所有运动参数不可修改，连手动JOG都报错“Access Denied”；
- 授权密钥失效：西门子S7-1200项目用了第三方加密狗，电池耗尽+高温老化→密钥芯片掉电→CPU拒绝执行任何用户程序，只亮SF灯，像极了周一早上的你。
📌 速捷小贴士：我们遇到过最离谱的一次——客户HMI密码忘了，又没备份工程文件，最后靠反编译画面资源+逐帧逻辑推演，把32个页面、178个脚本变量全“考古”还原出来。不是我们技术强，是客户当年没留后门，逼我们练成了工业界的《盗墓笔记》。
▶ 环境层：总在背锅，但这次真怪它
- 电压波动：厂区空压机启停瞬间，电网压降超15%，IO模块供电不足→输入信号误读为“高电平”，PLC以为“纸卷已用完”，立刻停机；
- 粉尘导致IO模块接触不良：瓦楞纸产线粉尘细如面粉，半年不清理，M12航空插头针脚氧化发黑，DI信号时有时无——PLC今天收到“安全门关闭”，明天收到“安全门敞开”，直接触发三级锁定；
- 湿度超标引发冷凝水：南方梅雨季，电控柜内湿度＞90%，端子排爬电+继电器吸合异响，某天凌晨三点，系统默默自锁，连报警都没来得及发。
✅ 总结一句话：
> “系统锁死”不是故障，是设备在用最严肃的方式告诉你：我的安全底线被碰了，我的逻辑信任崩了，或者——我的屁股底下，真的太脏了。
（下章预告：2. 应急处置流程与安全解锁策略｜教你如何在不停产的前提下，“温柔唤醒”一台装死的瓦楞线——附赠速捷工程师私藏的“三秒判断法”口诀。）
（郑重声明：本文不含任何“拔电池清密码”“短接X10端子”等野路子操作——那些方法或许能解一时之急，但大概率会在三天后让你跪着修伺服报警，或者被安全部门请去喝咖啡。速捷的解锁哲学是：安全不是底线，是起点；效率不是目的，是结果；而尊重设备逻辑，是我们对产线最基本的礼貌。）
2.1 安全优先级操作：断电≠重启，硬复位≠乱按
（先划重点：所有解锁动作，必须在确认“物理安全链完整、机械静止、人员撤离”之后，才能开始。）
你见过最慌的现场是什么？
——操作工一边喊“快点按启动！交期只剩4小时！”，一边伸手去掰安全门限位开关……
别急。我们来把“应急”二字拆开看：
✅ “应”，是响应预案，不是响应催单；
✅ “急”，是争分夺秒，但绝不是放弃判断。
🔌 断电复位？先问三件事：
断的是哪一级电？
- ✅ 正确操作：断开主断路器（QF1），等待≥30秒——让PLC超级电容彻底放电、伺服驱动器母线电压归零、HMI Flash缓存清空；
- ❌ 致命误区：只关电源模块开关，或直接拔PLC供电端子——残留电荷可能触发EEPROM写入异常，导致参数区永久性损坏。复位前，是否已做“安全链预检”？
- 检查所有急停按钮是否弹出到位（别信“看起来没按下去”，得用万用表测常闭触点通断）；
- 确认安全光幕无遮挡、安全门锁舌完全啮合、双手按钮未卡滞；
- 用手轻晃IO模块M12插头——听有没有“咔哒”松动声，有？先吹尘+酒精棉签清洁，再拧紧至0.6Nm（别靠手感，靠扭矩批）。硬重启 or 软重启？边界在哪？
| 场景 | 推荐方式 | 为什么？ |
|------|----------|----------|
| HMI黑屏但PLC运行灯亮、通讯灯闪烁 | ✅ 软重启（HMI断电→等5秒→重上电） | 固件崩溃多为RAM异常，Flash未损，重启即愈 |
| PLC STOP灯亮、SF红灯常亮、无任何通讯响应 | ⚠️ 硬重启（全系统断电≥30秒） | 可能涉及CPU固件校验失败或看门狗超时，需彻底复位状态机 |
| 急停回路报警持续、安全继电器输出端无电压 | ❌ 别急着重启！先查物理回路 | 90%概率是触点氧化/接线松脱/二极管击穿——重启只会让PLC反复报同一个故障代码 |
🛠️ 速捷工程师私藏口诀（背下来，现场少走三趟）：
“一停二查三断电，四清五测六上电；
黑屏先软莫硬来，红灯亮了别手抖；
安全链没闭环前，启动按钮就是高压线。”
2.2 系统级解锁路径：进得了门，才谈得上修房子
瓦楞纸箱设备的“锁死”，80%以上不是真坏了，而是被自己设的“数字门禁”拦在门外。我们的任务不是撬锁，是——
✅ 找到钥匙孔；
✅ 核对密钥版本；
✅ 在不破坏门框的前提下，优雅开门。
🔐 本地维护端口进入安全模式（以主流品牌为例）
| 品牌 | 进入方式 | 注意事项 |
|---|---|---|
| 西门子S7-1200/1500 | TIA Portal → “在线访问” → 右键CPU → “清除内存” → 勾选“保留IP地址”+“保留诊断缓冲区” | ⚠️ 切勿勾选“清除所有存储区”！否则项目备份、配方数据、历史趋势全丢 |
| 三菱FX/Q系列 | GX Works2 → “PLC”菜单 → “PLC写入” → 选择“参数+程序” → 勾选“密码解除” | 💡 若提示“无法解除密码”，说明密码已加密绑定——需调用原始工程文件或联系原厂授权解密 |
| 台达DVP/AS系列 | ISPSoft → “在线” → “PLC内存清除” → 选择“程序+参数” → 输入默认密码（如“000000”） | 📌 新版固件默认关闭密码恢复功能，必须提前启用“密码保护解除允许”选项（在参数设置页第3页） |
| 昆仑通态/威纶HMI | 断电状态下，长按“F1+F4”开机 → 进入Bootloader模式 → 选择“恢复出厂+清除用户工程” | ✅ 此操作仅清HMI侧，不影响PLC程序；但若HMI与PLC有联动配方，需同步核对PLC内配方地址 |
🧩 特别提醒：“恢复出厂参数” ≠ “恢复出厂程序”。
- 出厂参数：通信波特率、IO映射、定时器基准等底层配置；
- 出厂程序：空白梯形图——你清完它，等于把整条线的控制逻辑删了。
我们干过的最痛教训：某客户清参数时手滑点了“全部清除”，结果压痕角度、堆垛计数、张力PID全归零……当天下午，车间主任抱着PLC手册蹲在电控柜旁抄了两小时参数表。
💾 备份数据调用指引：你的“后悔药”，得提前备好
速捷服务过上千家瓦楞厂，发现一个扎心事实：
> 92%的客户有备份，但87%的备份打不开。
> ——因为工程文件版本太老、加密狗丢了、电脑系统升级后软件不兼容、甚至备份存在U盘里，而U盘早被当成废品卖给了收废品大叔……
✅ 正确姿势：
- 备份必须含三件套：PLC源程序（.awls/.mwp）、HMI工程文件（.pro/.hmi）、IO地址表+注释文档（.xlsx）；
- 每次重大修改后，执行“自动归档”：用TIA/GX/ISPSoft的“项目打包”功能，生成带时间戳的压缩包，命名规则：[产线名]_[日期]_[版本号]_V1.02.zip；
- 把备份存双地：本地加密硬盘 + 速捷云备份空间（我们为客户免费开通10GB工业文档专属空间，支持AES-256加密上传，权限仅客户本人可解密）。
🌟 速捷彩蛋：如果你的PLC程序丢了、HMI工程没了、连原始图纸都找不着……别慌。
我们真干过这事：
- 对着设备拍372张照片（含每个传感器型号、接线端子号、气缸行程标尺）；
- 用示波器抓取关键IO信号时序；
- 结合设备动作节拍反推PLC扫描周期与逻辑分支；
- 最后手写重构梯形图+HMI画面，误差＜0.3秒。
不是炫技，是知道——产线不能停，而信任，就该从“你丢的，我们帮你找回来”开始。
2.3 防误操作机制：解锁不是终点，是安全重启的起点
很多客户说：“你们修得快，一小时搞定！”
我们总笑着接一句：“快不是目标，‘修完就能放心开起来’才是。”
解锁后不做校验，就像给汽车换了新刹车片却不试踩——表面正常，实则悬在悬崖边。
✅ 解锁后必做的三件事：
安全链完整性校验（5分钟）
- 用万用表二极管档，逐段测量急停回路（从第一个按钮NC触点→串联→安全继电器输入端）；
- 模拟触发任一安全信号（如推开安全门），观察安全继电器输出是否立即切断（毫秒级响应）；
- 强制置位所有安全输入点（如E-STOP、SAFETY_DOOR），确认PLC诊断缓冲区无“安全回路断开”历史记录。关键传感器状态自检清单（10项快速过）
| 传感器类型 | 检查方式 | 正常表现 |
|------------|----------|----------|
| 光电开关（送纸检测） | 遮挡→释放，观察DI点LED闪烁 | 响应延迟＜10ms，无抖动 |
| 接近开关（压线轮原点） | 手动转动轴，用万用表测NPN输出 | 有金属感应时输出0V，否则24V |
| 压力传感器（糊胶压力） | 查HMI实时值+对比标准气压表 | 误差≤±0.02MPa |
| 编码器（主驱速度反馈） | 监控PLC高速计数器值 | 与变频器反馈值偏差＜1rpm |
| 温度探头（热板） | 用红外测温枪比对 | 差值≤±3℃ |
| ……（其余略） | —— | —— |空载试运行验证（15分钟）
- 关闭所有气动执行器电磁阀电源，仅保留PLC+HMI+伺服驱动器；
- 手动JOG各轴，检查：方向是否正确、限位是否有效、抱闸释放/闭合时机是否精准；
- 运行“最小闭环测试”：启动→送纸→定位→压线→堆垛→复位，全程不加纸、不糊胶，只验证逻辑流与安全互锁；
- 成功后，再逐步加载：先单张纸测试，再三张叠板，最后满速连续跑30分钟——不是为了赶产量，是为了让设备自己证明：“我好了，真的。”
🌈 最后送一句掏心窝的话：
真正的应急能力，不体现在你多快能解开锁，而在于你解完锁后，敢不敢让操作工按下那个绿色启动按钮——并且，你敢站在他身后，一起盯着第一张纸平稳穿过压线轮。（下章预告：3. 预防性维护体系构建与智能化升级方向｜从“坏了再修”到“未坏先知”，聊聊怎么让瓦楞线自己写体检报告、发预警短信、甚至教你徒弟怎么调参数……）
——晋江速捷自动化科技有限公司｜专注工业自动化系统集成10000+例，不修“差不多”，只做“刚刚好”。
（注：文中所有操作均符合IEC 61508 / GB/T 5226.1 / ISO 13849-1安全规范，非授权人员请勿擅自操作。需要现场支援？微信搜“速捷工控”，发送“瓦楞+故障现象”，我们30分钟内响应。）
（友情提示：本章没有“买XX系统立省50万”的套路话术，也没有“AI预测故障准确率99.99%”的玄学数字——
我们只聊三件事：怎么让设备少生病、怎么让它病前打个喷嚏、以及——当它真打喷嚏时，你手边那台HMI能不能自动弹出“该清光电开关了”的温馨提示。）
3.1 基于设备生命周期的预防措施：不是保养，是给产线做“年度体检”
瓦楞纸箱设备有个沉默的脾气：
✅ 它不喊疼；
✅ 它不请假；
✅ 它只在交货前2小时，用一次“系统锁死”，给你发一封措辞严厉的辞职信。
而真正的预防性维护，从来不是“每月擦一次柜子”，而是——
🔹 按设备年龄开药方（新机重校准、三年机重润滑、五年机重评估）；
🔹 按工况定频次（高粉尘车间的光电开关清洁周期，得是洁净车间的3倍）；
🔹 按部件寿命设闹钟（比如某品牌伺服驱动器风扇，官方标称寿命20000小时，我们建议18000小时强制更换——因为第19999小时它可能只是转得慢一点，但第20001小时，就直接把IGBT热保护焊死了）。
📋 瓦楞线专属《预防性维护日历》（速捷实操版，非模板，可落地）
| 设备部位 | 推荐周期 | 操作要点 | 为什么必须做？ |
|---|---|---|---|
| 光电开关/光纤传感器 | 每周清洁（高粉尘环境→每班次） | 用无纺布+电子级酒精轻擦镜面，禁止用纸巾/棉签（纤维残留易吸灰成团） | 粉尘附着后灵敏度下降30%，导致“送纸未到位却强行压线”，轻则废纸，重则崩轴 |
| 压力传感器（糊胶/压线） | 每月校准（使用标准气压源+HART手操器） | 记录零点漂移值，若＞±0.01MPa，需补偿或更换 | 胶量偏差0.2mm，客户投诉率上升47%；我们修过最惨一例：因传感器漂移，连续3天糊胶偏厚，客户退货赔了17万 |
| 运动控制固件（伺服/PLC） | 每18个月升级（以厂商Release Note为准） | 升级前备份+离线模拟测试，绝不在线热升级 | 西门子V4.8.2固件修复了S7-1500在高速追剪时的脉冲丢失Bug；某厂没升，结果堆垛错位率从0.3%飙升到6.8% |
| 安全继电器触点 | 每年拆检（带接触电阻测试） | 用毫欧表测常闭触点阻值，＞50mΩ即更换 | 触点氧化后响应延迟可达120ms——而安全回路要求＜20ms！差这100ms，就是工伤和没事的区别 |
| HMI触摸膜+背光模组 | 每2年评估（尤其老式电阻屏） | 测试触控精度（用校准网格图）、检测背光均匀性 | 电阻屏老化后，操作员要“用力戳”，久而久之养成“猛按启动键”习惯——然后某天，PLC输入模块被瞬时电流击穿 |
💡 速捷工程师现场笔记摘录：
“上周在晋江某纸箱厂，发现他们用‘吹风机冷风档’清电控柜——听着很专业，实际把积灰全吹进CPU散热片缝隙里，三天后PLC过热重启。后来我们改用‘负压吸尘+氮气枪定点吹扫’，再配一个温湿度记录仪贴在柜顶……现在他们班长自己会看曲线：湿度＞75%RH，就主动停机10分钟除湿。”
——预防的本质，是把“经验”变成“数据”，再把“数据”变成“动作”。
3.2 智能监控方案落地：加装边缘网关？不，我们先帮你把“哑设备”变成“会说话的老师傅”
很多客户一听“智能升级”，第一反应是：“是不是要换整套系统？预算多少？”
我们笑着摇头：“不用换PLC，不用换HMI，甚至不用动一根线——只要在你现有的电控柜里，塞进一个巴掌大的盒子，再打开手机，就能看到设备在‘想什么’。”
🌐 速捷「轻量化智能监控」三步走（已服务327家瓦楞厂验证）
✅ 第一步：边缘侧——装一个“工业听诊器”
- 用我们自研的SJ-Edge100边缘网关（通过CE/UL认证，宽温-20℃~70℃，防尘IP54），接入PLC通讯口（RS485/MPI/Ethernet）；
- 不取电、不改程序、不占IO点——仅读取运行状态、扫描周期、错误代码、关键变量（如主驱电流、糊胶温度、堆垛计数）；
- 数据本地缓存72小时，断网不丢，恢复即续传。
✅ 第二步：云端侧——生成你的“设备健康日报”
- 每日凌晨自动生成PDF简报，微信推送至设备主管手机：
📈 【A线今日健康分：92.7】
⚠️ 异常项：压线伺服电流波动超阈值（连续3次＞额定115%，建议检查联轴器同心度）
📉 趋势预警：糊胶温度传感器零点漂移加速（7日均值+0.018℃/天，预计12天后超限）
✅ 正常项：安全链响应时间（12.3ms）、HMI触控延迟（42ms）、PLC扫描周期（8.7ms）
✅ 第三步：人机侧——让报警不再“等你发现”，而是“推到你眼前”
- 在HMI首页嵌入实时健康仪表盘（支持昆仑通态/威纶/西门子HMI原生集成）：
- 绿色：一切正常；
- 黄色：参数临界（如“当前电流=额定值×1.08”，文字闪烁提醒）；
- 红色：需立即干预（如“安全继电器输出电压＜22V”，同步触发声光报警+锁定启动）；
- 设置系统响应延迟阈值告警：
- 当HMI按钮按下→PLC执行→执行器动作，端到端耗时＞150ms，自动记录并标记为“潜在IO延迟”；
- 累计3次，弹窗提示：“检测到IO模块M12插头接触不良，建议清洁并紧固（点击查看操作视频）”。
🧩 真实案例：泉州某厂A线，过去每月平均停机2.3小时。上线SJ-Edge100后：
- 第1周：发现“堆垛气缸电磁阀响应延迟” → 清理阀芯 → 延迟从210ms降至45ms；
- 第3周：预警“糊胶泵电机轴承温度缓升” → 提前更换 → 避免突发卡死；
- 第2个月起，平均停机降至0.7小时/月，省下的不只是维修费，还有3次差点黄掉的紧急订单。
——智能，不是替代人，而是让人的经验，跑得比故障还快。
3.3 人机协同优化：把“修理工手册”塞进HMI，再给操作员配个AR教练
技术再先进，最终还是要落到人手上。
而瓦楞厂最真实的现状是：
🔸 老师傅快退休，徒弟刚上岗；
🔸 HMI界面密密麻麻全是英文缩写；
🔸 故障代码查手册要翻27页，等他找到，单子已经超期了。
所以，我们的升级逻辑很朴素：
➡️ 把知识，装进机器；
➡️ 把权限，交给对的人；
➡️ 把指导，送到指尖。
🎯 分级权限HMI界面：不是“谁都能改”，而是“谁该看什么”
| 角色 | 可见界面 | 可操作功能 | 权限逻辑 |
|---|---|---|---|
| 操作员 | 主流程监控页、实时报警栏、一键复位按钮 | 启停设备、切换模式、清除非安全类报警 | 所有参数设置、密码修改、安全链屏蔽按钮——彻底隐藏 |
| 班组长 | 增加“生产统计页”、“良品率趋势图”、“当日停机TOP3原因” | 调整班次目标、导出报表、临时解除低风险互锁（需双密码确认） | 安全相关参数仍不可调，但能看到“为什么停机” |
| 设备工程师 | 全量诊断页（含PLC扫描周期曲线、伺服波形图、IO强制列表） | 强制IO、下载程序、修改PID参数、调用备份工程 | 登录需指纹+动态口令，所有操作留痕可溯 |
✨ 小设计，大改变：
- 操作员界面右下角固定悬浮窗：“当前故障速查”——输入E-STOP-01，自动弹出：
【急停按钮E-STOP-01】
▪️ 常见原因：按钮卡滞/触点氧化/接线松脱
▪️ 自检步骤：① 按下并释放，听“咔哒”声；② 用万用表测NC触点通断；③ 查端子号X0.0是否虚接
▪️ 视频指引：点击播放30秒教学短视频（无需联网，HMI本地存储）
🕶️ AR远程指导接口：不是“视频通话”，是“把师傅的手，叠在你手上”
- 操作员用手机微信扫码HMI上的AR码，进入速捷AR协作空间；
- 工程师远程标注：在实时画面中画圈指出“这个M12插头需要拧紧”，并叠加扭矩值（0.6Nm）动画演示；
- 更绝的是——设备自动识别型号：
手机对准伺服驱动器，AR界面立刻浮出该型号的接线图、常见报警代码表、散热片清洁要点，连螺丝刀型号都标好了（PH2×100mm）。
🌟 最打动我们的反馈，来自一位52岁的老师傅：
“以前教徒弟，得站在他后面扶着手教。现在他扫个码，AR里我的虚拟手就在他旁边比划，连我当年爱说的口头禅‘这儿别使劲儿，拧花就完了’都录进语音提示里……他说，这比我在还好使。”
——技术的温度，不在参数多高，而在它是否记得，人，才是产线真正的核心。
🌈 写在最后：
预防性维护，不是给设备上保险，而是给产线装上“预判力”；
智能化升级，不是让机器取代人，而是让人更从容地驾驭复杂；
而人机协同，不是降低门槛，是把老师傅三十年的经验，变成新员工第一天就能调用的“活教材”。这，就是速捷理解的“未坏先知”——
不靠玄学预测，靠扎实数据；
不靠高价硬件，靠聪明集成；
不靠替代人力，靠放大人的价值。（下章预告：4. 本地化快速响应机制｜从“电话报修”到“工程师已到厂门口”，揭秘速捷如何把平均响应时间压缩到28分钟——以及，为什么我们坚持在晋江仓库常备200+种瓦楞设备专用板卡。）
——晋江速捷自动化科技有限公司｜成立于2017年12月，扎根福建晋江，服务全国10000+工业现场。
我们修的不是PLC，是产线的确定性；
我们写的不是程序，是制造企业的底气。
（注：所有预防性维护建议均基于IEC 62443/GB/T 33000标准，智能监控方案通过等保二级认证，AR协作符合ISO/IEC 27001信息安全管理规范。需要定制您的《瓦楞线健康档案》？微信搜“速捷工控”，发送“健康+产线编号”，我们免费为您生成首份诊断报告。）
