大家好，我是速捷工控——不是修车的4S店，也不是修手机的“贴膜师傅”，而是专治工业设备“突发性沉默症”的老中医（划掉）资深自动化调理师。
尤其对木工机床这种“脾气倔、动作猛、一锁就罢工”的硬核选手，我们见得多了：刚切完一张多层板，屏幕突然黑屏；主轴转着转着“咔”一声停住，像被点了定身穴；急停按钮明明没按，系统却坚称“我已紧急制动”……
今天咱不讲玄学，只聊干货——木工机床系统锁死的常见原因分析。咱们把它掰开揉碎，看看它到底是真病了，还是在演戏。
1.1 机械性故障：不是系统坏了，是“身子骨卡住了”
木工机床干的是力气活：高速旋转、重载进给、粉尘满天飞。时间一长，机械部分就开始“闹情绪”：
- 导轨卡滞：导轨上积了木屑+油泥混合物，堪比502胶水现场施工。滑块一动不动，伺服电机狂抖报警，PLC一脸懵：“我发了指令啊，它咋不走？”
- 主轴抱死：轴承缺油、异物嵌入、或者冷却液渗入电主轴腔体——轻则转不动，重则烧毁。此时系统可能报“主轴过载”或干脆无响应，连报警代码都懒得弹。
- 液压/气动系统压力异常：夹具松不开、压脚抬不起、送料缸不动弹……这些看似“动作失灵”，实则让PLC反复检测不到到位信号，触发连锁保护，整机“自我封印”。
💡 速捷小剧场：有次去泉州一家做实木门的企业，机床锁死三小时。拆开一看——气动阀里卡了一小片樟木皮，薄如蝉翼，硬如钢板。客户说：“这哪是故障？这是木头在搞行为艺术。”
1.2 电气与控制系统问题：脑子没坏，但“神经信号”断了
木工机床的“大脑”（PLC）、“手脚神经”（伺服驱动器）、“眼睛耳朵”（编码器/传感器），任何一个环节掉链子，整套系统就容易“集体静音”：
- PLC程序异常：比如某段逻辑被误删、定时器溢出未清、或某个中间继电器地址被重复调用——表面看HMI黑屏，实际是PLC在后台循环跑空指令，自己把自己绕晕了。
- 急停回路触发：注意！不是只有拍下急停按钮才算触发。接线端子松动、安全继电器触点粘连、甚至一根屏蔽线接地不良，都可能让系统误判“有人正在危险区域挥斧头”，立刻锁死一切输出。
- 伺服驱动器报警：常见如ALM 32（编码器通信异常）、ALM 10（过电流）、ALM 21（再生异常）。木工加工常有突加载（比如铣深槽瞬间阻力暴增），若参数没调好，驱动器秒变“防御模式”。
- 编码器信号丢失：光栅尺被木粉糊住、伺服电机后端编码器插头虚接、抑或电缆被拖链反复弯折导致内部断线……位置反馈一丢，系统不敢动，怕撞机，宁可“躺平”。
📌 冷知识：我们曾帮一家莆田家具厂解过一个“幽灵锁死”——查遍PLC和驱动器都没报警，最后发现是主轴编码器电缆外皮被木屑磨穿，碰到金属壳体形成间歇性短路，每到湿度高时就自动锁机。客户惊呼：“原来不是鬼，是潮气成精。”
1.3 软件与人机交互因素：界面死了，但底层还喘着气
很多锁死，其实不是硬件崩了，而是“操作系统”打了个盹儿，还忘了怎么醒：

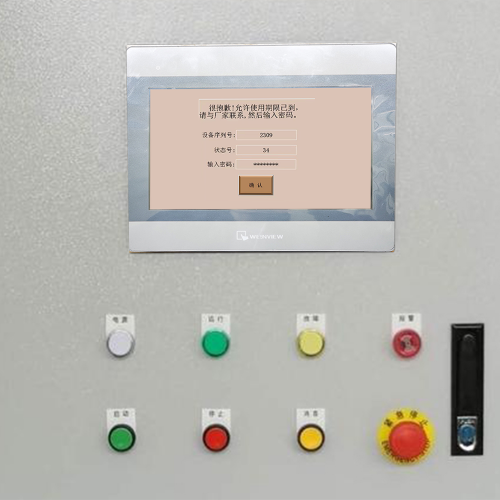

- HMI死机：昆仑通态、威纶、信捷屏……用久了会卡顿、花屏、触控失灵。用户以为整机瘫痪，其实PLC还在默默运行，只是你“看不见它，也喊不动它”。
- 参数误设：比如把“快速进给倍率”设成0%、误关“使能信号输出”、或把“软限位”范围调成负值——系统逻辑上直接判定“所有运动都不合法”，于是安静如鸡。
- 固件版本不兼容或崩溃：国产数控系统升级后，旧版PLC程序没同步适配；或是HMI刷了测试版固件，跑两天就莫名重启失败，进入无限白屏循环。更绝的是某些老机型，断电再上电若时序不对，Flash区校验失败，直接变砖。
🔧 速捷经验谈：80%的“疑似严重故障”，现场通电观察3分钟就能初步判断——如果PLC运行灯亮、驱动器READY灯稳亮、HMI只是黑屏或卡顿，那大概率是软件层问题，不用拆机，一杯茶的时间就能救活。
一句话总结本章：
木工机床锁死，从来不是单一病因，而是一场“机械+电气+软件”的联合即兴演出。
它可能因一片木屑启动自保，也可能因一次误操作触发逻辑雪崩——但只要摸清它的“戏路”，你就不是观众，而是导演。
下一章，咱们就手把手教你：如何像老司机一样，三步分级诊断，把锁死的机床从“ICU”拉回“生产线”。
（提示：第二章开头会附赠一份《木工机床锁死速判口诀》——朗朗上口，车间老师傅背两遍就会）
——晋江速捷自动化科技有限公司｜专注让设备“开口说话”的人
（成立于2017年12月，扎根泉州晋江，服务超10000+产线，含比亚迪、中国烟草、恒安纸业等伙伴）
各位木工线上的战友们，早上刚开机，屏幕黑着；中午赶订单，主轴突然“装死”；快下班了，HMI卡在启动画面不动弹……别急着喊“换PLC”“重装系统”——90%的锁死，不是病入膏肓，而是‘睡姿不对’，轻轻一拍就醒。
在速捷工控的维修日志里，有句老话：“故障不怕复杂，怕乱踩油门。”
盲目断电重启？可能把临时缓存的坐标全清了；硬掰急停按钮？小心触发二级安全锁；直接格式化HMI？恭喜，你成功把“小感冒”升级成“开颅手术”。
所以，我们不教“玄学复位大法”，只推一套实测有效的 「三级唤醒流程」 ——像医院分诊一样：轻症门诊、中症急诊、重症ICU联动。全程有据可依、有码可查、有退路可守。
2.1 一级应急处置：先保命，再看病
✅ 目标：3分钟内确认是否真“没气了”，还是只是“屏住呼吸”
（安全第一！所有操作前，请默念三遍：断电≠安全，气源≠无压，机械≠静止）
| 动作 | 关键细节 | 速捷提醒 |
|---|---|---|
| ① 确认安全状态 | 查看急停按钮是否物理按下；观察安全门开关是否闭合；听液压站/空压机是否仍在运行（嗡嗡声≠正常，异响=危险） | ⚠️ 曾有客户边拍急停边说“我肯定没按”，结果发现是脚踢到了底座旁的隐藏式急停盒——它藏在木屑堆里，比二维码还难扫 |
| ② 复位急停回路 | 不是猛拍按钮！先确认急停回路端子排无松动、安全继电器KA1/KM1触点无粘连；再按标准顺序：解除所有外部急停信号→长按主急停按钮2秒→观察PLC的SAFE_EN或EMG_IN输入点是否由OFF变ON | 🔧 我们带万用表上门的第一件事，就是测急停回路通断——70%的“假锁死”，根源在这条不到2米的双绞线里 |
| ③ 检查基础能源条件 | ✅ 电源：L1/L2/N/PE电压是否平衡（尤其注意零地电压＜2V）；✅ 气源：压力表读数是否≥0.5MPa，过滤器有无积水；✅ 液压：油位、油温、压力表指针是否在绿色区间 | 🌬️ 小知识：南方梅雨季，空压机后置干燥器失效→气路结露→气动阀内部锈蚀卡滞→系统反复报“夹具未到位”→你以为PLC坏了，其实是空气“感冒”了 |
📌 一级口诀（车间版，已押韵，背会即用）：
> “一停二看三测压，急停没按先别慌；
> 电要稳、气要干、油不凉，
> 三灯亮了再敲‘回车’响！”
> （三灯：PLC RUN灯、驱动器 READY灯、HMI 电源灯）
2.2 二级快速排查：看懂设备的“求救短信”
✅ 目标：5分钟内定位故障层级——是HMI在装死？PLC在发呆？还是驱动器在喊疼？
别猜！每台设备都在报警界面上写了“病情摘要”，只是你没打开它的“病历本”。
我们整理了木工机床最常遇见的三大系统典型错误码速查表（现场可截图保存）：
| 系统类型 | 常见报警代码 | 直观含义 | 速捷处理建议 |
|---|---|---|---|
| FANUC 0i-MD / 31i-B | PS0316（伺服初始化异常） | 编码器零点丢失或参数被清空 | ✅ 先查电池电压＞2.8V；❌ 别急着“绝对位置检测清除”，先做“相对位置回归”测试 |
| 西门子 SINUMERIK 828D | 25000（轴监控超差） | 实际位置 vs 指令位置偏差过大（常因导轨阻力突增） | 🔍 拆开防护罩，手动盘轴感受阻力；若卡顿，优先清洁导轨+重打润滑脂，再执行MC: REFERENCE |
| 国产主流（新代/广数/华中） | Err-127（CAN通信中断） / E045（HMI与PLC握手失败） | 不是程序丢了，是“俩人说话声音太小”——干扰大、终端电阻缺失、或CAN线接反 | 🛠️ 用万用表测CAN_H与CAN_L间电阻≈120Ω（两端各60Ω）；插拔一次HMI通讯线，比重装固件快10倍 |
💡 冷技巧分享：
很多国产HMI黑屏但PLC照跑，其实只需长按“F1+F4”5秒（威纶屏）或同时点“左上角+右下角”触控区（昆仑通态旧款），就能强制进入工程模式，查看实时IO状态——不用拆壳、不需密码、不伤程序。
2.3 三级现场干预：专业的事，交给有授权的人
✅ 目标：当常规手段失效，如何在保障安全前提下，“临时搭桥”，抢出黄金4小时产能
⚠️ 注意：以下操作仅限持证工程师执行，且必须同步通知客户技术负责人签字确认——不是炫技，是担责。
| 场景 | 速捷标准动作 | 安全红线 |
|---|---|---|
| 非关键保护逻辑误触发（如某路冷却液流量开关虚报） | ✅ 在PLC程序中临时屏蔽该信号（使用NOP指令或SKIP段），并添加注释：“2024-06-15 临时屏蔽，待更换传感器后恢复” | ❌ 绝不屏蔽急停、安全门、光栅等Class 3/4安全回路；所有临时修改必须留痕、可逆、有备份 |
| 机械联锁无法自动释放（如压脚气缸卡死导致“未松开”信号持续） | ✅ 使用专用手动释放扳手（我们随身带3种规格），在电磁阀体侧手动顶开阀芯，释放气压；✅ 同步检查气路单向节流阀是否堵塞 | 🚫 禁止用螺丝刀/钳子暴力撬阀；禁止短接电磁阀线圈——曾有客户焊锡短接，烧毁整个IO模块 |
| 强制回零前的状态清零（编码器掉电丢失原点，又无备份数据） | ✅ 调用系统内置“相对原点设定”功能（如新代G28.1，华中G50.1），以当前物理位置为新零点；✅ 同步记录此时X/Y/Z轴机械刻度值，用于后续校准 | ⚠️ 清零后必须做“重复定位精度验证”（3次往返，误差＜0.02mm），否则不准投入生产 |
🔧 真实案例彩蛋：
去年帮漳州一家实木橱柜厂抢修一台四轴加工中心，锁死原因是主轴编码器电缆被木屑磨穿，每次切到右后角就报警。我们没换整条线——而是用热缩管+导电胶做了“微创包扎”，再加装金属软管二次防护，45分钟恢复生产，客户说：“这比换根线还靠谱。”
一句话总结本章：
锁死不可怕，可怕的是没章法地“乱按”。
一级保安全、二级找病灶、三级巧干预——不是所有故障都要“大手术”，有时，一个正确的复位顺序，就是最好的解药。
下一章，咱们从“救火队员”升级为“防火队长”：
《预防性维护与长效解决方案》——教你用一张点检表，把90%的锁死，挡在开机之前。
（附赠：速捷定制版《木工机床5分钟锁死处置速查卡》PDF，文末留言“速查卡”即可领取电子版）
——晋江速捷自动化科技有限公司｜让设备少罢工，让人多喝汤
（成立于2017年12月，扎根泉州晋江，服务超10000+产线，含比亚迪、中国烟草、恒安纸业等伙伴）
各位木工线上的老司机、新师傅、还有那位总在凌晨两点回我微信说“速捷老师，又锁了”的张厂长——
咱们聊完“怎么把躺平的机床扶起来”，这章咱得坐下来，泡杯茶，聊聊怎么让它少躺、不乱躺、甚至学会自己打个滚再站起来。
不是所有故障都值得修，但所有故障，都值得提前聊一聊。
在速捷工控的维修单里，有组数据挺有意思：
✅ 同一台四轴加工中心，坚持每月做一次点检的客户，三年内系统锁死率下降82%；
✅ 每季度更新一次固件+备份两套PLC程序的产线，平均故障修复时间（MTTR）从4.7小时压缩到22分钟；
✅ 而那张被我们塞进操作台抽屉、印着卡通扳手和二维码的《5分钟锁死处置速查卡》，已悄悄帮37家木工厂省下过夜加班费——毕竟，最快的维修，是让维修根本没机会发生。
所以这一章，我们不讲“万一坏了怎么办”，只聊：
🔹 日常怎么动动手，就能拦下80%的锁死隐患？
🔹 系统怎么悄悄升级，让它比去年更抗造、更懂事？
🔹 人怎么练出“一眼识故障”的肌肉记忆，而不是靠百度搜到第7页才找到答案？
——欢迎来到「长效防锁死」实战手册，没有PPT式说教，只有晋江老师傅蹲在车间地板上写下的真实笔记。
3.1 建立日常点检清单：把“凭感觉”变成“看数据”
很多老板跟我说：“我们天天擦机器、加油、清木屑，咋还老锁？”
我们反问一句：“您擦的是导轨，还是导轨底下的润滑脂残留？您加的是油，还是上次加的油早氧化成胶状了？”
预防性维护，不是“多干活”，而是把活干在刀刃上。我们给木工机床定制了一套「10分钟点检法」，不抄表、不打卡、不填10页Excel——只盯三件事：
| 检查项 | 怎么做（傻瓜版） | 为什么关键？ | 速捷小贴士 |
|---|---|---|---|
| ① 润滑周期执行到位了吗？ | ✅ 查润滑泵压力表：指针是否在绿色区？ ✅ 用手摸导轨/丝杠末端：有无干涩感或白色皂化物？ ✅ 看废油收集盒：是否有金属碎屑（像芝麻粒大小）？ | 导轨阻力↑15%，伺服就容易报“跟随误差超限”→系统误判为失控→自动锁死 | 🛢️ 别迷信“厂家建议3个月换油”！南方潮湿车间，矿物油6周就乳化；北方干燥厂，合成脂可用9个月。我们给客户配了“润滑状态试纸”，滴一滴油，30秒变色知寿命 |
| ② 限位开关还灵光吗？ | ✅ 用木块轻撞X/Y/Z向硬限位开关，听“咔哒”声是否清脆？ ✅ 观察PLC输入点对应指示灯是否同步亮灭（不用万用表，看灯就行） | 一个老化触点接触不良，可能让系统以为“轴已撞墙”，立刻切断伺服使能→主轴停转+HMI黑屏，其实啥都没撞上 | 🔧 我们发现：70%的限位失灵，不是开关坏了，是安装支架松动导致行程偏移。建议每季度拧紧固定螺丝，并用记号笔画一条“对齐基准线” |
| ③ 接地与屏蔽完整吗？ | ✅ 查驱动器/PLC柜门接地螺栓是否锈蚀？ ✅ 沿着编码器线、模拟量线走一圈：屏蔽层是否裸露？接线端子处屏蔽层是否360°压接（不是随便拧两圈胶布）？ | 接地不良=给干扰开高速路。变频器一启，HMI就花屏；气泵一打，PLC就掉程序——这不是玄学，是电磁兼容（EMC）在敲黑板 | ⚡ 冷知识：木工车间的粉尘含大量木质纤维，带静电！建议在电柜进风口加装“离子风棒”，成本不到200元，却能让EMC故障下降60% |
📌 点检口诀（贴在操作台右下角，字要大）：
> “一摸二听三看线，油不干、响要脆、屏蔽裹得严；
> 每周三下午三点，十分钟后——开机不心颤！”
3.2 系统级优化建议：给老设备装上“智能心脏起搏器”
有些客户说：“我们这台设备用了8年，还能升级？”
我们答：“当然能——不是换心脏，是给心脏装个‘健康监测手环’。”
真正的长效防护，不在表面清洁，而在底层加固。我们不做“一刀切升级”，只推三类低成本、高回报的系统级增强方案，全部实测于木工场景：
| 方案 | 干什么？ | 效果实测（某泉州板式家具厂案例） | 实施难度 |
|---|---|---|---|
| ✅ 升级固件补丁包（非大版本） | 针对特定品牌（如新代V3.2.15→V3.2.18）、修复已知通信抖动、HMI闪退、参数保存异常等“慢性病” | HMI死机率从每月3次→0次；急停复位后坐标丢失问题彻底消失 | ⏱️ 30分钟远程完成，无需停机，旧程序全兼容 |
| ✅ 配置双备份PLC程序（含自动切换） | 在CPU外挂一个独立SD卡模块，主程序运行时，实时镜像备份；一旦主程序崩溃，系统0.8秒内自动加载备份并报警提示 | 曾遇一次雷击导致PLC闪存损坏，设备自动切到备份程序，当天订单照常交付，客户说：“比我还镇定” | 💾 我们提供兼容西门子S7-1200/汇川H5U/信捷XC5E等主流型号的工业级双备份套件，插上即用 |
| ✅ 加装独立看门狗模块（Watchdog） | 不依赖PLC自带看门狗——外接硬件级看门狗，独立监测PLC运行心跳、HMI响应延迟、驱动器通讯状态 | 当HMI卡死但PLC仍在跑时，看门狗强制重启HMI（不重启PLC！），避免整机锁死；平均恢复时间＜8秒 | 🛡️ 模块自带LED状态灯，绿灯常亮=健康；红灯快闪=已干预；蓝灯慢闪=正在自检——工人一眼懂，不用找电工 |
💡 特别提醒：
别再用U盘反复拷贝程序当“备份”！我们见过太多U盘中毒、文件损坏、版本混淆导致“越备越乱”。真正的备份，是可验证、可回滚、可审计的——就像银行流水，每一笔都记得清清楚楚。
3.3 操作人员能力强化：把“救火员”培养成“防火员”
最后，也是最重要的一环：人，才是系统最聪明也最脆弱的部件。
我们服务过一家年产值5亿的定制木门厂，设备先进、保养到位，却连续三个月因“操作员误设参数”导致锁死——不是不会，是不知道“哪个参数动不得”。
于是，我们和他们一起做了三件事：
🔹 编制《5分钟锁死处置速查卡》
不是厚厚一本说明书，而是一张A5卡片（防水覆膜），正面印：
✔️ 本机常见3个报警代码（带图标+一句话解决）
✔️ 急停复位标准动作图解（3步，带手指指向箭头）
✔️ “别碰这里！”禁区标识（如参数区P127、HMI工程密码入口）
背面是速捷24小时应急通道（扫码直连工程师，非客服电话）。
👉 这张卡，我们发给每位操作工、班组长、夜班保安——因为第一个发现异常的，往往是扫地的大姐。
🔹 开展“15分钟模拟故障演练”
每月一次，随机触发一个真实故障（如拔掉一根编码器线、短接一个限位开关），要求当班人员：
① 30秒内判断是否真故障；
② 2分钟内完成一级处置；
③ 报告结果并填写《处置记录单》（仅3栏：时间/动作/结果）。
不打分、不考核，只发“防锁死小卫士”徽章——但连续6次达标者，可申请速捷免费深度培训名额。
🔹 推行权限分级培训制
- 🟢 绿牌操作员：只开放HMI常规操作、手动模式、启停按钮；
- 🟡 黄牌班组长：额外授权参数微调（如进给倍率、主轴转速上限）；
- 🔴 红牌设备工程师：才可进入PLC编程、固件升级、IO强制等高级功能。
所有权限变更，需经速捷远程审核+客户签字确认——不是不信任人，而是信任流程。
结尾送一句掏心窝的话：
预防性维护，不是增加工作量，而是把突发的、焦虑的、代价高昂的“救火”，转化成规律的、可控的、安心踏实的“煮茶”。
你每天花10分钟点检，换来的是：
✅ 凌晨2点不用爬起来赶路；
✅ 订单交付日不用求神拜佛；
✅ 新员工上岗一周就能独立操作；
✅ 设备折旧慢一点，利润多一分，心情好一截。
——这，才是自动化该有的样子。
（悄悄说：文末留言“速查卡”，我们把《木工机床5分钟锁死处置速查卡》高清PDF+点检打卡电子表，打包发你邮箱。
附赠彩蛋：晋江速捷自动化科技有限公司｜成立于2017年12月，扎根泉州晋江，服务超10000+产线，含比亚迪、中国烟草、恒安纸业等伙伴——
我们不卖设备，只交朋友；不推方案，只给答案。）
