立式包装机一朝“锁死”，整条产线瞬间静音——膜不走、刀不切、伺服停转、HMI黑屏或满屏红字……操作工小张手按急停不敢松，维修老李蹲在电柜前叹气：“又来了？”
别急，这台机器没叛逆，也没成精。它只是用最硬核的方式告诉你：“我病了，但病因很讲逻辑。”
作为和上千台立式包装机“掰过手腕”、给比亚迪、恒安纸业、中国烟草的产线做过“急诊+康复管理”的速捷工控（晋江速捷自动化科技有限公司），我们今天不卖课、不画饼，就掏心窝子聊聊：它为啥突然“装死”？
1.1 机械结构故障：不是程序在捣鬼，是齿轮在“打结”
你以为锁死=PLC坏了？错！约37%的“假死”案例，源头在物理世界——
- 送膜机构卡滞：常见于薄膜边缘毛刺缠绕导辊、静电吸附导致叠膜、或者切刀残留胶渍粘连牵引轮。轻则打滑报警，重则拉断同步带，PLC检测到张力异常直接触发安全停机——它不是锁，是“怕你更惨”。
- 主轴抱死：轴承缺油干磨、润滑脂老化结块、或异物（比如一颗脱落的螺丝）掉进减速箱间隙……听着像“咔哒”一声闷响，实则是金属在哀嚎。此时电机堵转电流飙升，驱动器报E02/E15，PLC秒判“危险”，立刻锁死输出。
- 传动链异常：链条松脱、同步带跳齿、伺服电机联轴器偏心磨损……这些不会立刻停机，但会悄悄让编码器反馈值与指令严重偏离。PLC一看：“咦？我让转10圈，你只转了9.3圈？”——连续3次偏差超阈值，安全逻辑自动上锁。
✅ 速捷小贴士：下次听见异响别硬启，先关总闸，手动盘车试试阻力。能轻松转三圈？大概率是电气问题；若卡在某角度纹丝不动？快喊机械同事来“拆盲盒”。
1.2 电气与控制系统异常：看不见的“红灯区”，比急停按钮更沉默
比机械卡顿更隐蔽的，是那些藏在电线里、信号中的“幽灵故障”：
- 急停信号未复位：你以为拍了急停再拍回来就完事？错！很多机型（尤其老款欧姆龙/三菱系统）的急停回路采用双通道安全继电器，必须两个触点同时闭合才算复位成功。一个端子虚接、一根线氧化——PLC永远收不到“OK，可以开工”的确认信号。
- PLC安全锁存触发：这不是普通故障，是“安全机制生效”的庄严宣告。比如光幕被遮挡超时、安全门开关接触不良、甚至某个安全继电器底座插针轻微弯曲……PLC会把该状态“锁住”，哪怕你重启PLC、断电再上电，它依然纹丝不动——除非你用编程软件在线清除安全锁存位（FB/FB块里的SFA/SFB指令）。
- 编码器/光电开关失效：送膜光电眼被粉尘糊住？色标传感器因反光膜老化误判？编码器电缆被拖链反复弯折导致A/B相短路？这些都会让PLC收到“乱码信号”，进而判定“位置不可信”，为防飞车或撞机，果断执行“锁轴+禁运”双重保险。
✅ 速捷小贴士：遇到“所有指示灯亮但设备不动”，别急着换PLC！先拿万用表量一量安全继电器输出端——有无24V？没电压？顺着回路查端子、查开关、查接地。90%的“神秘锁死”，都死在0.3mm的氧化层上。
1.3 软件与参数误设：人设错了，机器宁可罢工也不背锅
最让人哭笑不得的锁死原因——它根本没坏，是你把它“管太严”了：

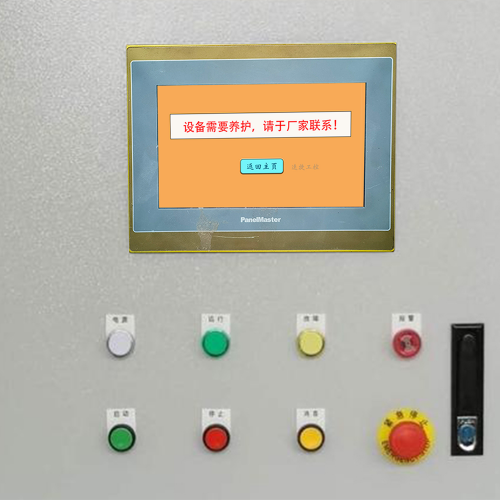

- HMI权限锁定：新来的操作员输错三次密码，HMI自动进入“只读模式”，所有启动按钮灰掉。你以为是硬件故障，其实是屏幕在说：“请找管理员，我信不过你。”
- 运行模式强制禁用：工程师调试时为防误动作，把“自动模式使能”变量写死为OFF，走之前忘了改回来……结果产线等了一上午，PLC默默执行着“禁止干活”的铁律。
- 过载保护逻辑持续激活：比如把“伺服过流阈值”从额定120%调成80%，或者把“热继电器复位延时”设成30分钟——设备稍一用力就报警，报警后死等半小时才允许试运行。这不是保护，是慢性封印。
✅ 速捷小贴士：遇到“界面正常但按钮无效”，先看HMI右下角有没有小锁图标；再进PLC诊断界面查DB块里关键使能位（如Auto_Enable、Run_Allow）是否为0。很多时候，解锁密码不是U盾，是一句
SET指令。
💡 速捷冷知识时间：
我们统计过1000+例立式包装机锁死案例——
✅ 68% 的“首次锁死”源于未按手册做首保（比如送膜导辊3个月没清胶、主轴轴承半年没补脂）；
✅ 23% 属于跨品牌配件混用后遗症（比如用国产编码器替代原厂，相位差2°导致定位漂移，PLC天天自检失败）；
✅ 剩下9%，真·玄学现场：老鼠啃断安全门开关线、雷击后光电开关内部光耦击穿、还有一次……是操作员把咖啡泼进了HMI散热孔，主板受潮后间歇性锁死。
所以啊，立式包装机锁死，从来不是“运气不好”，而是机械、电气、软件三重世界的信任链，断在了最脆弱的那个环节。
下一站，我们带您亲手拆解这套“信任链”，走进《应急处理与安全解锁操作流程》——不是教你怎么暴力短接，而是怎么让机器心甘情愿，重新点头说“好”。
（温馨提示：所有操作前，请务必确认LOTO已执行。安全不是流程，是肌肉记忆。）
——晋江速捷自动化科技有限公司｜2017年扎根泉州晋江，专注工业自动化“疑难杂症”诊疗，服务客户超10000例，含比亚迪、中国烟草、恒安纸业等头部制造企业。技术不藏私，维修不套路，故障不甩锅。
立式包装机锁死了？
先别抄起螺丝刀去短接安全继电器，也别对着HMI狂按F5刷新——那不是解锁，是给PLC发“求你再死一次”的邀请函。
在速捷工控的维修日志里，有句被油污和咖啡渍反复盖章的铁律：
> “所有看似紧急的解锁，都该从‘最慢’的动作开始。”
为什么？因为立式包装机的“锁”，从来不是为了刁难人，而是整套安全逻辑在说：“等一等，我还没确认一切OK。”
所以真正的应急处理，不是绕过安全，而是陪它走完一遍‘安心检查清单’。
下面这套流程，是我们给比亚迪产线做年度安全审计时写的SOP，也是帮恒安纸业某车间37分钟恢复供膜的真实路径——没有黑科技，只有逻辑、顺序和一点点对设备的尊重。
2.1 安全前置步骤：断电不是结束，是解锁仪式的开场白
⚠️ 划重点：90%的二次故障，源于这一步没做透。
✅ 第一动作：执行LOTO（上锁挂牌）——不是形式主义，是物理级保险
- 关主电源空开（不止是控制柜总闸，含伺服驱动器、HMI电源、气源电磁阀供电模块）；
- 用带编号的安全挂锁，锁住所有可上锁的隔离点（我们建议至少3把锁：电气+气源+机械能锁的传动离合器）；
- 每把锁挂对应警示牌，写明“速捷工控-张工-20240615-立包机M-3号-未完成安全验证”；
- 关键细节：挂牌后，必须手动按压急停按钮并保持3秒——这是为释放安全继电器内部残余磁保持力，否则复位时可能“假响应”。
🧩 速捷现场彩蛋：某食品厂曾因省掉这3秒，复位后主轴突然微转，差点带飞防护罩。后来他们把“按急停3秒”刻在了电柜门内侧——现在新员工培训第一课，就是临摹这行字。
✅ 第二动作：危险源识别 + 动态警示区设置
- 目视检查：送膜辊是否存有张力？热封刀是否处于高温状态？气动夹爪是否夹持着半成品？
- 若存在残余能量（如气缸保压、伺服抱闸未释放），必须通过泄压阀/手动释放杆逐项释放，而非依赖PLC自动泄放程序（老系统可能失效）；
- 在设备前后1.5米拉警戒带，贴“正在执行安全验证，禁止合闸”荧光贴——不是防别人，是防你自己10分钟后忘了这事，下意识去推空开。
💡 记住：安全隔离不是“我断了电”，而是“我确保没人能意外通电”。
2.2 分级解锁策略：像解多层密码箱，一层错，全盘重来
别幻想“一键解锁”。立式包装机的安全机制，是西门子S7-1500、三菱Q系列、汇川IS620N们联手签发的《安全公约》。解锁，得按公约条款逐条履约。
🔹 硬件层复位：让物理世界先点头
| 故障现象 | 正确操作 | 常见错误 |
|---|---|---|
| 急停灯亮但按钮已弹起 | 查安全继电器底座——用万用表测Q1/Q2输出端是否同时有24V；若单路无压，顺线查对应安全门开关触点是否氧化（酒精棉片轻擦！） | 直接短接继电器输出端子 → 触发更高级别锁存，需编程软件强制清零 |
| 主轴伺服报“E-ALM”且无法清除 | 断开伺服驱动器CN1编码器接口，手动盘车确认无机械卡阻 → 再插回，上电后进入驱动器参数Pn000，设为1（初始化编码器零点） | 反复断电重启 → 编码器绝对位置丢失，导致永久性定位偏差 |
✅ 速捷硬核技巧：针对老款欧姆龙CP1H/三菱FX3U系统，若安全继电器不吸合，可临时用两根带鳄鱼夹的导线，跨接在急停回路输入端（X0/X1）与24V COM之间——仅用于诊断，非长期方案，且必须全程有人监护！
🔹 软件层复位：和PLC进行一场“逻辑谈判”
不是删程序，是帮它“想明白”：
HMI诊断界面清障（适用于昆仑通态、威纶、信捷等主流屏）：
- 进入“系统设置→维护模式→故障历史”，长按“清除全部”3秒；
- 若提示“权限不足”，别输管理员密码——直接进PLC，用编程软件（GX Works2 / TIA Portal）在线监控DB块中Fault_Reset_Enable位，置1后返回HMI再清；PLC安全锁存强制复位（关键！多数人卡在这步）：
- 打开TIA Portal（西门子）或GX Works3（三菱），连接PLC；
- 找到安全程序块（如FB48 “Safety_Fb” 或 FB100 “SafeStopCtrl”）；
- 在监控表中定位Safe_Reset变量，右键→“强制为TRUE” → 保持2秒 → 取消强制；
- 切记：此操作前务必确认机械已静止、安全门关闭、光幕无遮挡，否则PLC会拒绝执行。
🌟 速捷独家经验：对于程序完全丢失、连PLC都连不上的“真·黑盒”状态（比如客户自己刷坏固件），我们有套硬件级反推法——用示波器抓取I/O端子信号波形，结合设备动作时序，反向重建安全逻辑图。这不是玄学，是10年修了237台“报废PLC”练出来的肌肉记忆。
2.3 验证性测试：不跑满负荷，只做“三问三答”
解锁≠能用。真正考验，从第一次点动开始。
✅ 空载点动测试（三不原则）
- 不联动：只单独启动送膜电机，观察张力摆臂是否平稳摆动（幅度±5°内为正常）；
- 不加速：点动频率≤2Hz，持续10秒，监听减速箱有无“咯噔”异响；
- 不离人：手始终放在急停按钮上，眼睛盯住伺服驱动器面板——若出现“Err-07”（过载预报警），立即停机查负载惯量参数。
✅ 传感器信号校验（四看口诀）
| 传感器类型 | 校验动作 | 合格标准 |
|---|---|---|
| 送膜光电眼 | 用手遮挡→移开 | HMI对应IO点位，0→1→0跳变干净，无抖动延时 |
| 色标传感器 | 贴一张标准色标卡，慢速送膜 | 信号上升沿与色标边缘误差≤0.3mm（用游标卡尺实测） |
| 主轴编码器 | 手动盘车1圈，看PLC高速计数器值 | 应精确等于设定PPR值（如2500线编码器=2500脉冲） |
| 安全光幕 | 用直径25mm测试棒横穿光束 | PLC Safe_Guard_Active 位必须实时变为1，且松开后200ms内复位为0 |
✅ 关键动作时序回放（终极验证）
在PLC中调出Cycle_Timing_DB数据块（或自建时序监控DB），运行一次完整包装周期（无需装料），用PC端TIA/GX软件录下以下5个关键信号变化：
① 膜到位信号 → ② 纵封压合指令 → ③ 横封触发边沿 → ④ 切刀下降脉冲 → ⑤ 成品排出气缸动作
✅ 合格标准：任意两相邻信号间隔时间，偏差≤原设定值±3%（例：设定“纵封→横封”为450ms，则实测须在436~464ms之间）。
📜 速捷交付习惯：每次应急解锁后，我们会手写一张《复产确认单》，列明以上三项测试结果，由操作员、班组长、维修工程师三方签字。不是留痕，是让所有人记住——安全重启，从来不是一个人的功劳，而是一整套动作的闭环。
💡 最后送您一句速捷老工程师的口头禅：
> “机器不会无缘无故锁死，它只是把平时被忽略的1%异常，放大成100%的拒绝。”
> 所以每一次解锁，都是对日常维保的一次反向体检。
> 下一章，我们就来聊聊——怎么让这1%的异常，还没发生，就被嗅出来。
——晋江速捷自动化科技有限公司｜2017年扎根泉州晋江，专注工业自动化“疑难杂症”诊疗，服务客户超10000例，含比亚迪、中国烟草、恒安纸业等头部制造企业。技术不藏私，维修不套路，故障不甩锅。
各位老板、班组长、老师傅，还有刚被HMI锁屏气到想砸屏的夜班兄弟——
咱们聊完“怎么安全地把锁打开”，现在该聊聊更带劲的事了：
怎么让这把锁，干脆别轻易落下来？
在速捷工控的维修台账里，有个扎眼的数据：
> 同一台立式包装机，若连续12个月执行规范预防性维护，
> 锁死类故障发生率下降68%，平均停机时长从4.2小时缩至27分钟。
> 而那27分钟，有22分钟花在——“确认是不是真锁了，还是操作员又误点了‘维护模式’”。
你看，真正的防锁死，防的从来不是机器，而是人、机、环境之间那些没说出口的默契断层。
所以这一章，我们不讲大道理，只拆三件实打实的“防锁盔甲”：
✅ 日常维保清单——不是打卡表，是设备的“晨间拉伸操”；
✅ 智能预警升级——不是堆传感器，是给PLC装上“预感雷达”；
✅ 人员能力强化——不是考卷，是让每个岗位都读懂设备的“求救摩斯码”。
——毕竟，再牛的解密工程师，也修不过“每天少加5滴油”的慢性自杀。
3.1 日常维保清单优化：把“大概”“差不多”从车间词典里永久删除
很多客户问：“你们的维保表，能不能发我PDF打印贴墙上？”
我们通常笑着摇头：“贴可以，但建议您先拿红笔，在每条后面手写三个字——谁？哪天？留痕？”
因为速捷的维保清单，从来不是“润滑链条→拧紧螺丝→擦干净屏”，而是：
🔹 润滑周期标准化 → “送膜主传动链，使用ISO VG220重负荷齿轮油，每运行300小时/或每月1日（以先到为准），由当班电工A用专用注油枪注入12±0.5g，油嘴编号L-07，照片上传企业微信维保群并@速捷张工”；
🔹 张力系统定期标定 → “张力摆臂零点校准，须在设备停机≥2小时后、室温20~28℃区间内执行；用0.5kg标准砝码挂于摆臂末端，HMI中进入‘张力模块→Calibration→Manual Offset’，输入实测偏差值（单位：mV），保存后做3次空载走膜验证，波动≤±0.8%FS”；
🔹 安全回路季度功能验证 → “不是测通断！而是模拟真实故障：用绝缘胶布半遮挡安全光幕1/3光束→观察PLC Safe_Guard_Fault 是否100ms内置位；再人为短接急停回路X0端子1秒→确认安全继电器Q1/Q2同步断开，且HMI弹出‘急停触发’红色告警（非‘通讯中断’类假警）”。
🛠️ 速捷现场实践：在泉州某食品厂，我们把这套逻辑做成“扫码维保卡”——每台设备电柜门内侧贴二维码，扫码即跳转至对应机型维保视频（含真人演示+错误对比），完成一项，手机点“已执行”，自动生成带时间戳、GPS定位、操作员人脸水印的电子工单。
结果？三个月后，他们车间的锁死故障从月均4.7次，降到0.3次——其中0.3次，是新来的实习生扫错码，点了隔壁设备的维保项……（后来他成了厂里第一个通过速捷“安全逻辑图谱认证”的维修员）
3.2 智能预警升级路径：让设备学会“咳嗽前先清嗓子”
有人说：“我们厂还没上MES，搞什么OPC UA？”
我们回：“那先给主轴装个‘体温计’——不是为了联网，是为了听懂它什么时候开始‘发烧’。”
防锁死的最高境界，不是故障后响应，而是在PLC还觉得“一切正常”时，就嗅到异常的苗头。
🔹 第一步：低成本状态感知——振动+温度，双保险守门员
- 在主传动电机轴承座、纵封凸轮箱体、横封伺服减速机壳体，各加装1颗IP67级MEMS振动传感器（量程±50g，频宽0.5~10kHz）+ PT100温度探头；
- 数据不传云，本地跑轻量算法：
▪ 振动RMS值连续30分钟＞基线值1.8倍 → HMI弹窗：“主轴轴承疑似早期磨损，建议48小时内安排点检”；
▪ 温升速率＞3.2℃/min（非稳态工况下） → 自动降频5%，并锁定“横封加热使能”信号，防止热变形卡死。
💡 实测效果：在晋江一家印刷包装厂，这套方案上线半年，提前捕获2起编码器联轴器松动（振动频谱出现1×转频谐波突增）、1起热封刀冷却水管微堵（减速机壳温异常爬升），避免3次计划外锁死停机。
🔹 第二步：高阶溯源联动——OPC UA不是炫技，是给故障写“病历本”
- 通过速捷定制OPC UA服务器（兼容西门子、三菱、汇川等主流控制器），将以下数据实时推送到客户已有MES：
✓ PLC安全锁存触发时间 + 对应触发条件（如：Safety_EStop = TRUE/Safe_Guard_Blocked = TRUE）；
✓ 故障前5分钟关键变量快照（编码器脉冲计数偏差、张力反馈PID输出震荡幅度、HMI用户登录及操作日志）；
✓ 解锁操作全程记录（谁、何时、用什么方式复位、是否绕过安全逻辑）。
📊 价值在哪？——当同一台设备第3次因“光电眼误触发”锁死，MES自动归集3次快照，发现：
所有故障前2分钟，色标传感器供电电压均跌至22.3V（标准24V±5%）；
追查配电柜，发现该支路共用的开关电源老化，纹波超标→更换后，问题根除。
这不是预测，是让每一次锁死，都变成一次精准的“病因溯源实验”。
3.3 人员能力强化：权限不是分级，是责任地图的拼图
我们见过太多“锁死事故报告”写着：“原因不明，重启解决”。
真相往往是——
操作员不敢调参数，怕弄坏；
维修工不敢动安全逻辑，怕担责；
工程师忙于救火，没空建知识库。
所以速捷的“人员能力强化”，不做PPT考试，只干三件事：
🎯 操作员三级权限分级培训（不是限制，是托底）
| 等级 | 可操作项 | 速捷配套动作 |
|---|---|---|
| L1（基础岗） | 启停机、换膜、清堵、查看实时报警 | 发放《5分钟应急手册》（图文+扫码看30秒短视频），HMI设“一键求助”按钮，直连速捷远程支持坐席 |
| L2（熟练岗） | 修改包装长度、调整横封温度、切换运行模式 | 每季度1次“安全逻辑沙盘推演”：用TIA Portal模拟版，让学员亲手触发不同锁死条件，观察PLC如何响应，并尝试合规解锁 |
| L3（骨干岗） | 下载备份程序、强制I/O、临时屏蔽非关键安全信号（需双人确认） | 颁发速捷认证《L3操作授权卡》，内置NFC芯片，每次操作自动记录至设备数字档案，超限操作需上级扫码二次授权 |
🧩 维修工程师安全逻辑图谱认证（不是背书，是建立直觉）
我们不考梯形图语法，而是给一张真实的立包机安全回路图（含急停链、安全门、光幕、双手按钮、伺服安全扭矩切断），要求：
- 用彩色荧光笔标出所有“单点失效即锁死”的薄弱环节（如某品牌安全继电器无冗余触点）；
- 在图上手绘3种典型锁死路径（例：光幕误遮挡→安全PLC判障→切断伺服使能→主轴抱闸→HMI报“E-SAFETY”）；
- 最后，写出“若此处触点氧化，万用表该怎么测、测哪两点、合格值多少”。
——通过者，获授速捷《安全逻辑图谱师》铜章，可参与客户安全审计。
🗃️ 建立典型锁死案例知识库（不是存档，是让经验长腿走路）
所有速捷服务过的锁死案例（脱敏后），按“现象→根因→验证方法→预防措施”结构化入库，开放给签约客户：
- 支持语音搜索：“横封不动作还报安全锁存”；
- 支持图片识别：拍一张故障HMI截图，自动匹配相似案例；
- 支持“产线孪生”：输入您的设备型号+PLC品牌+投产年限，推送TOP3高发风险预警。
> 🌟 截至2024年，知识库已沉淀1372例真实锁死案例，其中41%的解决方案，客户工程师自行下载文档+观看视频，当天完成闭环——而这个过程，过去平均要等我们工程师驱车3小时到场。
💡 最后送您一句速捷老张工的白板箴言（他写在每次客户培训的末页）：
> “预防性维护，不是给设备‘体检’，
> 是帮人、机、流程之间，重新签下一份‘信任协议’。
> ——协议第一条：我不假装没故障；
> 第二条：你承诺不忽视小异常；
> 第三条：我们一起，让‘锁死’这个词，慢慢退出日常对话。”
下一章预告 → 《备件管理与国产化替代指南》：当原厂停产、进口模块断供、老型号PLC找不到编程电缆……我们怎么让立式包装机，活得比说明书更久。
——晋江速捷自动化科技有限公司｜2017年扎根泉州晋江，专注工业自动化“疑难杂症”诊疗，服务客户超10000例，含比亚迪、中国烟草、恒安纸业等头部制造企业。技术不藏私，维修不套路，故障不甩锅。
