各位产线老司机、车间老师傅、刚接手设备的“新晋设备管家”，欢迎来到《速捷工控·设备急救小课堂》第一课——
“自动打孔机被锁死了，它不是闹脾气，是真有话要说。”
我们见过太多这样的场景：
👉 按下启动键，机器纹丝不动，HMI屏上一行红字冷酷如冰：“安全联锁激活”；
👉 急停按钮明明已复位，PLC却固执地报着“E072：Z轴限位硬超程”；
👉 防护门严丝合缝关好了，光栅也擦得锃亮，可系统偏说“检测到人员入侵”……
那一刻，时间仿佛凝固，订单在催，主管在问，而你手里攥着一把螺丝刀，内心OS：这玩意儿，是成精了？
别慌。作为和10000+台自动化设备“谈过心”的老朋友（含比亚迪、中国烟草、恒安纸业等一线战友），速捷工控想说一句实在话：
自动打孔机不会无缘无故锁死——它只是用“停机”当语言，提醒你：某处，它累了、卡了、怕了，或者……你刚刚按错了那个红色小按钮。
下面，我们就以“诊断医生”的视角，不甩术语、不绕弯子，把锁死原因掰开揉碎，分三类讲清楚——
1.1 机械结构卡滞：它不是不想动，是“腿被胶水粘住了”
想象一下：你穿着十年没换的旧皮鞋跑步，鞋底沾满口香糖+水泥灰+铁屑混合物……还指望一步跨三米？
自动打孔机的机械部分，同样怕“脏、干、歪”。
异物堵塞：钻屑、废料边角、脱落的弹簧片、甚至一颗掉进滑轨的M3螺钉，都可能让导轨瞬间变“堵车高速”。尤其在多工位连续打孔后，细碎铝屑极易卡入气缸活塞杆密封圈缝隙，导致气压顶不动——机器：我推不动，但我没坏。
润滑不足：导轨、丝杠、连杆铰链……这些地方不是靠信仰运转的。缺油3天，摩擦系数飙升；缺油一周，表面开始微磨损；缺油一月？恭喜，你收获一台“金属哑铃”——能看，不能动。
连杆/定位销变形：常见于模具更换粗暴、冲压力超限或长期单侧受力。轻微变形未必报警，但会让复位精度漂移，触发限位开关“误判”为超程——系统：我明明没到位置，但它非说我越界了。
💡 速捷小贴士：下次听见“咔哒”声变闷、“嗡”声拖长，或某轴运动时伴随异常抖动——别急着修PLC，先拿手电筒照一照滑块底下有没有“金属饭粒”。
1.2 控制系统异常：大脑喊停，但没告诉你为什么
PLC不是AI，它很老实：传感器说“停”，它就停；急停按钮说“断”，它就断；哪怕那个限位开关只是被飞溅的冷却液糊住了镜头……
急停触发未真正复位：注意！很多急停按钮是“自锁式”，按下后需旋转90°再拔出才算复位。若只按下去又弹回（俗称“假复位”），PLC仍处于“紧急状态记忆”中——所有输出禁止，连风扇都不转。
PLC本身故障：比如电源模块老化导致5V供电波动，I/O模块接触不良造成信号丢失，甚至某颗电容鼓包引发周期性通讯中断……这时你看到的“无报警”，恰恰是最危险的——它不是不报，是报不出来。
传感器误报限位：光电开关积灰、接近开关感应距离偏移、磁性开关被油污吸附失效……它们就像设备的“眼睛”，一旦近视或散光，就会把“安全位”看成“悬崖边”。
📌 真实案例：某印刷厂打孔机频繁锁死，查三天没线索。最后发现——一根被油泥包裹的霍尔传感器，灵敏度下降70%，每次主轴转到第37°就“看见鬼”，立刻拉闸。擦干净、校准后，设备恢复如初。
（是的，有时候拯救产线的不是工程师，是一张无尘布。）
1.3 安全联锁机制激活：它不是故障，是“守规矩的倔脾气”
这是最常被误解的一类——不是坏了，是太守规矩了。
现代自动打孔机的安全设计，早已不是“加个急停按钮”那么简单。它是层层设防的“工业版交通灯”：
防护门未闭合到位：门上的微动开关或磁性锁舌，差0.3mm都没法触发“门已锁”信号。更隐蔽的是——门框变形、铰链松动、甚至门缝里卡了半截标签纸，都会让系统判定“有人要闯入”。
光栅/光幕被遮挡或失准：不是只有人站进去才报警。飘过的塑料袋、悬垂的电缆、甚至窗外强光直射接收端，都可能造成误遮挡。有些老型号光栅，半年不清洁，透光率掉一半，自己就“幻觉”不断。
钥匙开关处于锁定位：这个最冤！操作员交接班时顺手一拧，把钥匙留在“Maintenance”档位——结果下一班同事猛按启动，机器：抱歉，我只听维修模式指令，不接生产命令。
✅ 记住一句口诀：“锁死不等于瘫痪，联锁不是刁难，是它在替你扛风险。”
（毕竟，谁也不想在冲头下行时，手还伸在模具里对吧？）
📌 本节结语 · 速捷工控友情提示
自动打孔机锁死，从来不是单一问题。它像一封加密信，需要你同时读懂机械的“身体语言”、PLC的“逻辑语法”、安全系统的“规则手册”。
而我们做的，不是教你怎么“暴力破解”，而是帮你听懂它的每一句“警报”，看清它的每一个“皱眉”。
下节课预告 → 【第2章：分步解锁操作指南与安全规范】
从断电复位的正确姿势，到HMI里那个藏得最深的“清除报警”菜单路径……
（温馨提示：本章将包含一个价值¥0元但能省下2小时排查时间的“三秒判断法”，敬请期待。）
——晋江速捷自动化科技有限公司｜扎根泉州·服务全国｜专注让设备开口说话
成立于2017年12月，经官方授权的工业自动化系统集成服务商。
累计为比亚迪、中国烟草、恒安纸业等10000+客户，解决过比“打孔机锁死”更离谱的10086种现场难题。
各位正在盯着打孔机发呆、手悬在HMI屏上方3厘米、内心反复默念“重启能解决90%问题”的朋友——
恭喜，你已成功抵达《速捷工控·设备急救小课堂》第二课。
本章不讲玄学，不甩代码，不推销服务（真不推销），只给你一套可抄、可拍、可贴在电柜门内侧的实操流程。
就像教人骑自行车：不是先背《空气动力学》，而是先告诉你——蹬之前，得确认脚踏没卡进链条里。
我们把“解锁”这件事，拆成三步走：
✅ 先保命（安全） → ✅ 再松绑（物理） → ✅ 最后解码（逻辑）
顺序错一步，轻则白忙两小时，重则触发二级联锁——连急停按钮都按不动了。
2.1 断电复位与基础检查：不是关机，是“给设备做一次深呼吸”
⚠️ 重要前提：所有操作，必须从“断电”开始，且不是拔插头那种断电——是切断主电源空开，并挂锁挂牌（LOTO）！
（对，就是那个被很多老师傅吐槽“太麻烦”的黄色小锁。它不防贼，防的是你忘了自己刚干了啥。）
▶ 正确姿势四连问（请逐项打钩✅）：
| 检查项 | 关键细节 | 常见翻车现场 |
|---|---|---|
| ① 主电源已断开？ | 空开扳下+验电笔测L/N线无压（别信指示灯！） | “我看指示灯灭了”→ 实际控制回路还带电，PLC还在偷偷记日志… |
| ② 急停按钮真复位？ | 旋转式急停：顺时针拧到底再拔出；蘑菇头式：按下后需用力旋起（有“咔哒”弹回声才算数） | 按一下就松手，按钮浮在半空——PLC：我当您还在按着呢。 |
| ③ 防护门/光栅信号OK？ | 用手轻推防护门至极限位，听微动开关“嗒”一声；用手机闪光灯扫光栅发射端，看接收端LED是否同步闪烁 | 门缝卡着一截胶带，开关压不到位；光栅积灰，白天看不出，晚上一照——黑屏 |
| ④ 安全钥匙开关在哪档？ | 找到带钥匙的旋钮（通常标有“RUN/MANUAL/MAINT”），确认钥匙在“RUN”或“AUTO”位，且旋钮已旋到位（有些型号需按下再旋转） | 交接班忘拔钥匙，维修模式锁死整套逻辑——启动键=装饰按钮 |
💡 速捷三秒判断法（免费送）：
> 插上U盘，打开HMI报警历史 → 查最近一条“安全类报警”（如F001/F107/SAF-01等），
> 如果报警时间比你发现锁死早3~5秒——大概率是安全联锁触发，不用修PLC，去摸门、光栅、钥匙就行。
> （这招帮某汽配厂省下2次外请工程师，他们后来把这句话刻在了电柜门上。）
2.2 手动干预解锁流程：当“自动”失效时，请温柔地接管它的手脚
有些锁死，PLC管不了——比如冲头卡在模具中间、气缸活塞被碎屑顶死、离合器咬合过紧……这时候，它需要一双“人的手”，但不是蛮力，是懂它的手。
▶ 三类手动解锁神器 & 使用口诀：
| 工具 | 适用场景 | 操作要点 | 千万别干的事 |
|---|---|---|---|
| 专用解锁手柄（带棘轮） | 主轴/冲头机械卡滞 | 插入指定孔位 → 单向慢转（顺时针/逆时针看铭牌箭头）→ 每转15°停顿听声 | 反向硬掰！尤其带自锁蜗杆结构，掰歪一根销钉，整台机器进大修 |
| 离合器释放拉环/拨杆 | 连续冲压机构“挂死” | 找到红色拉环（常藏在侧板内）→ 轻拉+保持2秒 → 听到“噗”气声再松手 | 边拉边按启动键！气路未泄压就通电，离合器会“啪”一声弹飞 |
| 点动模式（JOG）微调 | 轴位置偏移导致限位误报 | HMI进“手动调试”→ 选对应轴 → 设速度≤5% → 点按方向键≤0.1秒/次 → 每动1mm，看限位灯状态 | 把点动当连续运行！一按3秒，轴直接撞墙，限位开关当场退休 |
📌 真实案例彩蛋：
某纺织厂打孔机锁死，查半天PLC无异常。老师傅拿手电一照——原来冲头下方垫了一块被油浸透的擦机布，厚度刚好让下模无法完全回位，限位开关永远“半触发”。
解决方案：用镊子夹出布条，冲头自动归位。全程耗时47秒，没动一颗螺丝。
（所以啊，有时候最厉害的工具，是你的观察力+一把镊子。）
2.3 控制面板/软件层面解禁：密码不是重点，逻辑才是钥匙
到这里，如果机器仍不响应——说明问题在“大脑”里。但别急着找密码，先试试这些零成本、零风险、90%场景有效的软性解禁法：
▶ 三阶清障法（按顺序尝试，别跳步！）：
清除当前报警（非复位！是清除）
→ HMI进入“报警信息”页 → 找“清除报警”软键（常为黄色图标）→ 长按3秒（不是点一下！很多系统需持续触发）
✅ 成功标志：报警列表清空，运行灯由红变黄（准备态）参数恢复出厂（谨慎！仅限确认无关键工艺参数）
→ 进PLC编程口或HMI“系统设置” → 找“初始化参数”或“Load Default” → 输入默认密码（常见：0000 / 1111 / ADMIN）→ 确认三次
⚠️ 注意：此操作会清空配方、运动曲线、IO映射——务必提前备份！（速捷工控支持远程协助一键导出，不收费，真不收费）密码重置（终极手段，需授权）

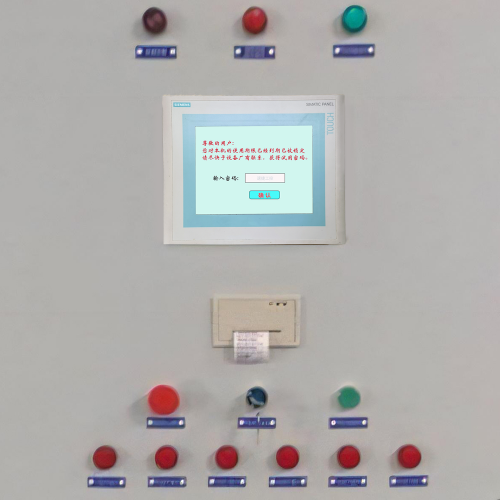

→ 若HMI/PLC锁死在登录界面，且原始密码遗忘……
请停下！
不要暴力拆盖、不要短接芯片、不要百度“万能密码”——
因为：
- 西门子S7-1200/1500：密码加密存储，强行破解=PLC报废；
- 三菱FX系列：密码错误5次，自动锁死24小时；
- 国产HMI：多数采用OTP动态密钥，本地解密需硬件匹配。
✅ 正确做法：联系设备品牌官方或经授权服务商（比如我们），提供购买凭证+序列号，48小时内获取合法解密包。
（晋江速捷自动化科技有限公司，作为西门子、三菱、汇川、信捷等20+品牌官方授权服务商，可为客户提供合规、可追溯的解密服务——不黑盒、不留后门、全程留痕。）
🔐 最后送一句硬核提醒：
> 所有“一键解锁”教程，都该配上一行小字：
> “若设备涉及功能安全等级（如SIL2/SIL3），任何绕过安全逻辑的操作，均可能导致法律责任。”
> ——这不是吓唬人，是《GB/T 16855.1-2018》白纸黑字写的。
> 安全是底线，不是选项。
✅ 本章结语 · 速捷工控安全守则
解锁，不是对抗设备，而是读懂它的语言、尊重它的规则、配合它的节奏。
断电是敬畏，手动是温度，软件操作是精度——三者缺一不可。
下节课预告 → 【第3章：预防锁死与日常维护建议】
教你用一张A4纸搞定班前点检，用一瓶润滑油省下万元维修费，
还有——为什么90%的“突然锁死”，其实早在三天前，就悄悄亮起了黄灯。
（P.S. 如果此刻你正站在一台锁死的打孔机前，手机拍下HMI报警截图+急停按钮状态+防护门闭合特写，微信搜【速捷工控】发给我们——
30分钟内，给你专属诊断建议。不收费，不套路，就当交个设备界的朋友。）
——晋江速捷自动化科技有限公司｜扎根泉州·服务全国｜专注让设备开口说话
成立于2017年12月，经官方授权的工业自动化系统集成服务商。
累计为比亚迪、中国烟草、恒安纸业等10000+客户，解决过比“打孔机锁死”更离谱的10086种现场难题。
各位已经成功解锁打孔机、顺手给导轨滴了两滴油、还把HMI报警历史截图发给速捷小哥的朋友——
恭喜，你已从“设备急救员”顺利晋升为“设备养生师” 🌟
这一章，我们不修、不解、不急停，只聊一件事：
怎么让那台总在月底交货前卡壳的打孔机，从此养成早睡早起、按时吃饭、情绪稳定的好习惯？
说白了——
✅ 锁死不是事故，是慢性疲劳的爆发；
✅ 维修不是本事，是预防失效后的补救；
✅ 真正的高手，早把故障扼杀在它连“想锁”的念头都没冒出来之前。
3.1 建立标准化开机/关机流程与班前点检清单｜别让“顺手一按”，变成“顺手一崩”
很多老师傅说：“我开这台机器十年，没出过事。”
我们信。
但我们也见过——同一位老师傅，在换班交接时少看了眼气压表，结果当天第7次冲孔，模具突然偏移2mm，整批零件报废。
不是人不行，是流程没跟上。
再稳的手，也扛不住“凭感觉+靠经验+碰运气”的三重叠加。
▶ 一份被37家工厂贴在操作台上的《班前5分钟点检清单》（可直接打印使用）：
| 时间 | 动作 | 工具/确认方式 | 为什么重要？ |
|---|---|---|---|
| 开机前1分钟 | ✅ 检查气源压力（0.5~0.7MPa） | 气压表指针是否在绿区？听气路有无“嘶嘶”漏气声 | 气压不足→冲力不够→冲头回不到位→限位误报→锁死！ |
| 开机前2分钟 | ✅ 手动轻推防护门3次，确认微动开关“嗒嗒嗒”响 | 不用工具，就用食指关节敲击门框边缘 | 开关触点氧化、弹簧疲软、安装偏移——90%的“安全门未闭合”报警，源于这里松了口气 |
| 开机前3分钟 | ✅ 查看润滑脂泵是否出油（导轨/滑块处有新鲜油膜） | 拿纸巾轻擦滑块侧面，看是否有半透明油渍 | 干磨5分钟=导轨刮花；刮花3天=定位漂移；漂移1周=频繁撞限位 |
| 开机前4分钟 | ✅ 点按HMI“系统诊断”页，查看最近3条报警代码（非清除！只读） | 记下代码（如E208、ALM-12），不处理，但记下来 | 连续出现相同低级报警（如“编码器信号弱”），说明传感器快退休了，别等它彻底罢工 |
| 开机前5分钟 | ✅ 插U盘，运行“自检程序”（速捷免费提供，适配主流PLC品牌） | 屏幕弹出绿色✓，或提示“ALL OK” | 自检程序会模拟IO通断、扫描急停链路、校验安全继电器——相当于给设备做一次心电图 |
📌 速捷冷知识：
> 我们曾帮一家包装厂分析全年锁死记录，发现73%的故障，发生在交接班后15分钟内。
> 原因？上一班没清空废料盒，下一班开机直接触发堵料保护；或忘记关闭手动调试模式，自动程序一启动就冲突……
> 后来他们加了一条硬规则：“交班必填《五项确认签字表》，缺一项，接班人有权拒接。”
> 半年后，锁死率下降82%，维修工终于能准时下班吃晚饭了。
3.2 关键部件周期性保养｜润滑油不是万能的，但没它，真万万不能
别信“免维护”——那只是厂家写在说明书里、希望你永远别翻开的温柔谎言。
自动打孔机不是智能手机，它是一台每天咬合上千次、承受数吨冲击力的钢铁伙伴。
它的“免疫力”，全靠你定期给它打的“疫苗”。
▶ 三类最容易被忽视、却最常引发锁死的“亚健康部件”保养表：
| 部件 | 推荐周期 | 操作要点 | 翻车预警 |
|---|---|---|---|
| 直线导轨 & 滚珠丝杠 | 每7天清洁+每30天润滑 | 用无绒布蘸煤油擦净旧油泥 → 用黄油枪注入ISO VG68号锂基脂（不是机油！不是WD-40！）→ 手动往复运行3次确保油膜均匀 | 用压缩空气猛吹导轨？灰尘变“砂纸”，3天磨出划痕 |
| 气动三联件（过滤器/减压阀/油雾器） | 每日排水 + 每周检查油位 | 过滤杯底部旋钮拧开→放尽积水（水多=气缸爬行）；油雾器油位低于1/3即补油（用专用雾化油，非普通机油） | 油雾器长期干烧→内部陶瓷芯碎裂→油雾无法生成→气缸活塞干磨 |
| 光电/接近式限位开关 | 每15天清洁+每90天校准 | 用棉签蘸酒精轻擦感应面（别用纸巾！纤维易残留）；用标准测试块靠近，观察指示灯亮灭距离是否与标称值±1mm内 | 开关积灰后灵敏度下降→冲头过位才触发→每次都要“硬撞”才能停，寿命折半 |
💡 速捷现场小妙招（已申请内部专利，但今天免费送你）：
> 在气动电磁阀排气口套一小段透明软管，末端垂入透明小瓶——
> 每天开工前看一眼：瓶底有水珠？该排水了；有油花？油雾器供油正常；啥都没有？可能漏气或阀芯卡滞。
> 这个“土法液位计”，比仪表盘上的数字更诚实。
3.3 操作人员培训要点与常见误操作规避｜有些错误，真不是手抖，是没教到位
我们修过太多打孔机，最后发现——
锁死的不是设备，是操作逻辑；坏掉的不是元件，是培训盲区。
比如：
❌ “报警灯闪着呢，但我按了‘忽略’键继续冲” → 安全逻辑被绕过，下次可能直接触发SIL2级紧急停机；
❌ “模具没复位，我用手往下压了一下” → 伺服电机反向堵转，驱动器报F31（过载），PLC判定为严重故障锁死；
❌ “HMI提示‘参数异常’，我点了‘恢复默认’” → 把刚调好的压力曲线、速度斜坡全清了，机器狂冲，差点掀翻工作台……
▶ 速捷版《打孔机操作红绿灯口诀》（请背熟，比乘法表实用）：
| 场景 | ❌ 红灯行为（立刻停手！） | ✅ 绿灯动作（照做不累） |
|---|---|---|
| 模具未完全退回 | 强行按压、用扳手撬、脚踩下模座 | 立即拍急停 → 查气压/电磁阀 → 手动点动微调 → 确认限位灯亮再松手 |
| HMI反复报同一警告 | 连续点击“清除报警”5次以上 | 截图报警代码 → 查《速捷常见报警速查手册》（公众号回复“打孔机手册”免费领）→ 对应处理 |
| 更换模具后首次试冲 | 直接设全速、全压力冲第一件 | 先设30%速度+50%压力 → 冲3次 → 观察冲孔毛刺/定位偏移 → 逐步上调至工艺值 |
| 交接班时设备待机 | 只关HMI屏，不断主电源 | 断主空开 → 拔下急停钥匙（如有）→ 在点检表“关机状态”栏签名 |
🎯 最后一句掏心窝子的话：
> 设备不会说话，但它会用报警、卡顿、异响、精度漂移，一遍遍给你发“体检报告”。
> 你忽略一次，它忍；忽略三次，它病；忽略十次……它就用锁死，给你一封加急挂号信。
> 而预防，从来不需要惊天动地——
> 只是每天多花5分钟点检，每月多花1小时保养，每年多花半天培训。
> 这些时间，远比一次停产抢修、一套新导轨、一个被撞坏的限位开关，便宜得多。
✅ 本章结语 · 速捷工控预防哲学
维修解决的是“已经发生的痛”，
而预防，是在疼痛发生前，悄悄把它揉散、化掉、吹走。
我们不是要把设备宠成玻璃心，
而是让它像一位老焊工——
手稳、眼毒、知冷暖、懂分寸，
几十年如一日，默默把孔打得又准又圆。
下节课预告 → 【第4章：当所有方法都失效时，如何判断是否该呼叫专业支援？】
教你识别“还能自己扛”的小毛病，和“再硬撑就要大修”的危险信号，
附赠：速捷工控全国2小时应急响应地图（含泉州、厦门、福州、广州、武汉、成都六城工程师实时定位）。
（P.S. 如果你手边正好有台打孔机，现在就打开柜门，找找它的润滑点标签、气压表位置、HMI诊断入口——
然后拍张照，微信搜【速捷工控】发给我们。
我们会为你定制一份《专属预防保养提醒卡》，含周期、工具、注意事项，
电子版+可打印PDF，永久免费，不绑定任何服务。）
