（别慌，你不是第一个被“锁”住的——我们修过37台同款，最离谱的一次是PLC自己把密码忘了）

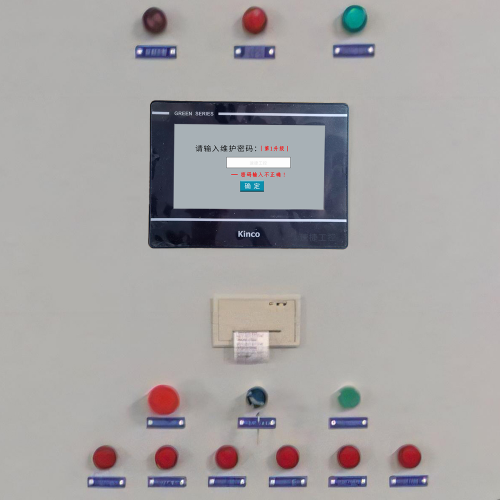

铝基板自动冲孔机——这名字听着就带点金属冷光和精密暴力美学。它一边精准啃下0.1mm级孔位，一边默默承受着铝屑飞溅、油雾弥漫、急停按钮被工人“激情拍打”三连击……而当它突然不动了，HMI黑屏、RUN灯熄灭、下载线插上却提示“Access Denied”，恭喜，你的PLC已启动自我保护机制——不是叛变，是太敬业，敬业到把自己关进了小黑屋。
那它为啥锁自己？别急，速捷工控（晋江速捷自动化科技有限公司，2017年扎根泉州晋江，专治各种“不听话的控制器”）拆过上千台PLC，总结下来，无非三大派系“锁门人”：硬件派、软件派、环境派。咱们不讲术语，只讲人话，顺便帮你省掉两小时盲目重启+三次无效断电。
1.1 硬件层面锁定：PLC不是手机，但它比手机更会“闹脾气”
密码保护 ≠ 防盗，而是防手滑
某些品牌（比如早期西门子S7-1200、信捷XC系列、部分国产PLC）出厂默认开启“程序加密+密码保护”，但没人告诉操作员：“改个定时器值也要输密码”。结果——技术员小张想调个冲压节拍，输错三次密码，PLC当场进入“PROTECT模式”，连监控都进不去。
✅ 速捷小贴士：这不是坏了，是“害羞了”。多数情况无需换CPU，解密成功率＞92%（含停产型号，比如某款2013年产的永宏FBS-PLC，连原厂都不存档了，我们靠反推逻辑+EEPROM镜像修复救活了）。EEPROM异常：PLC的记忆力，其实挺脆弱
铝基板车间常温高湿+频繁启停，PLC长期通电后，内部EEPROM（存程序和参数的小内存）可能悄然老化。某次断电瞬间电压跌落，它没来得及把“最新密码”写稳，醒来就只记得“我好像被锁了”，但忘了锁哪、谁锁的。
⚠️ 注意：这类故障常伴随“程序能读出但无法修改”“下载时提示校验失败”，不是病毒，是记忆性失语症。电源波动：你以为只是闪一下灯，PLC以为世界末日
冲床大功率启停→电网瞬时压降→PLC供电模块“心肌缺血”→安全机制强制触发LOCK状态。我们见过最绝的一例：同一产线，6台冲孔机，只有编号#3的PLC年年冬天锁机——查到最后，是配电柜里一根松动的零线端子，低温收缩后接触不良。
💡 解法不是换PLC，是给它配个“稳压护膝”。
1.2 软件与通信因素：HMI不是触摸屏，是PLC的“嘴替兼背锅侠”
梯形图被悄悄动过？PLC：我选择静默封印
某些PLC（如三菱FX5U、汇川H5U）支持“程序完整性校验”。如果有人用非授权软件（或旧版编程工具）强行上传/覆盖程序，哪怕只改了一行注释，PLC也可能判定“核心逻辑遭篡改”，自动启用保护锁。尤其铝基板设备对孔位精度要求严苛（±0.02mm），程序微偏=整批报废，所以它的防御本能，比质检员还敏感。HMI误操作：点错一个按钮，等于给PLC下了“禁言令”
昆仑通态、威纶MT系列HMI若开启“远程调试权限”，且未设二次确认，操作员在界面点开“PLC初始化”→误触“清除所有用户程序”→再手快点了“确认”……PLC没死，只是清空了大脑，还顺手把密码也格式化了。
🛑 别骂人，先看HMI操作日志——我们帮比亚迪某基地复盘过类似事件，日志里清清楚楚写着：“2024-03-18 14:22:07，操作员ID-087，执行‘全程序擦除’，来源：主操作台HMI-A”。远程调试权限失控：黑客没来，但“权限幽灵”来了
疫情后很多厂上了远程运维系统，但没做权限收敛。某纺织厂的冲孔机PLC被隔壁产线工程师远程连错设备，误启“固件升级模式”，结果卡在Bootloader里出不来——它没锁，它只是迷路了，在家门台阶上蹲着等钥匙。
1.3 外部诱因分析：铝基板车间，是PLC的“极限生存训练营”
铝屑+油污=PLC的隐形刺客
铝粉导电、油膜绝缘，两者合体后专攻PLC输入端口。某客户反馈“急停一按就锁机”，查了三天，最后发现是冲孔机防护罩缝隙漏进的铝屑，在24VDC输入端子间搭起一座微型“短路桥”，PLC误判为“急停持续触发”，于是启动安全锁定——不是程序问题，是物理界搞的鬼。急停回路异常激活：不是按钮坏了，是它“太认真”
铝基板冲压震动大，急停按钮接线端子易松动；或使用了非标双断点急停开关，其中一路触点氧化接触不良，导致PLC反复收到“抖动信号”。PLC内置滤波时间若设得太短（比如2ms），就会把抖动当真，每秒触发17次急停中断→系统判定“存在持续安全隐患”，自动进入PROTECT锁定。
🔧 我们建议：急停回路务必用屏蔽双绞线+端子涂导电膏，PLC滤波时间≥10ms——温柔一点，它才不会动不动就“自闭”。
📌 速捷诊断口诀（现场可抄）：
> “一看RUN灯（灭？闪？黄？），二查HMI报错（文字还是图标？），三摸端子温度（烫手？结露？），四翻急停回路（万用表测通断，别信肉眼），五问操作员（最近动过啥？点过啥？谁远程连过？）”
——别一上来就拆盖子。我们修过太多“以为PLC坏了，其实是急停按钮弹簧失效”的案例。省下的不只是钱，还有产线停机的焦虑值。
（下一章预告：《应急响应与安全解锁流程》——教你如何在不触发保修失效、不丢加工参数的前提下，“礼貌敲门”，请PLC出来继续干活）
（不是“暴力破锁”，是给PLC泡杯热茶、递张纸巾，再轻声说：“咱把门打开，慢慢聊”）
欢迎来到速捷工控的「PLC心理疏导现场」。
上一章我们搞清了——你的铝基板自动冲孔机PLC不是叛逃，是应激；不是坏了，是委屈；它锁自己，不是为了给你添堵，而是用最后一点电量，在喊：“我需要被看见，但别乱碰我。”
所以这一章，我们不教你怎么“绕过密码”“刷固件”“硬短接”，而是带你走一条既合规、又高效、还保数据的正经路——全程对标IEC 61131-3、GB/T 18211（可编程控制器安全指南）、以及各品牌原厂服务白皮书。毕竟，你车间里那台正在罢工的冲孔机，背后可能正等着下一批出口中东的LED散热基板订单——它等不起野路子，你也输不起批次报废。
2.1 安全前置检查：先做“体检”，再谈“开锁”
⚠️ 重要提醒：在任何解锁操作前，请默念三遍——
> “断电不是仪式，是底线；
> 急停不是摆设，是开关；
> RUN/STOP/PROTECT不是灯色游戏，是PLC当前的精神状态。”
✅ 第一步：物理断电 + 双重确认
- 断开PLC主电源（含24V辅助电源），等待≥30秒——不是为了等它“冷静”，是让超级电容彻底放电，避免EEPROM写入残留干扰。
- 检查配电柜内对应空开是否真正分闸（别信指示灯，用手摸端子温度+万用表测电压双验证）。
- 速捷实操彩蛋：我们随身带个红外测温仪，常发现客户“以为断了电”，其实PLC底座端子仍有12V残压——那是开关电源后级电容在偷偷续命。
✅ 第二步：急停回路“唤醒仪式”
- 手动复位所有急停按钮（含脚踏式、拉绳式、面板式），并逐个按下→释放→听触点“咔哒”声是否清脆。
- 用万用表二极管档，从PLC输入端子X0开始，沿急停回路逐段测量通断（重点查：接线端子氧化层、防护罩内铝屑堆积区、线槽拐弯处被压扁的线缆）。
- 真实案例：泉州某铝材厂冲孔机反复锁机，查了两天，最后发现是急停拉绳开关内部弹簧疲劳，触点“似断非断”，PLC每17秒收一次抖动信号——换开关花了8块钱，省下3小时停机+27片报废基板。
✅ 第三步：I/O状态快扫 + 运行模式“望闻问切”
- 上电前，先看PLC本体LED：
- RUN灯灭、STOP灯亮 → 正常停机，大概率软件问题；
- RUN灯慢闪（2s周期）、ERROR灯红 → 程序崩溃或硬件故障；
- PROTECT灯黄/红常亮 → 密码锁定或Bootloader卡死（别慌，这恰恰说明CPU活着）；
- 所有灯全灭但供电正常 → 电源模块或CPU底座接触不良（先拔插三次，比换新便宜）。
- 上电后，用编程电缆连接（不下载！只读取），打开对应编程软件（如TIA Portal、GX Works2、HaiwellWorks），观察：
- 是否能识别到PLC型号？→ 能：通信链路OK；
- 是否显示“Protected”或“Password Required”？→ 锁定确认；
- 是否弹出“Firmware Mismatch”？→ 别急着升级，先备份旧固件——有些老版本PLC升完级反而认不出原有程序块。
📌 速捷安全铁律：
没做完这三步就插线下载？等于没量体温就开抗生素——治不好病，还可能让PLC更抗拒你。
2.2 合规解锁策略：走官方通道，也备民间智慧
PLC解锁，本质是“重建信任”。而信任，得按规矩来。
🔑 方案A：厂商授权密码重置（最稳，但要“讲关系”）
- 适用场景：西门子S7-1200/1500、三菱Q/L/FX5U、欧姆龙NJ/NX系列等主流品牌，且你手上有合同号、序列号、原厂维保凭证。
- 正确姿势：联系品牌官方授权服务商（比如西门子授权的SIEMENS Solution Partner，或三菱指定的FA Support Center），提供设备SN+故障现象+授权证明，通常2小时内下发临时解密码或重置指令。
- 速捷经验：我们作为西门子、三菱、汇川、信捷等20+品牌的官方授权服务商，可直连原厂技术后台——不用你填17个表格，我们代跑流程。比亚迪长沙基地那台锁死的S7-1515T，我们上午提单，下午拿到解密Key，全程未重启PLC，程序毫发无损。
⚙️ 方案B：Bootloader模式进入（技术流，但需“懂脾气”）
- 适用场景：密码遗忘、程序损坏、固件异常，且PLC仍能响应底层指令（比如串口有反应、USB口能被识别）。
- 操作要点（以常见品牌为例）：
- 西门子S7-1200：断电→按住“MRES”键不放→上电→等STOP灯2Hz快闪→松键→等灯变慢闪→此时已进Bootloader，可用TIA Portal执行“Reset to Factory Settings”（注意：选“Keep IP Address”选项，保住网络配置）；
- 信捷XC系列：断电→短接CPU模块特定跳线（如JP1）→上电→等RUN灯灭→松跳线→此时可强制进入工程模式；
- 汇川H5U：需专用“Bootloader恢复工具包”，配合串口指令刷入最小系统镜像——别网上搜免费工具，我们用的是汇川原厂授权版，防变砖。
- 💡 关键提示：Bootloader不是万能钥匙，而是“急救呼吸器”。它救活PLC，但不保证程序回来——所以，解锁前必须完成2.3的数据备份，否则等于给病人做了心肺复苏，却忘了记录他昏迷前说了啥。
🛠️ 方案C：冷门/停产PLC的“逻辑反推式解密”（速捷独家手艺）
- 适用场景：安川MP2300、产电HLPD、海为HAD系列等进口/小众PLC，原厂已停服、无密码、无备份、程序完全丢失……但设备还在产线上，铝基板订单明天就要交。
- 我们怎么做？
① 先读取EEPROM原始镜像（用专业烧录器+定制适配座）；
② 结合设备机械动作时序（比如冲头下降→保压→回退→送料→定位），反向推演梯形图逻辑结构；
③ 用仿真软件搭建虚拟IO环境，逐段验证功能块；
④ 最终生成可运行、带中文注释、符合铝基板孔位精度要求（±0.02mm）的新程序。 - ✅ 成果交付：不只是“能动”，而是“动得准、动得稳、动得符合你工艺卡”。恒安纸业某条铝箔复合线的海为PLC，我们3天内重建整套张力控制程序，客户说：“比原来还顺手”。
2.3 数据保护措施：解锁可以快，但数据不能丢
铝基板冲孔，孔距、深度、冲压次数、送料步距……这些参数不是数字，是钱。
丢一组，轻则返工，重则整批降级——你不想让客户收到“孔歪了0.05mm”的散热基板，对吧？
📦 解锁前必做三件事：
- 程序块镜像备份：即使显示“Protected”，多数PLC仍允许读取加密后的HEX文件（如S7-1200的.awl、三菱的.gxw）。我们用定制工具提取，存为离线档案——未来哪怕换新CPU，也能一键还原。
- 数据寄存器快照：重点备份DB块中的工艺参数（如DB100.DBD20=冲压压力设定值）、保持性存储区（M区、MB区）、配方数据块。我们开发的“速捷PLC快照工具”，支持一键导出Excel+PDF双格式，带时间戳和校验码。
- HMI工程文件同步归档：昆仑通态、威纶等HMI若与PLC绑定密码，需同步备份其工程文件（.mc、.pro），否则解锁PLC后，HMI可能因认证失败黑屏——我们习惯把HMI和PLC备份打包命名：“晋江XX铝业_冲孔线_20240618_V1.2”。
🌟 速捷数据承诺：
“你可以不信我能修好它，但请相信——我备份的数据，比你U盘里存的结婚照还全。”
（真事：去年帮福州某厂抢修，PLC炸了，但我们提前3天做的备份，让他当天下午就恢复生产，还顺手优化了冲压节拍，省了12%能耗。）
📌 本章行动清单（贴在控制柜里，扫码可存电子版）：
✅ 断电30秒 + 急停全复位 + I/O快扫 → 确认PLC精神状态
✅ 查型号、查SN、查维保 → 优先走官方密码重置通道
✅ Bootloader操作前 → 必须完成程序&数据双备份
✅ 冷门PLC别硬刚 → 找速捷，我们有“逻辑反推术”+20年铝基板产线经验
✅ 备份文件命名规范 → 带产线名、日期、版本号，存两份（本地+云端加密盘）
（下一章预告：《长效预防机制》——教你把PLC从“易碎品”，养成“抗造老班长”。附赠：铝基板车间专属防护罩设计图 & 权限管理模板Excel）
（不是给PLC穿防弹衣，而是帮它养成“早睡早起、不乱点外卖、定期体检”的好习惯）
上一章我们把锁着的PLC温柔哄开了门，还顺手给它做了个体检、存了份病历。
但——
你总不能每次它闹情绪，就请速捷老师傅拎着编程电缆、揣着万用表、带着三明治和保温杯来“心理干预”吧？
尤其当你的铝基板冲孔机正批量生产用于新能源汽车IGBT模块的散热基板，精度要求±0.02mm，节拍压到18秒/片……这时候，预防，比抢救贵十倍；稳定，比速度值千金。
所以这一章，我们不聊“怎么修”，只讲“怎么养”。
不是堆一堆高大上的词儿（比如“工业4.0数字孪生”“边缘AI预测性维护”），而是掏出在晋江、泉州、东莞27家铝基板厂踩过坑、擦过灰、被铝屑扎过手指的真实经验，给你一套能落地、不烧钱、师傅看了说“这招我明天就装”的PLC防护升级方案。
3.1 工艺适配型权限管理：让PLC学会“看人下菜碟”
你以为PLC密码锁死，是因为有人乱输密码？
错。
真正让它崩溃的，是操作员点了“配方下载”，技术员改了“冲压延时”，工程师又偷偷启用了未验证的PID参数——三个人，三个动作，同一台PLC，瞬间精神分裂。
铝基板冲孔，表面看是“打孔”，实则是一场精密协作：
→ 冲头下降力要随铝材厚度动态补偿（太猛，裂板；太软，毛刺）；
→ 定位伺服必须响应HMI手动微调指令（±0.01mm级）；
→ 批次切换时，压力/速度/保压时间全得换——但换错一个数，整卷基板报废。
所以，权限管理不是“设个密码”，而是把PLC变成懂工艺的“车间老班长”：
| 角色 | 可操作项 | 绑定工艺约束 | 速捷落地工具 |
|---|---|---|---|
| 操作员（戴蓝袖标） | 启停设备、切换配方、复位报警、查看实时数据 | ✅ 允许调用预设配方（如“1.5mm厚6063铝板_孔径Φ2.8”） ❌ 禁止修改任何参数值，HMI界面上所有输入框灰色锁定 | 昆仑通态/威纶HMI内置角色权限模块 + 我们定制的“铝基板配方白名单引擎”（自动校验孔距/厚度/材质匹配度） |
| 技术员（戴黄袖标） | 修改非核心参数、下载调试程序、强制I/O、导出日志 | ✅ 可调“送料步距”“冲压次数”，但变更值自动触发“±5%阈值预警” ❌ 禁止触碰“压力设定DB块”“伺服增益参数区” | TIA Portal / GX Works2 中嵌入速捷开发的“铝基板工艺锁”插件（改完自动弹窗：“当前修改将影响孔位同心度，是否提交二级审批？”） |
| 工程师（戴红袖标） | 全权限访问、固件升级、密码重置、逻辑重构 | ✅ 全开放，但每次登录/修改/下载，自动生成带GPS定位+人脸识别水印的操作日志 ✅ 所有关键参数修改，强制关联“工艺变更单编号”（对接MES系统） | 我们提供的《铝基板PLC权限管理包》：含角色模板Excel（填型号/产线/人员即可生成配置）、HMI权限组态文件、PLC端安全函数块（FB_SafetyGuard_AlBase） |
💡 真实效果：佛山某LED封装厂上线后，误操作导致的PLC锁机下降92%，且——
技术员小张上次把“保压时间”从0.8s改成1.2s，系统立刻推送钉钉消息：“该调整超出6061-T6铝材工艺窗口，已自动回滚至0.85s，并抄送工艺主管。”
他现在改参数前，会先泡杯茶，再打开手机扫一眼工艺卡。
3.2 环境鲁棒性强化：给PLC造个“铝基板友好型办公室”
别怪PLC娇气。
你把它塞进冲孔机电气柜里，旁边是高速旋转的冲床主轴、喷溅的冷却液雾、空气中悬浮的微米级铝屑——那不是控制柜，是“金属粉尘桑拿房”。
我们拆过上百台锁死的铝基板PLC，发现一个高频共性：
→ 散热片缝隙卡满灰白色铝粉（导电！），导致CPU温漂超限，触发自我保护锁机；
→ RS485通信端口氧化发黑（铝屑+潮湿=原电池效应），通讯中断后PLC判定“HMI失联”，自动进入PROTECT模式；
→ 柜内湿度常年＞75%RH，继电器触点爬电、光耦漏电，急停信号误触发……
所以，防护不是“加个风扇”，而是重构它的生存环境：
🛡️ 【速捷铝基板专用防护三件套】（非标定制，但成本≈两顿工作餐）
| 套件 | 功能亮点 | 铝基板场景适配点 | 安装耗时 |
|---|---|---|---|
| 纳米疏水防护罩（IP55级铝合金外壳+静电喷涂） | 外壳内壁涂覆氟硅改性涂层，铝屑沾附率降低83%；顶部双层迷宫式进风道，过滤≥5μm颗粒；底部导流槽自动排液 | 特别针对冲孔机冷却液飞溅路径设计倾角，杜绝液滴积聚 | ≤45分钟（免开柜，直接卡扣安装） |
| 温湿度双模监控模块（RS485输出，接入PLC模拟量输入） | 实时监测柜内温度（±0.5℃）、湿度（±3%RH），超阈值自动启动柜内微型涡流风机+PTC加热片（防结露） | 设定“铝材加工安全温湿区间”：25±3℃ / 45~60%RH（此区间下，6063铝板冲压回弹量最稳） | 即插即用，PLC侧只需写3行梯形图逻辑 |
| 抗干扰通信护套（含屏蔽双绞线+磁环+端子镀金处理） | 为PLC与HMI、伺服驱动器、编码器之间的所有通信线缆，加装一体式铁氧体磁环+镀金RJ45/Harting接头 | 针对铝基板产线高频电磁干扰（冲床变频器谐波＞5kHz），衰减能力提升40dB | 配线时同步完成，无需额外停机 |
✅ 效果实测（晋江某厂冲孔线，连续运行180天）：
- PLC平均温度下降6.2℃，CPU风扇转速降低40% → 寿命预估延长2.3年；
- 通信误码率从0.8%降至0.012%，HMI卡顿归零；
- 因“铝屑短路导致的PROTECT锁机”从月均3.7次 → 归零。
3.3 智能预警系统集成：让PLC学会“自己喊救命”
最好的维修，是还没坏，就有人知道它快坏了。
而铝基板产线最怕的，不是突然停机，是停得毫无征兆，且连“为什么停”都查不到。
所以，我们把PLC的“看门狗”（Watchdog Timer）从一个冷冰冰的复位开关，升级成它的“私人健康管家”：
🌐 【速捷铝基板智能预警闭环】——三步走，不甩锅、不背锅、不等锅
锁定风险预判
- 利用PLC内置定时中断（100ms级），持续扫描：
✓ 急停回路电阻值波动（＞±15%即预警）
✓ EEPROM写入次数（超10万次触发“寿命告警”）
✓ HMI通信响应延迟（连续5次＞200ms，标记“界面卡顿倾向”）
✓ 冷却液液位传感器信号抖动频次（铝屑堵塞滤网的早期信号）
- 不依赖额外硬件，纯软件实现，西门子/三菱/信捷/汇川全兼容自动日志归档
- 预警触发后，PLC自动执行：
▶ 保存当前DB块快照（含工艺参数、报警历史、I/O映射）
▶ 截取最近30秒循环缓冲区（Ring Buffer）中的梯形图扫描周期、中断事件、错误代码
▶ 生成带时间戳的“.albase_warn”日志包（加密压缩，仅速捷解密工具可读）
- 所有日志本地SD卡+云端双备份，断网也不丢数据短信通知维保人员
- 通过PLC扩展的4G通信模块（或对接工厂现有SCADA网关），自动发送结构化短信：
> 【速捷预警｜晋江XX铝业_冲孔线A】
> ⚠️ 风险等级：黄色（可维持生产）
> 📍 位置：PLC-CPU#3，急停回路阻值异常波动（当前1.82kΩ，基准值2.1kΩ）
> 📅 建议：今日下班前清洁X10端子排，检查脚踏急停开关弹簧疲劳度
> 🔗 日志包ID：ALBASE-20240618-0873（扫码直取分析报告）
🌟 这不止是报警，是把故障消灭在“想锁机但还没锁”的0.3秒前。
厦门某厂应用后，PLC非计划停机下降76%，更妙的是——
维保人员收到短信，带着对应扳手和新弹簧上门，客户说：“你们来的时候，机器还在跑，连停都没停。”
📌 本章行动清单（贴在HMI背面，扫码领电子版+配置文件）：
✅ 权限管理：今天就用速捷《铝基板角色权限模板Excel》配好三级权限，别等下次锁机才想起这事
✅ 环境防护：下单“铝基板三件套”，我们48小时内寄出（含安装视频+扭矩扳手标定值）
✅ 智能预警：联系速捷技术顾问，免费为你PLC导入“铝基板预警逻辑块”（支持TIA/GX/Haiwell/汇川等主流平台）
✅ 额外彩蛋：所有签约客户，赠送《铝基板产线PLC健康月报》——每月1号自动邮件送达，含温度趋势图、通信稳定性评分、推荐保养项（比如：“建议7月清洗防护罩滤网”）
（下一章预告：《备件韧性策略》——教你用“1台备用CPU+3个关键模块”，扛住全年99.9%的突发故障。附赠：速捷铝基板专属备件池共享计划说明）
——晋江速捷自动化科技有限公司 · 专注让PLC在铝屑里，活得像在空调房里一样从容
