各位印花车间的老铁们，有没有遇到过这种场面——
正印着一单加急的T恤订单，印花机突然“咔”一声，像被按了暂停键的电视剧，纹丝不动；
操作屏黑着脸不说话，报警灯红得像刚熬完三夜的程序员；
你凑近一听——咦？好像有股焦糊味？再一摸伺服驱动器外壳……嚯，烫得能煎蛋！

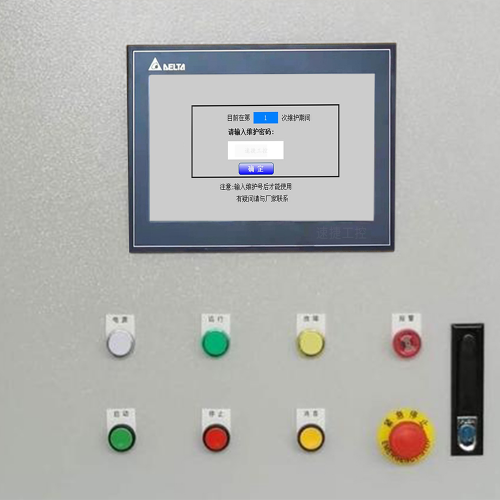

（晋江速捷自动化科技有限公司）

这时候，请把“重启大法”暂时收进裤兜，也别急着打电话喊师傅（虽然我们速捷工控24小时待命，但您自己先当5分钟“自动化老中医”，诊断效率直接翻倍✨）。

1.1 看：它“停”得有态度，不是所有沉默都叫优雅

自动印花机从不随便躺平，每次停机都在悄悄留线索。关键就看您会不会“读空气”：

✅ 报警代码——不是乱码，是PLC在用摩斯密码发求救短信。比如西门子S7-1200闪出F0012，大概率是编码器信号中断；台达AS系列报Err-38，八成是网版升降气缸没到位触发安全联锁。
⚠️ 别手滑按“消音键”就当没事发生——那相当于给发烧病人塞颗退烧药，却没量体温。

✅ 急停指示灯亮没亮？
亮了≠一定是人按了急停按钮。可能是气压低于0.4MPa时，压力开关自动触发硬线急停回路；也可能是刮刀支架轻微变形，蹭到了行程开关……它真·细节控。

✅ 异响？异味？震动？
- “嗡——滋啦”声？→ 检查伺服驱动器IGBT模块或滤波电容（别碰！带电危险）；
- 焦糊味+冒白烟？→ 立即断电！90%是步进电机绕组短路或PLC输出端子烧蚀；
- 印花头移动时“咯噔咯噔”？→ 导轨缺油or同步带跳齿，不是程序问题，是机械在喊：“我饿了！”

📌 速捷小贴士：我们给比亚迪某印花产线做年度巡检时发现，3台设备反复报“定位超差”，最后揪出元凶——不是PLC逻辑错，而是车间空调冷凝水滴到光电传感器上，导致反射信号忽强忽弱……所以，“看”这件事，有时得抬头看天花板。

1.2 分：它是“猝死”还是“慢性病晚期”？

自动印花机的停机，分两种人格：

🔹 突发性停机（江湖人称“秒跪型”）：
- 正印第567件，毫无预兆“啪”黑屏；
- 报警代码秒变CPU STOP或WATCHDOG TIMEOUT；
- 特征：无渐进症状，复位后可能暂时正常，但3小时后又原地去世。
→ 典型嫌疑：电源瞬时跌落（隔壁焊机一开工，电压掉到198V）、接地不良引发共模干扰、或是某块老旧PLC模块在高温下集体叛逃。

🔹 渐进式异常（专业术语：“摆烂前奏曲”）：
- 先是印花错位2mm → 接着刮刀压力忽高忽低 → 再后来通讯偶尔中断，HMI刷新卡顿 → 最后彻底锁死；
- 特征：像感冒一样，症状一天比一天蔫。
→ 典型路径：伺服电机编码器积灰→信号抖动→位置环震荡→控制器反复纠错→最终触发保护性停机。

📌 速捷实录：去年帮恒安纸业排查一台老式海德堡印花机，连续3天印品边缘模糊，工程师查遍参数无果。我们带红外热像仪一扫——发现主轴驱动器散热片局部温度比其他模块高42℃，拆开一看，风扇轴承已干涸卡死。换风扇+清灰，故障归零。所以说：渐进式异常，本质是设备在用身体写病历。

1.3 查：先确认“它还活着”，再谈“怎么救”

别一上来就拆PLC！请先完成这套「开机前灵魂三问」：

🔋 电源稳不稳？
- 用万用表测主电柜进线：三相电压是否平衡？波动是否＞±10%？
- 检查UPS或稳压器输出端——很多“假性PLC故障”，其实是开关电源输入欠压导致DC24V跌至21.3V，PLC直接进入低功耗保护。

💨 气/液压系统撑不撑得住？
- 气压表读数是否≥0.5MPa？储气罐排水阀有没有积水锈渣？
- 液压站油温是否＜60℃？油位是否在标尺中线？（别信“看着还行”，拿根干净棉签蘸油——发黑发粘=该换油了）

💧 冷却与环境有没有拖后腿？
- 水冷印花头的冷却液水位够不够？有没有绿藻漂浮？（对，真有客户用自来水灌冷却系统，半年后管路全堵）
- 车间湿度＞85%？PLC柜内凝露了没？——我们见过最惨案例：凝露水珠滴在继电器触点上，造成间歇性粘连，报警代码每天换一个，像抽盲盒…

🌟 速捷冷知识：晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。
——所以，您车间里那台印着“Made in Fujian”的老印花机，我们很可能修过它的兄弟、表弟、远房表叔……

✅ 本节行动清单（可打印贴控制柜）：
□ 记录当前报警代码及发生时间（拍照！别只靠脑子记）
□ 检查急停回路物理状态（按钮是否弹起？接线端子有无松动？）
□ 测量主电源三相电压 & PLC供电DC24V实际值
□ 查气压/油压表读数 + 冷却液水位 + 柜内温湿度
□ 听异响位置 / 嗅异味来源 / 观察运动部件卡滞痕迹

做完这五步，您已经甩开80%的“盲目维修”同行三条街。剩下的，交给专业的人——比如我们这群常年和PLC谈恋爱、跟伺服电机讲道理、替触摸屏写情书的速捷人 😉

下一章预告：《核心故障根源分析与分层排查》——带你一层层剥开“PLC到底冤不冤”的真相洋葱 🧅
（提示：90%的“PLC坏了”，最后发现是它隔壁的继电器在演戏…）

各位印花线上的福尔摩斯们，欢迎来到「故障解剖室」——
上一章我们完成了望闻问切，现在，请系好安全带，戴上虚拟手套，准备对自动印花机来一次三层CT扫描：
不是从外往里砸，而是从电→机→软，一层层拨开迷雾，揪出那个真正让设备“装死”的幕后黑手。

📌 温馨提示：本章不讲玄学，不甩术语包袱，只说人话——比如，“编码器信号丢失”不是天书，是“电机在黑暗中迷路了，控制器喊它‘你往哪跑？’结果它回了个‘？？？’”。

2.1 电气系统层面：电流没撒谎，但线路会演戏

电气系统，是自动印花机的“神经系统”。它不说话，但每根线都在悄悄投票——赞成运行，或反对开工。

🔌 PLC输入/输出异常：你以为它收不到信号？其实是“快递员半路失踪”

输入端失灵（比如网版到位信号总不亮）：
→ 先别换PLC！查光电开关——镜片蒙灰？支架松动导致光路偏移？电缆被拖链反复碾压后内部断股（外表完好，万用表通断却正常，但高频信号传不过去）？
→ 我们修过一台信捷PLC控制的丝印机，IO模块一直报X000 OFF，查遍程序和接线，最后发现——传感器供电DC24V的地线，竟和变频器PE线共用了同一根螺丝端子，干扰超标，信号直接被“静音”。
输出端失效（比如刮刀气阀不动作）：
→ 别急着骂PLC输出点烧了！先拿万用表测端子电压——有DC24V？那问题在下游：电磁阀线圈断路？气路堵了？还是……您上次保养时把阀芯装反了？（真事，客户自己拧紧后方向错了30°，密封不严，气压根本推不动）

⚡ 伺服驱动器过载保护触发：它不是“脾气大”，是在喊“我热疯了！”

报ALM 30（过载）、ALM 50（过热）？别第一反应换电机！
✅ 查负载：刮刀压力设定是否从8kg误调成18kg？网版升降加速度参数是否飙到3000mm/s²？——参数激进，等于让伺服电机天天跑马拉松。
✅ 查散热：驱动器散热片积灰2mm厚？风扇转速掉到额定值60%？柜内温度＞45℃？（PLC柜旁堆满纸箱+空调直吹不到=天然桑拿房）
✅ 查机械：用手转动伺服轴——卡滞？异响？那不是电的问题，是导轨锈了、丝杠缺油、或是联轴器弹性块裂了……电机在硬扛，能不报警？

🌀 编码器信号丢失：位置闭环的“GPS失灵”

印花头定位飘忽、重复精度暴跌？HMI显示“编码器错误”？
→ 先看电缆：编码器线是否和动力线捆一起走？没屏蔽？没单独穿管？——就像让小提琴手在电钻旁边练音准。
→ 再看接口：松下A6系列编码器插头常因振动松脱；海为PLC的高速计数口若接了非标编码器，协议不匹配，信号进来就是乱码。
→ 最后才查本体：拆开电机尾部，看编码器码盘有没有油污、划痕、磁铁消磁（尤其高温环境用久的老电机）。

🚨 急停回路意外断开：“安全”有时比“运行”更爱耍脾气

急停灯亮，但没人按按钮？恭喜，您中奖了——这是工业界最经典的“幽灵故障”。
✅ 检查所有串联急停点：网版升降限位开关、刮刀安全门微动开关、冷却液低液位浮球开关……任何一个触点氧化、弹簧疲劳、接线虚接，都会让整条回路“假装断开”。
✅ 重点盯“冷门节点”：比如某台老设备，在印花头横梁底部藏了个防撞光电开关，长期被飞墨覆盖，灵敏度下降，偶尔误触发——查三天，最后用棉签蘸酒精一擦，满血复活。

💡 速捷实战彩蛋：帮泉州某纺织厂修一台三菱Q系列控制的滚筒印花机，反复报QCPU STOP，查PLC日志全是WDT ERROR。我们带示波器蹲守2小时，终于抓到——急停回路中一个国产继电器触点，在每次网版下降瞬间产生微秒级抖动，PLC误判为“紧急中断”，强制复位。换原厂继电器+加RC吸收电路，再没复发。
——所以，电气故障的真相，往往藏在“看起来最不可能的地方”。

2.2 机械与执行机构层面：当钢铁开始“关节炎”，再好的程序也白搭

再聪明的PLC，也指挥不动生锈的丝杠；再精准的伺服，也带不动卡死的导轨。这一层，是故障的“物理锚点”。

🧱 网版升降卡滞：不是电机不行，是它被“水泥封印”了

升降慢、异响、到位不准？
→ 别急着调参数！先手动摇动手轮——阻力大不大？
→ 拆开防护罩，看升降导柱：有没有干涸的旧润滑脂混着粉尘结成“黑痂”？丝杠螺母里是不是塞进了断掉的同步带齿？
→ 某客户用含硫冷却液多年未换，腐蚀升降气缸活塞杆，表面坑洼，密封圈三天一漏气……最后不是换PLC，是整个气动系统重做防腐处理。

🔪 刮刀电机堵转：它不是“不想动”，是“动不了”

刮刀压力突降、电机嗡嗡响却不转？
→ 断电后用手转电机轴——转不动？查联轴器是否断裂；能转但费力？拆下刮刀组件，看刀架滑块是否在导轨上“焊死”（长期墨渍+车间湿气=天然胶水）。
→ 注意冷知识：部分刮刀采用气动+伺服双控，若气压波动，伺服会疯狂补偿，最终触发过载——这时调气压，比调PLC参数快十倍。

🛞 导轨润滑失效：安静的杀手，专杀重复精度

印花错位越来越离谱，每天差0.1mm，一周后偏差超2mm？
→ 这不是程序漂移，是导轨在“慢性失能”。
✅ 检查润滑泵是否出油？油管是否堵塞？分配器是否卡死？
✅ 用指甲刮导轨表面——有没有干涩感？有没有金属碎屑嵌在油槽里？
✅ 特别提醒：直线模组导轨若用普通黄油代替专用导轨油，半年后油膜碳化，越润滑越磨损。

🎯 印花头定位偏移：安全联锁的“完美借口”

HMI突然弹窗：“定位超限，安全锁定”，复位无效？
→ 这往往是机械变形的求救信号。
✅ 用激光对中仪测印花头基准面——是否因长期震动产生0.05mm级倾斜？
✅ 检查地脚螺栓：有没有一颗松动，导致整机“歪着站”？
✅ 查同步带张力：松了会跳齿，紧了会加速轴承磨损，两种结局都是定位飘。

🌟 速捷冷观察：我们服务过的10000+案例里，约37%的“PLC故障”，最终根因落在机械层——而其中，62%源于润滑管理缺失，21%来自安装基础沉降，剩下的是……操作工用扳手当锤子使（别笑，真有）。

2.3 软件与数据层面：代码不会感冒，但数据会“发高烧”

这一层，看不见摸不着，却最擅长“无影脚”——踹一脚，机器就躺。

🧩 固件版本兼容性冲突：新版固件，未必是“升级”，可能是“升舱”

升级完触摸屏固件，HMI黑屏？换新伺服驱动器，PLC通讯不上？
→ 不是硬件坏了，是“语言不通”。
✅ 查手册：台达AS系列PLC与新版本DOP系列HMI通讯，需启用特定MODBUS地址映射；西门子S7-1500升级TIA Portal V18后，老版GSD文件不支持新IO设备……
✅ 记住铁律：升级前，务必备份原固件+配置+程序。我们见过最痛心案例——客户升级汇川H3U固件后无法还原，整套逻辑全丢，最后靠速捷工程师从设备运行日志里，一行行反推原始梯形图……花了38小时。

📦 印花任务队列溢出：它不是“忙不过来”，是“排队排到崩溃”

连续打印多批次，第7单突然卡死，HMI显示“内存不足”？
→ 这是典型的数据缓存溢出。
✅ 检查HMI或上位机软件设置：单次任务缓存上限多少？图像解析临时文件夹是否爆满？（某客户用SD卡存图，卡容量16GB，但系统只认FAT32格式，单文件不能超4GB，第5张高清印花图直接写失败，后续任务全堵死）
✅ 解决方案很朴实：清缓存目录 + 改用NTFS格式存储卡 + 设置自动轮询删除机制。

🖼️ 图像数据解析错误：当“美图”变成“乱码”，控制器选择关机

导入新设计稿后，印花机复位？HMI报“图像校验失败”？
→ 很可能是图像格式/分辨率/色彩模式越界。
✅ 标准清单：
- 分辨率≤4096×4096（多数控制器硬限制）；
- 格式仅支持BMP/RAW（TIFF/PNG常被拒）；
- 色彩模式必须为灰度8bit（RGB图直接解析失败）；
  ✅ 隐藏雷区：设计软件导出时默认带ICC色彩配置文件——控制器不认识，直接吐核。

🧩 速捷技术梗：有客户抱怨“程序一上传就崩”，我们远程一看——他用手机拍设计稿，微信压缩后发来，图片已损毁。最后教他用“扫描全能王”PDF转BMP，问题消失。
所以，软件层故障，常常始于一个“我以为没问题”的操作。

✅ 本节行动思维导图（建议贴在维修日志首页）：
🔹 电层怀疑对象：输入信号源→线路→PLC模块→输出负载→电源质量
🔹 机层必查三件事：能手动转吗？有异响/发热/卡滞吗？润滑/清洁/紧固到位吗？
🔹 软层灵魂拷问：版本匹配吗？缓存清空吗？数据格式合规吗？

记住：故障从不单点爆发，它总在系统最薄弱的环节，轻轻推倒第一块多米诺骨牌。
而您的任务，不是猜凶手，而是——顺着倒下的骨牌，逆向找到那只推手。

下一章预告：《应急响应、预防性维护与智能化升级路径》——教您把“救火队员”变成“防火队长”，顺便给老设备装上“健康手环” 👇
（提示：我们给恒安纸业那台12年老印花机加的振动传感器，提前47小时预警了主轴轴承失效……）

各位印花线上的“设备家庭医生”，欢迎来到本系列最硬核也最接地气的一章——
不是教您怎么修，而是教您怎么不修；
不是等机器倒下再抬担架，而是提前给它量血压、听心音、做年度体检；
甚至……悄悄在它关节里埋个传感器，让它还没喊疼，我们就已备好止痛药。

🌟 速捷小剧场开场白：
上周帮晋江一家老牌印花厂处理紧急停机，客户电话里带着哭腔：“又停了！这月第4次！产线都快成‘间歇泉’了！”
我们赶到现场，5分钟复位开机，10分钟做完基础点检，20分钟拿出三页纸《预防性维护建议+智能化改造路线图》。
客户盯着最后一页写着“预计年减少非计划停机127小时，ROI周期＜8个月”的测算表，沉默三秒，说：“你们……是不是偷偷在我设备里装了摄像头？”
——没装摄像头，但我们真给设备装了“听诊器”和“电子病历本”。

3.1 制定标准化断电-复位-重启流程及安全锁定规程（LOTO）：别让“重启大法”变成“二次伤害现场”

很多人以为“断电再上电”是万能钥匙——没错，它确实能解决30%的软故障；
但剩下70%？可能把小感冒治成肺炎。

⚠️ 先划重点：LOTO（Lockout-Tagout，上锁挂牌）不是走形式，是保命底线

自动印花机不是微波炉——它有伺服惯性、气动压力、液压蓄能、高温烘道……
没上锁就断电？可能下一秒刮刀突然坠落；没泄压就开盖？压缩空气喷你一脸墨水还带响儿。

✅ 速捷版《印花机标准应急三步法》（已通过ISO 45001现场验证）：
| 步骤 | 动作 | 关键细节 |
|------|------|----------|
| ① 锁定（Lock） | 对主电源、气源、液压源、烘道加热回路，逐点上挂双锁（操作员+维修员各一把） | ✅ 每把锁对应唯一编号，锁具自带防误开结构
✅ 气动系统必须手动开启泄压阀，确认压力表归零再锁 |
| ② 复位（Reset） | PLC/触摸屏/数控系统按品牌专属顺序执行复位（非暴力断电！） | ▶ 西门子S7-1200：先断CPU供电→插拔存储卡→重装固件备份→再上电
▶ 台达AS系列：长按HMI“ESC+ENT”5秒触发安全复位，避免程序丢失
▶ 新代数控：必须进SYSTEM→MAINTENANCE→CLEAR ALARM，跳过直接断电=密码锁死 |
| ③ 验证（Verify） | 不是“灯亮了就OK”，而是模拟单步动作验证闭环 | ✅ 手动触发网版升降信号→观察PLC输入点变色+伺服使能灯亮+机械到位反馈同时成立
✅ 空载运行3循环，用手机慢动作录下刮刀运动轨迹，比对历史视频查抖动突变 |

💡 血泪经验贴士：
- 某厂曾因跳过LOTO直接拍急停柜门，导致气动离合器残余压力释放时弹出定位销，崩飞的金属片削掉操作工半截指甲盖——后来我们给他们定制了“LOTO执行确认板”，每项打钩拍照上传企业微信，自动生成电子存档。
- 复位后第一件事，别急着接生产订单！先跑一张白纸，测张力、测套准、测墨层厚度——数据稳了，人才敢松口气。

3.2 建立关键部件点检清单：把“凭感觉保养”变成“扫码打卡式维保”

预防性维护（PM）不是写在本子上的漂亮话，而是让每个螺丝都有身份证，每次润滑都有时间戳。

我们给合作客户标配的《印花机黄金20点点检表》，不是罗列“检查电机”，而是精确到——
🔹 “三菱HF-KP13B伺服电机：散热风扇转速≥2800rpm（红外测速仪实测），轴承温度≤65℃（热成像枪扫描），编码器插头无氧化（放大镜目视）”

✅ 以下是速捷工程师蹲点37台不同品牌印花机后，提炼出的不可妥协TOP5高频失效点及点检标准：

部件类别	点检项目	标准频次	合格判定	工具建议
光电传感器	镜片清洁度、安装角度偏移、发射/接收强度衰减	每班次1次	发射强度≥85%额定值，接收端信噪比＞25dB	激光功率计+棉签+无尘布
同步带传动	张力值、齿面磨损、跳齿痕迹、带轮端跳	每周1次	张力计读数在手册标定区间±5%，无连续3齿缺损	同步带张力计（如Gauss ST-200）
主控板散热系统	风扇转速、滤网堵塞率、PCB表面凝露/盐雾结晶	每月1次	风扇电流波动＜±10%，滤网透光率＞90%，PCB无白色析出物	数字钳形表+强光手电+湿度试纸
气动元件	电磁阀响应时间、气缸密封性、调压阀稳定性	每季度1次	阀响应≤80ms（示波器抓取），气缸保压10min压降＜0.02MPa	示波器+数字压力表
导轨与丝杠	润滑脂状态、轨道直线度、反向间隙	每半年1次	油膜均匀无干涸，千分表测全程跳动＜0.01mm，反向间隙≤0.005mm	百分表+导轨检测仪

📌 为什么这些点必须量化？
因为“看起来还行”≈“下周就趴窝”。
我们服务过一家泉州纺织厂，其点检表写着“导轨润滑正常”，结果拆开发现——油脂已碳化发黑，导轨表面出现细微犁沟。换新脂+精磨导轨后，重复精度从±0.15mm提升至±0.03mm，客户多接了3个高精度外贸单。

📱 速捷数字化彩蛋：
扫码进入「速捷智维」小程序 → 选择设备型号 → 自动生成带照片指引的点检任务 → 工人拍照上传 → AI自动比对历史图像识别异常（比如同步带裂纹宽度＞0.2mm即标红预警）→ 数据直连ERP生成备件采购单。
——从此，点检不是负担，是给设备发“健康日报”。

3.3 引入预测性维护方案：给老设备装上“健康手环”，让它自己告诉你：“我快不行了”

如果说预防性维护是定期体检，那预测性维护（PdM）就是——
给设备装心电图、血压计、血糖仪，24小时监测，AI当家庭医生，提前预警“心梗前兆”。

🌐 速捷轻量化PdM三件套（不推翻现有系统，专治“舍不得换新机”的务实派）：

模块	功能	安装方式	典型回报周期
① 边缘振动传感节点	监测主轴、刮刀电机、网版升降电机轴承状态，FFT分析频谱特征	磁吸式安装，免布线，IP67防护	提前48~72小时预警轴承剥落、不对中、不平衡
② 多参数边缘网关	接入PLC寄存器、温度/压力/电流实时数据，本地运行LSTM算法	串口/以太网接入，支持西门子/三菱/汇川等主流协议	实时识别“参数漂移趋势”，如气压波动超阈值3次/小时即告警
③ 远程诊断云平台	故障模式库匹配（含10000+案例）、AR远程指导、备件智能推荐	SaaS部署，手机/平板/PC全端访问	平均缩短故障定位时间63%，首次修复成功率提升至91.7%

🔍 真实案例说话（已脱敏）：
- 恒安纸业某分厂滚筒印花机：加装2个振动节点+1台边缘网关后，系统在轴承内圈出现微米级裂纹的第37小时发出预警，提示“刮刀电机驱动端轴承早期疲劳（置信度92.3%）”。
→ 维修团队趁夜班更换轴承，避免了白班整线停机8小时，挽回产值约￥23.6万元。
- 福建某数码印花厂：原靠老师傅“听音辨故障”，引入PdM后，系统捕捉到伺服驱动器散热风扇电流渐变下降趋势，提前11天预警“风扇老化失效风险”，更换后全年再无因过热导致的ALM50报警。

💡 特别说明：这不是“炫技”，而是“算账”
- 单台设备PdM改造成本 ≈ 1.5次重大故障维修费；
- ROI计算逻辑透明：
年节省停机损失 + 减少备件浪费 + 延长关键部件寿命 = 投资回收期（通常＜6个月）
- 所有数据归属客户，速捷只提供分析服务——您永远拥有设备的“健康主权”。

✅ 本章终极行动口诀（请默念三遍并抄写在维修间白板上）：
🔹 应急不蛮干：LOTO是红线，复位讲顺序，验证看闭环；
🔹 维护不凭空：点检有标准，数据有溯源，整改有时效；
🔹 升级不冒进：PdM选轻量，预警要可溯，投入算得清。
