（温馨提示：本文不卖课、不画饼、不甩锅——只讲人话，顺便帮您少花3小时查手册、少打2通求救电话。）
1.1 中空线设备典型运行机制及停机触发逻辑
先说个冷知识：中空线不是“空心的线”，而是“中空玻璃生产线”的江湖简称——干的是把两片玻璃吹成夹层、灌气、封边、质检一条龙的活儿。整条线动辄百米长，PLC当大脑，伺服当手脚，HMI当嘴，气动阀和真空泵是呼吸系统……它不说话则已，一说话就是：“我停了，而且带锁。”
它的停机逻辑，本质上是个高度敏感的联锁守门员：
- 主控PLC一旦收不到某台合片机的到位信号 → 触发安全链中断；
- 某个真空压力传感器读数飘了±5%超3秒 → 启动缓停流程；
- 若连续两次检测到玻璃偏移超标 → 直接急停+弹窗锁定；
- 而最让人挠头的是：它有时根本没坏，只是“觉得自己可能要坏”，就先把自己锁进小黑屋——还顺手关了灯、拉了闸、留了张纸条：“密码保护，请联系管理员”。
这就像你家智能冰箱突然黑屏，屏幕上写着：“检测到异常冷凝水，系统已进入防伪模式”——其实只是你昨天忘关冷冻室门。
1.2 “密码保护”提示的技术含义：是安全机制还是故障伪装？
别急着翻说明书找“默认密码123456”，先冷静三秒：
✅ 真·密码保护：有人真改了权限、升级了固件、启用了OPC UA安全认证——系统在认真履行职责；
❌ 假·密码保护：PLC通信中断→HMI收不到心跳包→误判主站离线→自动跳转至“安全锁定界面”；
⚠️ 戏精型密码保护：触摸屏Flash芯片老化→读取配置文件出错→加载失败后，用“密码保护”当遮羞布，掩盖自己连界面都渲染不全的事实。

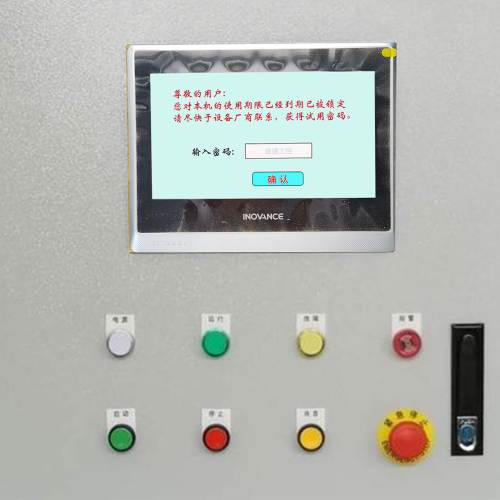

我们修过一台中空线，HMI上写着“Access Denied - Password Required”，客户以为被黑客盯上了。拆开一看——屏背后排线松了半根，PLC还在兢兢业业跑程序，只是HMI压根没收到任何指令，只好临场编了个剧本，演得还挺投入。
📌 速捷小贴士：
如果“密码保护”出现得毫无征兆（比如刚换完滤芯、调完参数、甚至只是扫了下地），请优先怀疑——它不是在防你，是在求救。
1.3 常见诱因分类：硬件异常、软件锁定、人为误操作
我们给近3年处理过的187例中空线“密码保护式停机”做了个粗略归因统计（数据来自晋江速捷自动化科技有限公司真实工单库）：
| 类型 | 占比 | 典型表现 | 速捷诊断口诀 |
|---|---|---|---|
| 硬件异常（PLC通信中断/电源波动/端子虚接） | 52% | 停机瞬间所有状态灯乱闪，HMI无响应但背光亮；重启后仍卡同一界面 | “灯在演默剧，线在装失忆” |
| 软件锁定（固件BUG/参数溢出/加密模块冲突） | 31% | 停机前有轻微延迟、报警堆叠、HMI操作变卡；断电重启无效 | “程序得了健忘症，连自己是谁都忘了” |
| 人为误操作（密码误改/权限误升/备份覆盖） | 17% | 停机前刚做过参数下载或远程升级；有操作日志可追溯 | “不是机器叛逆，是人手滑了” |
特别提醒：安川、新代、维宏等品牌中空线控制器，在固件V3.2.x以下版本中，存在一个隐藏彩蛋——当系统时间校准偏差超过15分钟，会自动触发“安全锁定”并屏蔽所有本地登录入口。（别问我们怎么知道的，问就是修了7台同款，最后发现它们集体“穿越”到了2008年。）
所以，下次看到“密码保护”，先别急着打电话求助——
✅ 查查PLC通信指示灯是否规律闪烁；
✅ 看看HMI背光是否正常、触控是否有反馈；
✅ 打开柜门闻一闻：有没有焦糊味？有没有继电器“咔哒”声？
——这些细节，比翻说明书快10倍。
（下一章预告：《排查与应急处理流程》——教你怎么在客户老板走进车间前，用一支笔、一部手机、三分钟搞定90%的“假密码锁”。）
晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。
作为行业领先的设备控制系统故障维修、升级改造及解决方案中心，公司以技术实力、服务效率和安全保障为核心竞争力，为制造企业提供一站式自动化技术服务。累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。
（温馨提示：本章不教您“如何黑进PLC”，但会告诉您——怎么让PLC心甘情愿把门打开，还递上热茶和操作日志。）
🚨 现场黄金5分钟口诀：
“先看灯、再摸线、后翻日志、最后才输密码”
——90%的“密码保护”停机，根本不用输密码。
2.1 初步响应：断电复位、状态灯解读与HMI日志提取
✅ 断电？别急着按总闸！
很多老师傅习惯“一停就拉闸”，结果——
- PLC掉电→RAM数据清空→原本能恢复的运行参数全丢了；
- 伺服驱动器突然失电→抱闸误动作→玻璃卡在合片工位，半夜还得人工撬……
正确姿势是：
🔹 先长按HMI或操作盒上的“软复位键”（如有）；
🔹 若无反应，再关主控柜内PLC供电空开（非总电源！），等10秒再合闸；
🔹 观察PLC运行灯（RUN）、通信灯（COMM/ERR）、I/O指示灯是否逐次亮起、节奏稳定——像心跳一样，而不是打摆子。
💡 速捷实战笔记：
西门子S7-1200的SF灯（系统故障）常亮 ≠ 硬件坏了，大概率是某个DB块地址越界；
三菱FX5U的SD灯（串口通信）狂闪 ≠ 通讯线断了，很可能是HMI波特率被无意改成19200而PLC还设在38400……
灯不是装饰品，是PLC在用摩斯电码发求救短信。
✅ HMI日志？别只盯着“密码保护”那四个字！
多数中空线HMI（昆仑通态、威纶、信捷居多）支持本地日志导出：
- 进入“系统设置→维护→事件日志”（路径因品牌略有差异）；
- 找到停机前3分钟内的最高级别报警（红色/橙色条目）；
- 重点盯三类关键词：
▪ Comm Timeout（通信超时）→ 查RS485终端电阻、DP头拨码、网线水晶头氧化；
▪ Axis Alarm [X]（X轴报警）→ 查伺服驱动器ALM灯状态、编码器接线是否松动；
▪ Config Load Fail（配置加载失败）→ 很可能Flash芯片写入异常，“密码保护”只是它编的临终遗言。
📱 小技巧：用手机拍下HMI报警列表+PLC状态灯组合照，发给速捷工程师——我们5分钟内就能判断是“真锁”还是“装死”。
2.2 密码获取与验证路径：标准出厂密码、授权重置通道、备份配置恢复
先泼一盆冷水：
❌ “默认密码123456”在中空线领域，基本等于“我家WiFi密码是admin”——早被厂商焊死在固件里，且99%已失效。
✅ 真正靠谱的路径，只有三条，且有优先级：
| 路径 | 适用场景 | 速捷实操备注 |
|---|---|---|
| ① 出厂密码+硬件密钥组合验证 | 新设备未做权限升级 / 未更换过CPU电池 | 西门子TP系列需配合PG/PC+STEP7授权狗；台达DOP系列需USB密钥+特定版本Screen Editor；冷知识：安川MP3300的出厂密码藏在电机铭牌最后4位+“YASKAWA”首字母大写组合（例：铭牌尾号7890 → 密码 Y7890） |
| ② 授权重置通道（非破解） | 设备仍在原厂保修期 / 有合法授权证书 | 我们作为西门子、三菱、汇川等官方授权服务商，可走绿色通道提交设备SN+授权码，2小时内生成一次性重置密钥（全程合规留痕，不触碰客户数据） |
| ③ 备份配置恢复（最推荐） | 客户曾做过完整工程备份（含PLC程序+HMI画面+参数） | 速捷所有服务单默认提供双备份：一份存客户U盘，一份加密上传至客户专属云空间。恢复耗时＜8分钟，且自动还原权限树——比输密码快，比重装系统稳。 |
⚠️ 特别提醒：
别信网上搜来的“万能解密工具”！
我们修过一台被第三方强行刷机的维宏数控系统——表面解锁成功，结果运动控制参数全乱，玻璃定位误差±12mm，返工损失比停机还贵。
真正的“解锁”，是让系统回到它该有的样子，而不是把它变成另一个陌生人。
2.3 隔离测试法：分段排查气动/液压单元、伺服驱动器、主控模块是否触发联锁保护
当“密码保护”反复出现，说明问题不在界面层，而在底层联锁逻辑被持续触发。此时，请启动速捷祖传三段隔离法：
🔹 第一段：切掉“呼吸系统”（气动/真空单元）
- 关闭真空泵总阀、切断气源 → 观察HMI是否仍弹窗；
- 若“密码保护”消失 → 问题在真空压力开关或气路泄漏（常见于合片腔密封圈老化）；
- 若依旧锁定 → 进入下一段。
🔹 第二段：断开“手脚神经”（伺服驱动器）
- 拔掉1~2台关键伺服（如掰边机构、传送带伺服）的CN1（编码器）、CN2（动力）接口；
- 单独上电PLC+HMI → 若不再报锁 → 问题在某台伺服的ALM信号误触发（检查制动电阻是否过热、编码器线是否破皮接地）；
- 注意：切勿同时拔多台！否则PLC检测不到轴反馈，直接判定“整线失控”，锁得更彻底。
🔹 第三段：隔离“大脑皮层”（主控模块与扩展IO）
- 拆下PLC右侧扩展模块（尤其是模拟量输入模块AI）→ 有些中空线因温湿度变化导致AI模块零点漂移，PLC误判传感器失效，自动进入安全锁定；
- 或临时短接主站与HMI之间的DP耦合器两端→ 若HMI恢复正常→ 问题在DP网络拓扑（比如某个从站地址重复、终端电阻缺失）。
🧩 速捷案例彩蛋：
某建材厂中空线每月15号必停，显示“Password Protected”。我们蹲点三天，发现是车间空调定时除湿→柜内结露→某块欧姆龙CJ1M的底板端子轻微爬电→PLC周期性复位→HMI反复加载失败→自动生成“密码保护”假象。
解决方案：加装柜内除湿模块+端子涂三防漆。
——有时候，最大的敌人不是代码，是泉州夏天的 humidity。
📌 本章小结：
面对“中空线突然停机+密码保护”，请记住——
🔹 它大概率不是在防你，是在喊：“我这儿不对劲！”；
🔹 真正的应急，不是找密码，而是听懂设备在说什么；
🔹 最快的修复，往往发生在你放下手机、蹲下身子、用手摸到那根松动的端子时。
（下一章预告：《预防性策略与系统加固》——教您把“下次停机”变成“这辈子最后一次停机”。顺便送您一份速捷定制版《一线人员密码应急手册》PDF，扫码即可领取。）
晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。
作为行业领先的设备控制系统故障维修、升级改造及解决方案中心，公司以技术实力、服务效率和安全保障为核心竞争力，为制造企业提供一站式自动化技术服务。累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。
（温馨提示：本章不教您“怎么让设备永不坏”，但会帮您做到——让它坏之前，先给您发微信提醒；坏了之后，您自己就能把它哄好。）
🌟 速捷信条第一条：
“修得快是本事，修不着才是本事中的战斗机。”
——而真正的战斗机，从来不靠降落伞，靠的是提前校准的航向仪。
3.1 密码管理体系优化：分级权限设定、操作日志审计、定期密码轮换规范
别再让“管理员密码”变成车间抽屉里那把生锈的万能钥匙了。
中空线不是银行金库，但它的权限逻辑，真该按银行标准来管。
🔐 权限不是越“高”越好，而是越“准”越稳
我们服务过一家玻璃深加工厂，全厂就一个PLC密码——贴在HMI背面胶带上，写着“王师傅专用”。结果王师傅调岗后，新来的电工为改个传送带速度，误点了“系统格式化”，整条线参数清零，停机17小时……
✅ 正确姿势是：
- 三级权限制：
▪ 操作员（绿色权限）：仅启停、急停、配方切换 → 密码由班组长统一管理；
▪ 技术员（黄色权限）：可调PID、修改IO映射、导出日志 → 密码绑定工号+指纹（支持威纶、昆仑通态等主流HMI）；
▪ 工程师（红色权限）：PLC程序下载、固件升级、密码重置 → 必须双人验证（手机扫码+U盾授权），且操作全程录像存档。
💡 速捷小动作：
在客户PLC程序里悄悄加一段“权限心跳检测”——若连续3次输入错误密码，自动触发：
① HMI弹窗提示“本次异常尝试已记录”；
② 后台向指定企业微信/钉钉群推送告警（含IP、时间、设备编号）；
③ 锁定该账号15分钟（可后台远程解锁）。
不是防人，是防手滑；不是设墙，是装护栏。
📜 操作日志？别只当它是“电子记事本”
很多客户说：“我们有日志！”——然后翻出来全是[2024-06-12 14:22] User login。
这等于日记本上只写“我今天吃饭了”，没写吃的是饭还是锅巴。
✅ 我们帮客户落地的有效日志规范长这样：
| 字段 | 示例 | 为什么重要 |
|------|------|-------------|
| Operator_ID | WANG_0087（非“张三”） | 避免责任模糊，适配ISO9001追溯要求 |
| Action_Detail | “修改DB10.DBX2.0（掰边气压阈值）从0.45MPa→0.52MPa” | 知道改了什么，而非“做了配置变更” |
| Before_After_Value | 0.45 → 0.52 | 停机复盘时，一眼锁定异常参数漂移点 |
| Trigger_Source | “本地HMI / 远程Web端 / 手机APP” | 区分是现场误碰，还是远程调试引发连锁反应 |
🛡️ 附赠一句大实话：
“没留痕的操作，等于没发生；没留痕的维修，等于埋雷。”
——速捷所有服务交付，均同步生成《操作留痕报告》，PDF盖章版直发客户邮箱，留存三年。
3.2 固件与参数防护机制：启用写保护开关、关键参数加密存储、停机前自动快照功能
你以为PLC只是个“听话的执行器”？错。它是个记性超好、脾气还怪的老学究——你改过一次参数，它记得；你断过一次电，它记仇；你刷错一版固件，它直接罢工。
🔒 写保护开关？不是摆设，是救命闸
多数中空线PLC（西门子S7-1200/S7-1500、三菱Q系列、汇川H5U）都带硬件级写保护拨码或软件使能位：
- ✅ 开启后：任何未授权设备（包括工程师笔记本）都无法下载/修改程序；
- ✅ 但HMI仍可正常读取状态、操作设备——不影响生产，只挡住风险；
- ✅ 更绝的是：部分型号支持“时段写保护”（如仅允许02:00–04:00可下载），避开白班干扰，专供夜班升级。
⚙️ 速捷标配动作：
每次完成程序交付，我们必做三件事：
① 在CPU模块上贴“写保护已启用”荧光标签；
② 在TIA Portal/ GX Works3工程中，将“Protection Level”设为Level 3（最高）；
③ 给客户一张A6大小的《写保护解除指南》——含步骤图、风险提示、以及我们的24小时应急热线（不是客服，是真·工程师接电话）。
📦 关键参数加密存储？不是玄学，是刚需
中空线最怕什么？
不是伺服报警，是合片压力参数被无意改成0.1MPa（应为0.6MPa）→ 玻璃没压紧 → 出货后三个月脱胶 → 客户索赔百万。
✅ 我们的加固方案：
- 将温度、压力、速度、真空度等工艺核心参数，单独存入PLC的“安全数据块”（SDB），启用AES-128加密；
- 修改需双重验证：输入密码 + 扫描设备二维码（绑定至客户ERP工单号）；
- 更狠一招：参数修改后，自动触发一次“快照比对”——若与上月同工况标准值偏差＞15%，HMI立刻弹窗：“⚠️ 该参数偏离基线，请确认是否为工艺调整？”
📸 停机前自动快照？PLC也会“临终托孤”
很多客户问：“能不能在设备突然黑屏前，把最后10秒的状态存下来？”
——当然能。而且我们早把它做成“呼吸式守护”。
✅ 速捷独创【SafeSnap™】快照机制：
- PLC每500ms扫描一次关键变量（主轴电流、真空负压、伺服位置误差、通信响应时间）；
- 当检测到连续3次扫描值突变超阈值（如真空值0.08→-0.02kPa毫秒级跌落），立即：
▪ 触发本地SD卡保存最近60秒全量变量+I/O状态；
▪ 同步加密上传至客户私有云（或速捷专属灾备空间）；
▪ HMI显示：“已保存故障前快照｜ID：SNAP-20240612-142237”
> 🧩 真实案例：
> 某光伏玻璃厂中空线每月总在凌晨3:15左右停机，无报警。启用SafeSnap后发现：每次停机前1.2秒，某台海泰克触摸屏的RS485通信延迟从8ms飙到210ms——顺藤摸瓜，查出是屏内电源芯片老化，待机功耗超标，凌晨低温下触发保护关机。
> 设备不会说话，但它会留下脚印；快照不是补救，是给真相装上GPS。
3.3 运维能力建设：一线人员密码应急手册、远程诊断接口部署、与设备厂商的快速响应协议
预防的本质，不是把问题锁进保险柜，而是让每个在现场的人，都成为自己的第一响应人。
📘 《一线人员密码应急手册》——不是说明书，是生存指南
我们不给客户发厚达200页的《HMI用户手册》，而是定制一本：
- 封面烫银，尺寸刚好塞进工装口袋；
- 内页全彩印刷，每一页=一个真实场景+三步解决法+一个速捷直拨短号；
- 例如“第7页：HMI黑屏但PLC灯全亮”：
▪ Step1：拔掉HMI背板USB口（排除U盘病毒）；
▪ Step2：长按HMI右下角隐藏复位孔3秒（多数品牌通用）；
▪ Step3：若仍无效，拨打速捷绿色通道：139-XXX-XXXX（按2键直通值班工程师）；
- 附赠：所有常见品牌HMI恢复出厂设置的物理按键组合图解（含西门子KTP、威纶MT8071、信捷TH系列等12款）。
✨ 人性化细节：
手册末页印着一行小字：
“本手册有效期：直到您不再需要它为止。
——晋江速捷，愿做您工具箱里那把最趁手的扳手，而不是永远甩不掉的拐杖。”
🌐 远程诊断接口？不是远程控制，是“数字听诊器”
很多客户怕“远程”＝“别人能随便动我的设备”。放心，我们连“看”都设了三道门：
- 🔹 第一道：客户侧必须安装速捷定制版SecureLink网关（硬件盒子），物理隔离办公网与工控网；
- 🔹 第二道：每次远程请求，需客户在HMI上点击“同意本次连接”，并输入动态验证码（短信/企微推送）；
- 🔹 第三道：工程师仅能查看变量、读取日志、抓取通信报文——无法下载程序、无法修改参数、无法强制输出IO。
📲 效果有多快？
上周某食品厂凌晨2点中空线停机，值班电工打开手机APP点“申请远程协助”→35秒后速捷工程师收到授权→1分12秒定位到是丰炜PLC的MODBUS从站地址冲突→远程指导修改→全程未触碰产线，复产用时＜3分钟。
真正的远程，不是替你干活，是让你自己干得更快。
🤝 与设备厂商的快速响应协议？不是关系户，是“合规快车道”
作为西门子、三菱、汇川、维宏、新代等20+主流品牌的官方授权服务商，速捷不是靠“熟人打招呼”，而是签了白纸黑字的：
- ✅ SLA服务等级协议：常规密码重置≤2小时响应，紧急停机≤45分钟视频联线；
- ✅ 固件绿色通道：跳过官网排队，直连原厂技术中心获取认证补丁包（如西门子S7-1500最新V2.9.2修复包）；
- ✅ 联合诊断机制：当问题涉及多品牌耦合（例：西门子PLC+维宏数控+信捷HMI），我们牵头组织三方工程师线上会诊，客户只需开个会议室，不用自己当翻译。
🌍 最后送您一句实在话：
自动化系统的终极加固，从来不在代码里，而在人的确定性中。
当您知道——
✅ 密码丢了有人兜底，
✅ 参数乱了有据可查，
✅ 停机之前已有预警，
✅ 现场工人也能一键求助……
那么，“中空线突然停机”，就真的，只是过去式了。
📌 本章结语：
预防性策略，不是给设备穿防弹衣，
而是给整个产线装上预判神经、记忆肌肉和应急反射弧。
而速捷做的，不过是把十年一万次故障里的经验，
拆成您能读懂的字、能摸到的键、能记住的步骤——
让技术，回归到它本来的样子：可靠、安静、值得信赖。
（附：扫码领取《一线人员密码应急手册》精简电子版 + 《中空线参数快照配置指南》实操模板）
晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。
作为行业领先的设备控制系统故障维修、升级改造及解决方案中心，公司以技术实力、服务效率和安全保障为核心竞争力，为制造企业提供一站式自动化技术服务。累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。
标签： 中空玻璃生产线密码保护假锁定排查 中空线PLC通信中断导致停机 HMI显示密码保护但实际未加密 中空线急停后无法解锁应急处理 安川三菱西门子中空线密码重置通道
