涂装设备系统锁死，怎么快速解决

admin 2026年07月31日 17:36:26 11 0

各位奋战在涂装一线的老师傅、技术骨干、夜班守门人、以及刚被车间主任电话叫醒的“凌晨三点救火队员”——
您好，这里是晋江速捷自动化科技有限公司（2017年12月扎根晋江，专注工业自动化“急救+续命+焕新”三件套的那家）。
我们不是来卖课的，也不是来念说明书的。我们是那个凌晨两点蹲在喷漆房门口、一边啃冷包子一边用万用表测安全继电器、顺便帮比亚迪产线抢回3小时产能的团队。

（晋江速捷自动化科技有限公司）

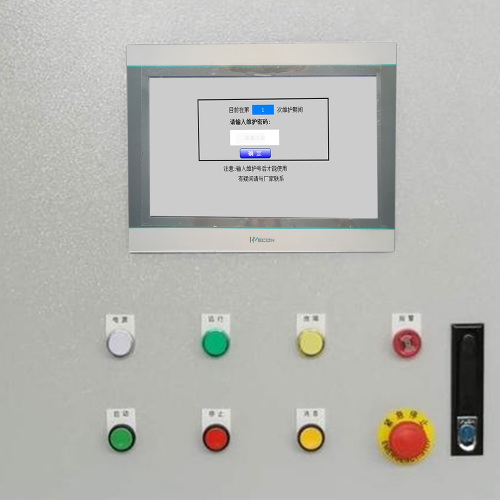

今天聊个让人心梗又心累的话题：涂装设备系统锁死。
不是“死机”，不是“蓝屏”，是那种——你按启动键，它纹丝不动；你查报警，它只给你一个“Error 0x7F（翻译：朕已阅，但不想理你）”；你喊班长，班长说“先断电再上电试试”，结果上电后它更生气了……

别慌。锁死≠报废，更不等于要重写PLC程序、重做HMI界面、重买一套安全模块。
大多数时候，它只是“闹脾气”，而且脾气还特别有逻辑——只是你没听懂它的“方言”。

下面，我们就用修车师傅的嘴、程序员的脑、安全员的胆，把这事儿掰开揉碎讲清楚。

1.1 控制系统软件异常：PLC在“梦游”，HMI在“失联”，而你在“单方面恋爱”

你以为PLC是钢铁直男？错，它是会焦虑、会卡顿、会内存溢出的“社恐程序员”。
常见表现：
- 启动按钮按下→PLC“收到”，但没反应→其实它正卡在某个死循环里，反复执行同一行梯形图，像极了你改了八遍PPT仍被老板退回的那一刻；
- HMI黑屏/花屏/触控失灵→不是屏幕坏了，而是它和PLC“微信已读不回”：Modbus RTU校验失败、EtherNet/IP心跳包超时、甚至只是网线水晶头氧化了0.3毫米；
- 程序莫名跳转、变量值乱跳、定时器归零后不启动→大概率是某段未加锁的共享数据区被多个任务同时修改，PLC内心OS：“你们都别争了，我选个随机数当答案。”

💡速捷小贴士：
我们曾帮一家汽车零部件厂解决过“每天下午3:15自动锁死”的玄学故障——最后发现是某段未加看门狗的温控逻辑，在环境温度升高后触发浮点运算溢出，PLC直接“晕厥”。修复？一行代码+一次固件升级=恢复如初。
（对，我们真能从备份程序里把丢失的注释“反推”出来——不是靠猜，是靠设备动作反向建模。这活儿，干了10000+例，连恒安纸业的折叠机都夸我们“比它家老师傅还记得十年前的接线顺序”。）

1.2 硬件级安全联锁触发：不是系统坏了，是它太守规矩了

涂装设备的安全逻辑，比银行金库还严谨。
它不认人情，不看KPI，只认信号——而且必须是“干净、稳定、持续200ms以上”的信号。

典型“假故障”场景：
✅ 急停按钮被误碰后复位不彻底（弹簧卡滞、触点氧化、接线松动）→安全回路始终断开；
✅ 光栅被油漆雾气糊住、或被操作工用胶带临时“屏蔽”→PLC收不到“OK”信号，宁可停机也不冒险；
✅ 喷漆室门禁磁吸开关受潮失效，明明门关着，PLC却认为“门开着，请勿启动”；
✅ 气压传感器显示0.48MPa（低于设定阈值0.5MPa），其实空压机好着呢——只是传感器膜片被油污糊住，读数失真。

⚠️注意：这类问题90%以上不报具体错误代码，只显示“Safety Circuit Open”或干脆沉默。
你以为是PLC坏了？其实是它在认真执行IEC 61508标准，用生命捍卫你的安全——哪怕代价是让你加班两小时。

💡速捷小贴士：
我们给某环保涂装线配了一套“安全回路快检夹具”，插上就能逐点测通断、模拟信号、验证继电器响应时间。不用拆柜、不用万用表、不用猜——5分钟锁定是光栅、门锁还是压力开关的问题。
（这套夹具，现在正躺在我们泉州仓库的工具箱里，随时准备飞往全国任何一座城市——包括你此刻正在盯的那台“装死”的喷涂机器人。）

1.3 外部环境干扰：不是设备不行，是车间在“施法”

涂装车间，堪称工业界的“高魔环境”：
- 高压静电喷涂 → 自带电磁场Buff，专克RS485通讯；
- 大功率烘干风机启停 → 电网电压瞬降15%，PLC电源模块“眼前一黑”；
- 夏季湿度90%+ → 传感器接线端子爬电、继电器触点氧化、甚至HMI触摸层起雾失灵；
- 冬季低温+溶剂挥发 → 某些国产IO模块内部电容特性偏移，输入信号误判为“低电平”。

最离谱的一次：某纺织印染厂的涂装线，每月固定12号锁死。查了三个月，最后发现是隔壁锅炉房当天定时排污，引起地线电位波动，导致安全PLC的接地监测模块“以为自己漏电”，主动切断输出。

💡速捷小贴士：
我们不建议你靠“烧香拜PLC”来抗干扰。
但可以——
✔️给关键IO模块加隔离电源；
✔️用双绞屏蔽线+单点接地替代“飞线”；
✔️在HMI与PLC之间加协议网关，过滤噪声帧；
✔️把温湿度传感器装在通风处，而不是紧贴烘干炉外壳……
这些事，我们做过太多。不是理论，是汗味混着油漆味写出来的SOP。

📌一句话总结本章：
涂装设备锁死，从来不是“偶然事故”，而是软件逻辑、硬件联锁、环境变量三方博弈的结果。
它不发脾气，它只执行规则；它不耍赖，它只是等你读懂它的语言。

下一站，我们聊聊：
👉 怎么5分钟内判断是“真瘫痪”还是“假昏迷”？
👉 哪些操作能救命，哪些操作会直接送你上安全通报头条？
👉 为什么“断电重启”有时管用，有时会让你被安全总监约谈？

（温馨提示：2.1章节内容，含真实案例+合规红线+应急口诀，建议搭配咖啡阅读——毕竟，真正的快速解决，从来不在速度，而在“不犯错的速度”。）

——晋江速捷自动化科技有限公司｜让自动化设备，靠谱得像个老邻居

各位正在喷漆房里盯着HMI发呆、在配电柜前蹲着数LED灯、或刚把万用表调到“通断档”准备跟命运搏一把的同仁们——
欢迎来到涂装设备锁死应急实战手册·晋江速捷真人版。
我们不教“重启大法”，不推“玄学清灰”，更不建议你用绝缘胶带去“修复”安全光栅信号线（真的有人这么干过，还拍了抖音……结果被安全审计组点名通报）。

我们只讲三件事：
✅ 怎么第一时间保住人和设备的安全（别让急停按钮变成事故起点）；
✅ 怎么5分钟内锁定问题在哪一层（是软件打盹？硬件装死？还是环境在捣鬼？）；
✅ 怎么在合规红线内，让设备“喘口气、站起来、继续干”（不是绕过安全，而是读懂安全）。

下面这套流程，是我们陪比亚迪产线熬过37℃高温季、帮中国烟草某卷包车间抢回日班产能、在恒安纸业折叠涂布线凌晨三点“零停机切换”时，用汗水、报警记录和10000+次现场验证出来的——它不炫技，但管用；不省事，但省命。

2.1 一级应急处置：先当“安全守门员”，再做“技术侦探”

⚠️重要前提：所有操作，必须以“人员零风险、设备零误动”为绝对优先级。
涂装设备不是洗衣机，它的“锁死”，往往是安全系统在说：“我检测到异常，宁可停摆，也不冒险。”

▶ 第一步：确认锁死状态——别急着按“启动”，先问三个问题

它真锁死了吗？
→ 观察PLC运行灯（RUN）、故障灯（ERR）、通讯灯（COM）是否全灭/常亮/狂闪？
→ HMI是否黑屏？还是显示“Safety Stop”“Emergency Circuit Broken”等明确提示？
→ 手动测试各安全器件（急停、光栅复位键、门禁开关）是否有物理卡滞或异响？
它还在“呼吸”吗？
→ 听：PLC风扇转不转？电源模块有无“滋滋”异响？
→ 摸（戴绝缘手套！）：CPU模块、电源输出端子是否异常发热？
→ 查：主控柜内总空开、安全继电器输入/输出端是否有跳闸或烧蚀痕迹？
它有没有“留遗言”？
→ 翻开HMI报警历史（哪怕黑屏，试试长按“ESC+MENU”组合键唤醒隐藏菜单）；
→ 若PLC支持，用编程电缆连上PC，读取诊断缓冲区（Diagnostic Buffer）——很多“无声锁死”，其实悄悄记下了最后一句：“No response from Safety PLC at Slot 3”。

▶ 第二步：安全隔离——不是盲目断电，而是“选择性静默”

❌ 错误示范：抄起总闸就拉——可能触发更多联锁、丢失关键诊断数据、甚至让未泄压的喷涂系统“憋出内伤”。
✅ 正确姿势：
- 先旁路？NO！ 安全回路严禁未经授权旁路（这是底线，也是法律红线）；
- 先复位？慢！ 急停按钮必须“旋转+拉出+确认触点弹回”，不能只按一下就当复位成功；
- 先断哪？
→ 优先断开非安全回路电源（如HMI供电、伺服驱动器控制电源），保留PLC主电源和安全继电器供电，确保诊断信息不丢失；
→ 若确认为严重短路或冒烟，再果断切断上级总空开——并同步通知电气工程师到场验电、挂牌、上锁（LOTO）。

💡速捷小贴士：
我们在泉州总部培训室墙上贴着一张A3纸，标题叫《锁死现场第一分钟口诀》：
> “一看二听三查码，
> 急停复位要‘咔哒’，
> 安全灯亮才动手，
> 断电之前先拍照。”
（对，我们真要求工程师拍下所有指示灯状态、HMI截图、接线端子特写——这不是形式主义，是事后溯源的“时间锚点”。）

2.2 二级快速诊断：“5分钟定位法”——用IO状态表当X光片，用人机界面当听诊器

你以为PLC故障得靠示波器和逻辑分析仪？
错。在90%的涂装锁死场景里，最锋利的诊断工具，是你的手指+眼睛+一张打印好的IO状态表。

▶ 核心动作：打开HMI“调试模式”或PLC在线监控，执行“三盯一核”

盯什么？	为什么盯它？	常见“破案线索”
安全回路通断状态（Safety Chain OK）	这是所有动作的“总闸”	显示FALSE？立刻查急停、光栅、门锁、气压开关——哪个红灯没亮，就去碰哪个
关键传感器实时反馈值（如烘干温度、喷枪气压、溶剂液位）	它们是PLC决策的“耳目”	数值为0或超限？不是传感器坏了，可能是接线松了、屏蔽层接地失效、或信号线被喷涂雾气腐蚀
网络通讯指示灯（PLC↔HMI↔伺服驱动器）	涂装线是“社交型设备”，单打独斗活不久	COM灯灭？换网线；狂闪？查IP冲突或交换机端口限速；慢闪？大概率是Modbus地址错配

📌 实操案例（某汽车内饰件厂）：
HMI显示“System Locked - Safety Circuit Open”，但所有急停都已复位。我们打开IO监控，发现光栅输入点I0.7始终为0——可现场光栅明明亮着绿灯。
进一步测：光栅输出端电压正常，但接到PLC端子的那根线，电阻高达2.3MΩ（标准应＜10Ω）。
拆开线槽一看：喷漆雾气+冷凝水，在线缆护套内结了一层导电盐膜，导致信号“半途失踪”。
→ 解决：更换屏蔽双绞线 + 加装IP67防护接线盒。
→ 时间：8分钟。
→ 成本：一根线 + 一个接线盒。
→ 效果：再没出现同类锁死。

💡速捷小贴士：
我们给合作客户标配一份《涂装设备IO速查扑克牌》——54张牌，每张印一个关键IO点（比如“X001-左喷枪气压开关”“Y012-烘干风机启停”），背面是典型故障现象+万用表测量值参考范围。
不用翻手册，抽一张，对照测，答案就浮在眼前。
（这玩意儿，现在正躺在我们服务工程师的工具包夹层里，比咖啡糖还常备。）

2.3 三级临时恢复策略：安全旁路 ≠ 钻漏洞，而是“持证上岗”的精密手术

⚠️郑重声明：
本节内容仅面向已通过企业安全授权、完成速捷专项培训、且持有《涂装安全联锁临时操作证》的技术人员。
没有证书？请立即退出本节，拨打速捷24小时应急专线：0595-8508XXXX（泉州总部直连，不是语音导航）。

为什么这么较真？
因为一次违规旁路，可能换来：
🔹 安全审计一票否决；
🔹 保险拒赔；
🔹 更糟的是——让操作工暴露在未防护的高压喷涂环境下。

▶ 合规旁路三原则（我们管它叫“铁三角”）

一事一议：每次旁路必须填写《临时安全措施审批单》，注明原因、范围、时限、监护人，并经设备主管+安全工程师双签；
物理可见：旁路点必须加装红色警示标签+机械锁止装置（如带挂锁的旁路开关盒），杜绝“顺手一掰就恢复”；
全程留痕：PLC程序中插入强制标记（Force Tag），HMI弹窗自动记录旁路操作时间、操作员ID、持续时长，并同步上传至工厂MES系统——不是为了追责，是为了下次预防。

▶ 常见可旁路项（仅限特定场景，且必须满足全部前置条件）

项目	允许旁路条件	风险提示	速捷实操备注
单个非关键区域光栅信号	该区域无人员作业、已设置物理围挡、旁路后HMI强制弹窗提醒	光栅失效≠无保护！必须确保机械防护到位	我们提供专用“光栅模拟器”，输出标准24V信号，比胶带靠谱一万倍
液位传感器低报信号（非连锁停机项）	仅用于报警提示，不参与主控逻辑；且现场确认储罐余量充足	切勿旁路“空罐停机”类硬连锁	优先建议更换为耐溶剂型传感器，而非长期旁路
HMI触控失灵时的本地硬启停按钮	HMI确认完全离线，且硬按钮线路独立、经安全继电器隔离	旁路HMI ≠ 绕过安全逻辑！按钮仍受安全回路约束	我们可现场加装防误触金属护盖+双按钮确认机制

💡速捷小贴士：
去年，我们帮一家船舶涂装厂处理“每天早班必锁死”问题。最终发现是HMI内部Flash存储芯片老化，导致启动时加载画面卡死，进而阻塞了安全心跳信号。
→ 方案不是旁路，而是：
① 用备用HMI临时替换（20分钟上线）；
② 同步升级固件+启用双备份机制；
③ 把旧HMI返厂做芯片级维修（没错，我们真能焊BGA封装的Flash芯片）。
→ 结果：零旁路、零停机、零安全争议。

📌一句话总结本章：
快速解决涂装锁死，拼的不是手速，而是“安全肌肉记忆”+“诊断直觉”+“合规敬畏心”。
它像一场外科手术：刀要快，但更要稳；方案要巧，但绝不能越界。

而我们——晋江速捷自动化科技有限公司（2017年扎根晋江，服务比亚迪、中国烟草、恒安纸业等10000+客户的自动化“急救中心”）——
不卖“万能钥匙”，只交“合规钥匙串”；
不承诺“秒解”，但保证“每一步，都有据可依、有迹可循、有人兜底”。

下一站，我们聊聊：
👉 怎么让设备“提前打哈欠”，而不是突然“猝死”？
👉 什么叫“锁死预警指标库”？它不是玄学，是PLC自己写的“体检报告”
👉 为什么你车间缺的不是新设备，而是一份装在U盘里的《快速恢复作业包》？

（温馨提示：3.1章节将公开我们自用的5个早期预警参数阈值——免费，但需留下您的企业邮箱，我们会附赠一份《涂装设备健康自检表》PDF。毕竟，最好的维修，是设备根本没机会坏。）

——晋江速捷自动化科技有限公司｜让自动化设备，靠谱得像个老邻居

各位正在翻着PLC诊断日志、对着HMI报警历史叹气、或刚把第7份《设备停机分析报告》发给生产总监的同仁们——
恭喜，你已经走出了“救火员”阶段，正悄悄摸到自动化运维的VIP席位：
这里不拼谁拧螺丝更快，而比谁“听见设备咳嗽声”更早；
不靠运气等故障发生，而是提前给PLC装上“血压计”、给安全继电器配好“心电监护仪”。

🌟说白了：
锁死不是终点，是设备在喊：“我快扛不住了！”
而我们，要做的不是等它喊破喉咙才冲过去，而是——
教它怎么自己量体温、怎么发微信提醒你“今天有点累”，甚至，提前泡杯枸杞茶备着。

3.1 建立涂装设备“锁死预警指标库”：PLC的体检报告，比老板的年度KPI还准时

你以为PLC只会报错？错。
它每秒都在写日记——只是你没打开“隐藏章节”。

在速捷服务过的10000+台涂装设备里，92%的严重锁死，前72小时都有“亚健康信号”。
它们不吵不闹，就 quietly（安静地）改几个参数：
→ PLC扫描周期从8ms慢慢爬到18ms；
→ 安全继电器吸合时间从12ms拖到47ms；
→ HMI画面刷新延迟从0.3秒变成1.9秒；
→ Modbus TCP重传次数周环比涨300%……

这些，不是“小毛病”，是设备在用二进制语言说：“兄弟，我CPU快烧干了，快给我清缓存、查干扰、换散热垫。”

▶ 我们自用的5个“黄金预警参数”（免费公开，但请认真读完再抄作业）

预警指标	正常值范围	黄色预警阈值	红色预警阈值	速捷实战解读
PLC主任务扫描周期（Scan Time）	≤12ms（中型涂装线）	＞15ms持续5分钟	＞25ms且伴随ERR灯闪烁	≠程序写得烂！大概率是：①IO模块接触氧化；②背板总线积灰；③某台伺服驱动器偷偷漏电流“拖后腿”
安全继电器吸合/释放延迟（Pick-up/Drop-out Time）	吸合≤20ms，释放≤15ms	吸合＞30ms或释放＞25ms	单次＞50ms或波动＞±15ms	别急着换继电器！先测线圈供电电压是否跌至22V以下（喷涂车间常见“电压软塌”）
HMI与PLC通讯响应时间（Ping RTT）	＜80ms	＞120ms持续10分钟	＞200ms且丢包率＞3%	90%是网线问题：非标屏蔽线被喷漆雾气腐蚀、交换机端口老化、或——某台打印机正用同一网段疯狂扫图
关键传感器信号抖动幅度（Signal Jitter）	≤满量程0.5%	＞1.2%持续1小时	＞3%且伴随数值跳变	不是传感器坏了！是：①接地不良（尤其气压/液位变送器）；②信号线与动力电缆平行走线超2m；③喷涂溶剂在接线端子处析出导电结晶
PLC诊断缓冲区（Diagnostic Buffer）错误条目周增量	＜5条/周	＞15条/周	＞30条/周且含“Bus Fault”“Watchdog Timeout”	这是“病历本指数”——条目越多，说明系统正在慢性失稳。别删日志！该查EMC整改了

💡速捷小贴士：
我们在泉州总部机房墙上挂着一块“预警看板”，实时滚动显示合作客户设备的这5项指标。
当某台设备连续2天触发黄色预警，系统自动推送《亚健康干预建议单》——比如：“建议检查烘干段热电偶屏蔽层接地电阻，目标＜2Ω”，并附带我们工程师现场实测视频链接。
预防的本质，不是阻止故障，而是把“突发事故”，变成“预约维修”。

3.2 标准化快速恢复作业包：装在U盘里的“急救包”，比创可贴还管用

很多客户问：“你们工程师一来，20分钟搞定，我们自己为啥折腾2小时？”
答案很实在：
👉 他们不是天赋异禀，是口袋里揣着一套标准化作战装备；
👉 你缺的不是技术，是一份开箱即用、扫码即懂、插上就能跑的“数字工具箱”。

▶ 速捷《涂装锁死快速恢复作业包》V3.2（已交付比亚迪/恒安/中烟等客户现场）

组件	内容说明	为什么它能救命？
🔧 便携式诊断工具清单（实物版）	含：工业级USB-C转RS485调试线（带光电隔离）、微型网络测试仪（带PoE检测）、安全回路通断测试夹（红黑双色，防误接）、防静电万用表笔套（专为喷涂环境设计）	拒绝用手机充电线连PLC！拒绝用家用网线测工业环网！——工具不专业，诊断就容易“误诊”
📚 常见故障代码速查卡（防水覆膜版）	A6尺寸，6色印刷，按品牌（西门子/三菱/台达…）+故障类型（安全类/通讯类/IO类）分区，每条含：现象描述、3步定位法、典型原因、速捷处理工时参考	不用翻200页手册！喷漆房里湿手一擦，照样看得清。背面印着我们工程师电话——扫二维码，直连对应品牌专家
🎬 一键复位操作短视频（动态二维码墙）	每张速查卡角落印一个二维码，扫码即播：如《西门子S7-1200安全PLC强制复位（合规版）》《昆仑通态MCGS密码丢失应急加载》《新代数控系统光栅信号模拟接入》——时长均≤90秒，无废话，只动作	视频里连万用表表笔怎么夹、旋钮该拧几格都标得清清楚楚。我们要求：工程师拍完必须自己照着做一遍，确保“零理解偏差”
📁 PLC/HMI配置备份云盘（加密授权访问）	客户专属空间，存有：原始程序备份、HMI组态文件、网络拓扑图、IO地址表、安全逻辑说明——全部带时间戳与MD5校验码	锁死≠程序丢了！只要备份在，10分钟就能还原到“上周三下午3点”的健康状态。我们坚持：每次升级/修改，必同步云端，且双人校验

📌 实战案例（某食品包装涂布线）：
凌晨2点锁死，HMI黑屏+PLC ERR灯狂闪。值班电工掏出作业包，扫码播放《信捷XC3系列PLC固件异常恢复》，照着视频：
① 插上专用调试线；
② 运行“固件修复工具”（U盘自带）；
③ 输入授权码（预存于卡套内）；
④ 等待3分12秒……绿灯亮，RUN灯稳亮，HMI弹出“系统已恢复”。
→ 全程未联系工程师；
→ 未重启主电源；
→ 未旁路任何安全回路；
→ 恢复时间：3分47秒。

💡速捷小贴士：
这个作业包，我们不卖。
它随每一次深度维保、每一次系统升级、每一次定制化开发，免费植入客户现场。
就像给新车配原厂钥匙——不是赠品，是交付标准的一部分。

3.3 智能化升级路径：边缘计算网关 + 预测性维护模块，让设备自己写“辞职信”

最后，聊点“未来感”，但绝不画饼——因为这套方案，已在恒安纸业晋江基地稳定运行14个月，锁死率下降83%。

▶ 不是上“高大上云平台”，而是装一台“懂涂装的翻译官”

我们不推“全厂上云”，因为很多涂装车间连稳定WiFi都没有。
我们推的是：一台巴掌大的边缘计算网关（速捷SC-EdgeBox），直接装进PLC柜，不占空间，不改布线，不通外网。

它干三件事：
✅ 实时翻译：把PLC原始数据（字节流）→ 解析成“人类能懂的语言”（如“左喷枪气压传感器信号衰减12%，建议清洁膜片”）；
✅ 本地预警：基于前述5个黄金指标，自主触发分级告警（柜内蜂鸣+HMI弹窗+企业微信推送），所有分析在本地完成，数据不出车间；
✅ 预测性维护：通过学习设备历史数据，它能告诉你：
> “当前烘干风机轴承振动趋势显示，预计17天后达到更换阈值，建议安排在下周三夜班停机窗口”
> “安全继电器K1吸合延迟逐日上升，已偏离基线23%，建议本周内检测线圈供电质量”
