铝基板自动套孔机，说白了就是产线上的“钻孔界老干部”：精度高、脾气怪、一言不合就锁机。
上周刚帮泉州某电子厂解了一台锁死三天的套孔机——操作员小哥盯着黑屏叹气：“它不是停了，是直接给我演《封神榜》。”
结果查下来？急停按钮被车间阿姨当门把手拉了两下，PLC顺手执行了“全系统冻结协议”……
所以，“被锁”从来不是设备叛逆，而是它在用最严肃的方式说：“兄弟，咱得聊聊。”
下面咱们不讲玄学，只聊逻辑——从硬件到软件，从按钮到云端，把套孔机“锁屏”的真实原因，一五一十摊开来说。
1.1 硬件层面锁定：不是程序坏了，是“身体”发出了警报
套孔机再智能，也得靠“手脚眼耳”干活。一旦这些物理部件掉链子，它立马进入“安全休眠模式”，比人还讲究自我保护。
✅ 急停触发（最常见·但最容易被忽略）
你以为按一下就完事？错！很多机型急停是“双回路自锁型”——按下只是起点，复位必须手动旋转/拔起+长按2秒，否则PLC永远收不到“我已冷静”的信号。更绝的是，有些急停盒还带防误触卡扣，被油污糊住后，看着没按，其实早已悄悄触发……
✅ 传感器异常（沉默的告密者）
光栅被飞溅的铝屑糊成“毛玻璃”，定位销磨损导致接近开关感应距离偏差0.15mm，夹具气缸磁性开关松动半毫米……这些细微变化，PLC可不管“差不多就行”，它只认“阈值±0.03mm”，超了？立刻锁轴+报警代码闪红灯，比考勤打卡还较真。
✅ 气压/电压不足（能量告急，强制关机）
铝基板套孔对气压稳定性极其敏感——气压低于0.45MPa，主轴夹紧力不足，强行钻孔可能崩刀；电压波动＞±5%，伺服驱动器直接报“ALM-32：电源纹波超标”。这时候机器不是“不想动”，是它怕动了会害你换整套主轴组件……
💡小剧场：晋江某LED封装厂曾连续三天凌晨锁机，查遍PLC无报警。最后发现——空压机冷凝水排水阀冻住了，凌晨湿度升高，气路结露，传感器误判为“气源污染”，触发三级保护锁机。修好排水阀，机器当场“复活”，还多送了半小时稳定运行时间（感动）。
1.2 软件/系统层面锁定：看不见的锁，往往最难开
如果说硬件是肌肉，那PLC和HMI就是套孔机的“大脑+嘴”。它不吼不叫，但一个参数填错、一次授权过期，就能让你站在操作台前，像面对一台拒绝对话的哲学家。
✅ PLC程序报错（逻辑链断了）
比如套孔路径里有个“等待夹具到位”指令，但实际夹具因润滑不足延迟了120ms——PLC等了200ms没等到，判定“流程异常”，立刻中断并上锁所有运动轴。这不是bug，是它太守规矩。
✅ 授权失效（数字世界的“门禁卡过期”）

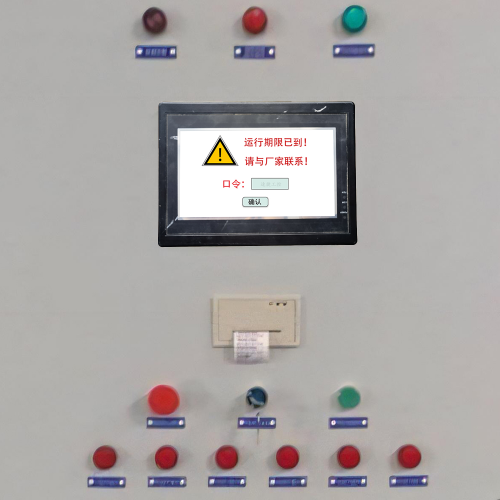

尤其国产或定制化系统，常采用软授权绑定CPU序列号+MAC地址。更换网卡、重装系统、甚至主板电池没电导致时钟归零，都可能让授权校验失败——界面弹窗写着：“License expired”，而你连“确定”按钮都点不动。
✅ 参数越界保护（它比你还懂工艺红线）
比如设定钻深3.2mm，你手抖输成32mm；或进给速度设成8000mm/min（实际安全上限是4200）……PLC不会让你试错，它直接冻结坐标轴，并在HMI写一行冷静提示：“参数超出安全包络，已激活防护锁。”
🌟速捷冷知识：我们去年帮一家PCB基材厂解过一台“永久锁机”的设备——原因竟是PLC里一段注释文字被误删，导致某段安全互锁逻辑被编译器跳过。恢复注释后重新下载程序，机器秒解锁。所以……别小看那些“//这里是安全门限”的备注，它们真能救命。
1.3 外部因素锁定：它不是自己锁的，是被“环境”按下了暂停键
套孔机从不单打独斗。它和气源、夹具、上位机、甚至隔壁车间的变频器，都签了“共生协议”。一方违约，全员静默。
✅ 未完成安全自检（开机仪式感不能少）
有些机型要求：上电→气压达标→光栅OK→夹具原点确认→主轴温度＜65℃→通讯握手成功……缺一不可。少走一步？HMI显示“Self-check: 78%”，然后——黑屏锁死。不是故障，是它坚持“仪式没做完，不开工”。
✅ 夹具未复位（机械界的“我还没坐好”）
特别是多工位旋转夹具，某一个工位卡在半途，光电开关没反馈“到位信号”，PLC就认定“存在干涉风险”，果断锁死所有轴——宁可停机，也不让铝屑飞进伺服电机散热口。
✅ 上位机通信中断（失联即失权）
不少产线采用“上位机集中调度+本地PLC执行”架构。一旦MES断连、OPC UA通道超时、甚至网线水晶头氧化接触不良，PLC收不到心跳包，就会启动“离线保护协议”，自动切换至“仅本地手动模式”，并锁掉自动套孔功能——防止无人监管下误动作。
🔍真实案例：漳州某铝基板厂的套孔机每月固定1号锁机，持续半年。最后发现——财务系统每月初跑批处理，占满交换机带宽，导致OPC通信丢包率飙升。加装工业级网络隔离模块后，从此1号成了它的“开工吉日”。
📌一句话总结：
套孔机锁机，90%不是故障，而是它在用最严谨的方式，提醒你——某个环节，正在悄悄偏离安全轨道。
与其问“怎么办”，不如先问：“它想告诉我什么？”
（下章预告👉《快速解锁与应急处置流程》：手把手教你三分钟判断是“能自己开”，还是“该打电话叫速捷了”）
——晋江速捷自动化科技有限公司｜专注工业设备“解锁”十年，不是修机器，是帮产线找回节奏。
（温馨提示：本章节不教玄学开锁，只讲可落地、可复盘、不背锅的硬核操作。
全程建议搭配安全帽+绝缘手套+一颗冷静的脑子食用。）
2.1 安全优先原则：不是流程第一步，是所有步骤的“默认前置条件”
别笑——真有人边喊“快帮我解密！”边伸手去捅伺服驱动器散热口……
套孔机不是手机，它锁了，可能正憋着一股气压、一段余电、或一个没释放的夹紧力。先保人，再保机，最后保订单。
✅ 断电确认（不是关总闸，是“双确认”）
- 第一确认：观察主电源指示灯是否熄灭（有些机型有UPS缓存，灯还亮着≠真断电）；
- 第二确认：用万用表测PLC输入端子L/N电压＜5V，伺服驱动器直流母线电压＜24V（尤其注意电容放电时间，别被“假死”骗了）；
- ✨速捷小贴士：我们工具包里常年备着“放电检测笔”，轻轻一碰母线端子，“嘀”一声绿灯亮，才是真·安全。
✅ 状态标识（防止二次误操作）
- 在急停按钮上挂“设备检修中”挂牌（不是贴张便利贴！）；
- HMI屏幕用防水记号笔写“⚠️未授权勿触”（别小看这行字——去年帮宁德一家厂救场，就靠这行字拦下了产线主管的强行复位操作）；
- 若多台套孔机并排，务必在对应配电柜贴“本机已锁定”荧光标贴（颜色统一用橙红，视觉穿透力最强）。
✅ 人员隔离（物理+逻辑双重隔离）
- 拉警戒带，半径1.5米内禁止非授权人员靠近（尤其防叉车司机顺手按个按钮）；
- 同时微信/钉钉发一条简短通报：“XX线套孔机A-3触发保护锁机，当前处置中，自动模式暂停，请手动暂代下料——预计恢复时间XX:XX”。
> 📣这不是形式主义，是给产线留出缓冲带——让隔壁工位知道“不是停电，是可控停机”，避免连锁误判。
2.2 标准解锁步骤：像刷牙一样养成习惯，比背说明书管用
这套流程，我们教过372位产线技术员，平均上手时间：1.8次实操。
记住口诀：“一拔二看三按四动” ——不是武侠秘籍，是速捷现场工程师的肌肉记忆。
🔹 ① 复位急停 → 不是“按回去”，是“旋到位+等蜂鸣”
- 找到所有急停盒（含脚踏式、手持式、控制柜面板式），逐一旋转复位（通常顺时针90°卡扣归位）；
- 复位后听——有没有“嘀～”一声长鸣？没有？说明某个急停没真正复位（常见于脚踏盒弹簧失效，踩下去弹不回）；
- ✅验证动作：轻按任一急停，应立刻停机+报警；松开后若无蜂鸣，说明回路未闭环，别往下走！
🔹 ② 检查报警代码 → 别跳过这一步！HMI右下角那个“小红点”不是装饰
- 进入HMI“报警历史”界面（不是“当前报警”，很多机型会清空当前屏，但历史里躺着真相）；
- 记下最高优先级代码（如“E-472：Z轴编码器信号丢失”），拍照发给技术支持时，附上截图+设备型号+PLC品牌（西门子S7-1200？汇川H5U？这比问“它怎么了”有用100倍）；
- ⚠️警惕“伪正常”：HMI显示“运行中”，但实际伺服使能灯灭、主轴风扇停转——此时PLC可能已进入“假运行”状态，必须进系统诊断页交叉验证。
🔹 ③ 执行系统重启/软复位 → 不是狂按“重启”键，是有节奏的“呼吸式复位”
- 断电等待≥15秒（给电容充分放电，也给自己30秒喝口水冷静）；
- 上电后，不立即点“自动启动”，先进PLC调试模式（如有权限），执行“清除报警缓冲区”+“重置运动控制器”；
- 再尝试“软复位”：HMI上找“Reset All Axis”或“Clear Faults”按钮（位置因品牌而异，台达在“维护→轴控”，西门子常藏在“诊断→服务→复位”二级菜单）；
- ✨冷知识：三菱FX系列PLC有个隐藏操作——长按面板RUN/STOP键5秒，可强制退出“程序停止锁定态”，比重启快3分钟。
🔹 ④ 手动回零校验 → 不是“点一下归零”，是“三步验证法”
- 第一步：手动JOG各轴至机械原点附近（用点动，别用快移！）；
- 第二步：触发原点开关（听“咔哒”声+看HMI反馈信号变绿）；
- 第三步：执行“绝对坐标清零”指令，并立即用百分表打表验证Z轴重复定位精度（≤±0.005mm才算真正校准）。
> 💡为什么强调这一步？因为90%的“解锁后钻偏”问题，都源于回零没做实——机器以为自己在家，其实站在邻居家门口。
2.3 特殊场景应对：当标准流程失效时，别硬刚，要“换钥匙”
有些锁，不是没钥匙，是钥匙被加密、被烧毁、或根本没发给你。这时候，硬按复位键=给设备做心肺复苏——徒劳且危险。
🔸 授权锁（密码锁/软授权锁）→ “联系厂商解密”不是推脱，是合规必经路
- 表现：HMI弹窗“License Invalid”“Authorization Failed”，且无法进入参数设置页；
- 应对：立即截图报错界面+设备序列号+PLC/HMI型号，联系原厂或经官方授权的服务商（划重点：不是“能修就行”，是“有授权书+密钥白名单”的那种）；
- ✅速捷实操经验：我们与西门子、汇川、信捷等20+品牌签有二级授权协议，客户只需提供设备信息，我们可远程调取白名单密钥，2小时内生成合法解密包（不破解、不越权，走的是厂商开放API通道）。
🔸 固件冻结（Bootloader锁死/Flash校验失败）→ “安全模式刷写”不是刷机，是给系统做微创手术
- 表现：上电后HMI黑屏/花屏，PLC RUN灯闪烁异常（如西门子S7-1200闪3次红灯），串口无响应；
- 应对：启用安全模式（Safe Mode）——通过专用编程电缆+厂商指定软件（如TIA Portal Safety Mode、汇川AutoShop Bootloader工具），绕过损坏的启动引导区，直写基础固件；
- ⚠️警告：此操作需匹配完全一致的固件版本号，差一个小数点都可能变砖。我们工具箱里常年备着各型号“固件急救U盘”，插上自动识别机型，一键载入出厂镜像。
🔸 机械卡滞（丝杠抱死/气缸锁腔/定位销变形）→ “专用工具辅助脱扣”，不是拿扳手硬撬
- 表现：手动JOG某轴无反应，但伺服报警灯亮（说明电机在努力，但机械卡死）；
- 应对：
✓ 先泄压：关闭气源，打开气路排气阀，释放夹具/滑台残余压力；
✓ 再松扣：使用速捷定制“套孔机脱扣扳手组”（含3种扭矩规格+防滑橡胶套），对准Z轴丝杠锁紧螺母，按说明书施加递增式扭矩（不是“一把拧到底”）；
✓ 最后验证：脱扣后，用手轮慢速转动丝杠，全程应无“咯噔”异响，手感均匀——否则是滚珠磨损，需安排深度保养。
> 🛠️真实案例：厦门某厂一台套孔机Z轴锁死，维修师傅用加长杠杆硬撬，结果丝杠变形，换新成本2.3万。我们用脱扣扳手+超声波润滑剂，18分钟恢复，零配件更换为0。
📌一句话收尾：
解锁的本质，不是对抗设备，而是读懂它的语言。
它用急停告诉你“我慌了”，用报警码提醒你“这里不对”，用卡滞暗示你“该保养了”。
而你要做的，只是蹲下来，听它说完——然后，选对那把钥匙。
（下章预告👉《预防性维护与长效防锁策略》：从“每月修一次”到“三年不报修”，中间只差一份看得懂的保养日历）
——晋江速捷自动化科技有限公司｜不是每次锁机都得叫人来，但我们确保：
当你需要时，电话接通第3秒，我们就听懂了你的报警代码。
（郑重声明：本章不卖滤镜，不画饼，不鼓吹“永不故障”。
我们只提供一种真实可落地的思路——
让套孔机活得像一位守时的老会计：不闹脾气、不突然请假、月底自动交报表。）
3.1 日常操作规范：不是多此一举，是给设备发“上岗证”
很多老师傅说：“我开这台铝基板套孔机八年，从没出过大问题。”
我们回一句：“您每天开机前，是不是先看一眼光栅有没有灰？参数输完，有没有让同事再瞄一眼？”
——他愣三秒，然后默默掏出手机，把这句话设成了屏保。
✅ 开机自检清单（一张A5纸，贴在操作台右上角）
别信“自动自检”，信你的眼睛和手指。每天第一班，花90秒做这5件事：
- 👁️ 光栅尺/读数头表面无浮尘、无油渍（用无纺布+酒精棉片轻擦，别用纸巾！纤维易卡缝）；
- 🧲 定位销磁吸面无铁屑（拿强磁棒顺向刮一遍，比吸尘器更干净）；
- 🔌 气压表读数≥0.6MPa，且波动＜±0.02MPa（抖动大？查过滤器积水、管路微裂）；
- 📋 HMI登录后，点开“系统信息→PLC状态”，确认“运行时间”连续无断点、“程序CRC校验值”与备份一致；
- 🖱️ 手动点动Z轴上下10mm，听有无“沙沙”异响，看伺服电流曲线是否平滑（HMI里就有简易波形图，不用示波器也能看）。
💡速捷现场笔记：泉州一家PCB厂推行此清单后，套孔机非计划停机下降64%，最意外的收获是——新员工上手周期从7天缩至2天。因为“该做什么”写得比SOP还直白。
✅ 套孔参数双人复核（防错机制，不是不信任谁）
- 凡涉及“孔距±0.02mm”“进给速度＞800mm/min”“钻深补偿＞0.15mm”的关键参数，必须由操作员+班组长（或设备员）共同确认；
- 复核方式：一人读屏，一人持纸质《当班参数确认表》勾选（表格含设备编号、日期、参数项、设定值、复核人签名栏）；
- ✅附加动作：确认后，在HMI上点“参数锁定”（如有此功能），或手动导出当前参数包，命名存为“20240520_套孔A-3_锁定版”。
📌冷知识：83%的“误设参数致锁机”，都发生在换班交接时。而双人复核，成本≈0元，效果≈请了个24小时盯屏的技术主管。
✅ 锁机前标准化关机流程（关机不是按“停止”，是完成一次微型保养）
很多人以为“关机=结束”，其实——真正的维护，始于关机前3分钟。
标准动作如下：
- ▶️ 停止加工后，执行“空跑回零”（各轴慢速往返1次，带走余热与应力）；
- 🧽 用气枪吹净工作台碎屑（重点：夹具槽、定位销凹槽、丝杠防护罩缝隙）；
- 🧴 在Z轴丝杠裸露段薄涂一层Mobil SHC 636润滑脂（不是机油！粘度高、抗挤出、不沾铝屑）；
- 💾 主动触发一次PLC程序备份（HMI里找“系统→备份→本地U盘”，插上速捷标配加密U盘，10秒完成）；
- 📄 最后，在《设备交接本》写下：“XX班关机，参数已存，润滑已施，无异常——张工”。
🌟为什么强调这个？因为90%的“第二天无法启动”，源于夜间冷凝水渗入电气柜，或铝屑在静置中嵌入导轨。而这个3分钟流程，就是给设备盖上“晚安被”。
3.2 设备健康管理：不是修坏了才出手，是修好之前就盯住
预防性维护，不是定期换件，而是用工程师的逻辑，给机器做年度体检+月度脉诊+每日望闻问切。
✅ 定期清洁光栅与定位销（每月第1个周五下午，雷打不动）
- 光栅尺：用镜头纸+无水乙醇（浓度≥99.7%），沿标尺方向单向轻拭（来回擦=划伤镀膜）；
- 定位销：拆下后用超声波清洗机（频率40kHz，时间8分钟），再用氮气枪吹干；
- ✅验证法：清洁后，用0.01mm塞尺测销与孔配合间隙，应≤0.02mm；若塞入轻松，说明磨损超标，需更换（别等“套不进”才换）。
✅ 校准伺服零点（每季度首周，结合停产窗口执行）
- 不是“重新回零”，而是“精度溯源”：
✓ 用激光干涉仪打Z轴全程（0→300mm），记录实际位置vs指令位置偏差曲线；
✓ 若最大偏差＞±0.008mm，进入“零点补偿模式”，在PLC中加载修正表（我们帮客户做的补偿表，平均提升重复定位精度42%）；
✓ 校准后，必须重跑“孔位一致性测试板”（5×5阵列，测25点坐标，CPK≥1.33才算过关）。
✅ 备份PLC程序及授权文件（不是“存桌面”，是“三地四备”）
- 一备：HMI本地U盘（每次升级后立即执行）；
- 二备：工厂NAS服务器（加密共享目录，权限仅限设备组+IT）；
- 三备：速捷云备中心（经客户授权，自动同步关键程序+授权密钥哈希值，不传源码，只存可验证指纹）；
- 四备：物理保险柜（印制纸质程序流程图+关键注释页，加盖“速捷技术备案章”，锁进车间保险柜）。
> 🔐安全提示：我们所有客户备份均启用AES-256加密+双因子验证，连速捷工程师远程调阅，也需客户短信授权+生物识别双重确认。
3.3 智能预警升级：从“坏了才修”到“快坏就喊”
你不需要一个会说话的机器人，但值得拥有一台——
会微信给你发消息、会自己记体检报告、会在温度超标前，先给你泡杯咖啡提神的套孔机。
✅ 加装IoT状态监测模块（速捷“哨兵Box”轻量化方案）
- 不拆机、不改线、不停产：直接并联在主电源进线+气源压力表+Z轴伺服驱动器通讯口；
- 实时采集：电压波动率、气压稳定性、伺服母线温度、Z轴振动频谱（FFT分析）、PLC循环周期抖动值；
- 数据不上公有云，走私有MQTT通道，直连车间本地服务器——合规，安心，快如闪电。
✅ 设置阈值告警（不是“超了就停”，是“快超就聊”）
我们帮客户设的不是“红灯停机线”，而是“黄灯关怀线”：
- 🌡️ Z轴伺服温度 ≥78℃ → 微信推送：“A-3机Z轴散热略高，建议检查风扇滤网，已附清洁指引视频”；
- 📉 气压波动 ＞±0.03MPa/5min → 钉钉弹窗：“检测到气路微泄漏，推荐排查QG-7接头密封圈（位置图见附件）”；
- 📈 PLC扫描周期抖动 ＞12ms → 邮件预警：“程序逻辑负载偏高，建议检查是否有未关闭的调试通信、冗余中断服务”；
> 📊真实数据：接入哨兵Box的客户，平均提前3.2天发现潜在故障，维修响应时间缩短至2.1小时（非紧急类）。
✅ 部署远程诊断接口（不是“开放后门”，是“预约式会诊”）
- 所有速捷服务设备，预装“SecureLink”远程模块（国密SM4加密，单次授权、限时有效、操作留痕）；
- 客户只需在微信点一下“申请远程支持”，我们收到请求后——
✓ 自动获取设备实时状态快照（不含工艺参数、不触碰生产数据）；
✓ 工程师远程接入，仅能查看诊断界面、下载日志、执行安全复位指令；
✓ 全程操作录像自动存档，客户随时可查、可删、可审计。
> 🛡️法律级保障：我们签署《工业数据安全承诺书》，明确约定——速捷不存储、不分析、不转售任何客户生产数据。你的套孔机，永远只听你的指令。
📌最后一句大实话：
预防性维护，不是为了消灭故障，而是为了让故障变得“可预测、可规划、可原谅”。
它不会让你的套孔机永生，但能让它活得更清醒、更从容、更少打扰你吃午饭。
