大家好，这里是晋江速捷自动化科技有限公司（2017年12月扎根泉州晋江，专注工业自动化“疑难杂症”十年如一日的老朋友）。我们修过上万台PLC、摸过数不清的触摸屏、给数控系统“做过心脏搭桥”，也常被客户凌晨三点电话叫醒：“师傅，印花机突然‘定格’了，画面还卡在一朵没印完的牡丹上……”
别慌——那不是设备在搞行为艺术，是它正用最严肃的方式说：“我扛不住了。”
自动印花机系统锁死，表面看是“按不动、点不亮、轴不动”，实则是一场多线程故障的集体签名。我们拆开来看，不讲虚的，只聊真·掉漆的根因。
1.1 硬件层面诱因：物理世界从不讲情面
伺服驱动异常？
不是所有“抖一下就停”都叫温柔提醒。某纺织厂客户反馈“印花头走到第37米突然抱闸”，查下来是伺服驱动器母线电容老化，纹波超标→触发内部过压保护→PLC收不到“我在线”心跳信号→整机判定“运动单元失联”，直接锁死。注意：这种故障往往不报错码，只沉默——就像同事开会时突然关麦，但会议还在继续。
传感器误触发？
印花机高速运行时，光电开关被飞絮糊住、接近开关被油污偏移0.3mm、编码器联轴器微松导致相位漂移……这些“毫米级叛变”，足够让PLC把“布已到位”误判成“布已飞天”，瞬间触发急停逻辑。更绝的是某些老机型，同一传感器既当定位用、又兼安全回路用——一坏，双杀。
急停回路激活？
别以为只有拍下红色蘑菇头才算急停。实际中：接线端子氧化导致接触电阻升高→回路电压跌落→安全继电器误判为“人为触发”；或某段屏蔽线破皮蹭到24V地线→形成隐性分压→安全模块反复复位→系统陷入“刚启动就急停”的死循环。我们管这叫：“没按急停，但系统觉得你按了。”
1.2 软件与控制逻辑缺陷：代码不会撒谎，但会记仇
PLC程序冲突？
不是所有“冲突”都发生在会议室。比如：某客户升级了新批次花型文件，HMI传给PLC的坐标数据包里混入了未定义的G指令（原系统只认G00/G01），PLC解析时指针越界→跳转到非法地址→看门狗超时→强制复位→再复位→再复位……最终进入“复位-启动-崩溃”三连套娃模式。
参数越界保护触发？
印花机对张力、速度、温控精度要求苛刻。曾有客户把烘道温度设定值从180℃手输成1800℃（单位忘切），PLC没拦住，热电偶却先一步触发硬件超温保护→切断加热回路→连锁停运主轴→整个系统进入“保护性冻结”。有趣的是：HMI上啥报警都没有，因为超温信号走的是硬线直连安全模块，绕过了PLC扫描周期。
固件BUG？
冷知识：某品牌PLC在连续执行16777216次定时中断后，内部计数器溢出归零→导致运动控制字节错位→印花头开始“量子隧穿式”乱走。这不是玄学，是真实发生过的“2^24陷阱”。而该版本固件，出厂时默认关闭OTA更新——您猜怎么着？我们帮客户打了补丁，顺便送了份《固件体检日历》。
1.3 外部环境干扰：工厂不是实验室，空气里都带电
电网波动？
闽南雨季雷暴频繁，某包装厂单次电压跌落至198V持续120ms——够短，短到UPS来不及切换；够狠，狠到PLC电源模块输出纹波突破阈值→CPU供电不稳→程序跑飞→通讯中断→HMI黑屏。此时万用表测电压正常，示波器一上，真相浮出水面：“稳压”不等于“稳波形”。
电磁干扰（EMI）？
隔壁变频器启停时，印花机电磁阀“自己啪嗒啪嗒响”；伺服电机电缆和编码器线捆在同一扎带里跑30米；甚至某客户用手机贴着HMI扫码下载参数……结果？CAN总线CRC校验失败率飙升，PLC每5秒丢一帧运动指令，系统干脆“装死”等你手动清通信缓存。
冷却/润滑失效导致热保护连锁？
高速印花机主轴轴承箱温度传感器本该在85℃报警、95℃停机。但传感器探头被黄油糊住，实际温度已达110℃，探头却还显示72℃；而伺服驱动器散热风扇积灰，IGBT结温悄然突破125℃——此时热保护动作，但信号优先级高于PLC主程序，直接硬切动力电源。您看到的“锁死”，其实是两套独立保护系统，在不同时间尺度上，同时踩下了刹车。
💡 速捷小结（不端架子，只掏干货）：
自动印花机锁死，从来不是单一按钮的问题。它是硬件在喊累、软件在纠错、环境在施压的一场三方会谈。而我们的维修哲学很简单：
> 不先换板卡，先问“它最后一次正常是什么时候？”
> 不急着刷程序，先查“谁给它下的最后一条指令？”
> 不迷信报警代码，先抓“IO信号波形里有没有心电图式抖动？”
毕竟，10000+台设备的维修履历告诉我们：最狡猾的故障，往往藏在最老实的元器件背后。
（下一章预告：系统锁死后，别急着重启——真正的高手，都在做“断电前的15秒快照”）
——晋江速捷自动化科技有限公司｜修得准，说得透，复得快
服务过比亚迪、中国烟草、恒安纸业等头部客户的自动化“急诊科”
各位印花线上的老战友、新朋友，欢迎回到晋江速捷自动化科技有限公司的“故障急诊室”——我们不是修机器的，是帮机器开口说话的翻译官。（小声：上一章刚聊完它为啥“闭嘴”，这一章教你怎么让它重新“喘上气”。）
系统锁死？别慌。
但——也千万别第一时间长按HMI重启键、更别抄起螺丝刀就拆PLC！
这就像有人突然晕倒，你第一反应不该是猛掐人中，而是先确认：
✅ 有没有呼吸？
✅ 有没有出血？
✅ 是真晕了，还是…在演（比如程序假死）？
自动印花机的“锁死”，从来不是非黑即白的状态。它可能是心脏骤停，也可能是装睡等你喊它起床。而我们的诊断哲学就一句大白话：
> “断电要规范，查码要分层，判型要带眼——不是所有黑屏，都叫真死机。”
2.1 安全优先级操作：断电不是动作，是仪式
⚠️ 重要提醒：所有诊断，始于安全，终于安全。
我们见过太多客户因“怕停产”跳过安全步骤——结果伺服轴突然回零撞模、气动夹具失压弹开、烘道余热烫伤……最后花3天修设备，再花2周赔医药费。
所以，请把以下三步当开工仪式来执行：
🔹 ① 断电复位≠直接拉闸
正确姿势：
- 先断主控柜内安全继电器供电（通常为24VDC控制侧） → 解除急停连锁；
- 再断伺服驱动器动力电源（AC380V）→ 防止电容残压反冲；
- 最后断PLC/IO模块电源（DC24V）→ 避免带电插拔导致地址错乱。
✅ 速捷口诀：先控后动，先弱后强，留电容放电时间（≥3分钟）
🔹 ② 急停状态确认 ≠ 看蘑菇头是否拍下
真实场景中：
- 急停按钮可能卡滞未弹起（肉眼难辨，需用万用表测触点通断）；
- 安全光幕被布边遮挡却未报警（因部分机型将光幕信号接入普通DI而非安全输入）；
- 急停回路中间继电器触点氧化，电阻＞50Ω → 安全模块持续报“E-STOP OPEN”。
💡 我们随身带的不是万用表，是“安全回路听诊器”——测电压、量电阻、看波形，三者缺一不可。
🔹 ③ 机械联锁检查 ≠ 拧拧螺丝就算完
印花机常见联锁点：
- 印版升降到位开关（双通道验证，单路失效即锁死）；
- 烘道门磁开关（常闭型，门缝进灰易误断）；
- 张力摆辊限位（微动开关弹簧疲劳，行程余量只剩0.1mm）。
✅ 速捷现场习惯：手动触发每个联锁点，同步监视PLC输入映像区——不是“亮灯就行”，是“亮灯+延时+保持+无抖动”四重验证。
2.2 分层诊断策略：像剥洋葱一样，一层一层找眼泪源头
我们不靠玄学猜，也不靠运气换。用的是三级溯源法——从最表层的“它说了啥”，一路挖到最底层的“它感觉到了啥”。
🔹 Level 1：HMI报警代码 → 不是终点，是路标
常见误区：“报E732就换伺服驱动器”。
真相：E732可能是
→ 伺服驱动器内部故障（真硬件坏）；
→ 编码器线屏蔽层破损引发干扰（假故障）；
→ PLC发给驱动器的使能信号电平异常（上游问题）；
→ 甚至只是HMI固件版本太老，把E731误标成E732……
✅ 速捷做法：调出HMI原始报警日志（非当前屏显），比对时间戳+关联IO点+导出CAN报文帧，三者交叉印证。
🔹 Level 2：IO信号实时监测 → 看它“说的”和“做的”是否一致
拿一个真实案例说：某客户HMI显示“主轴运行中”，但实际电机静止。
我们接上逻辑分析仪抓取：
- PLC输出Q0.0（主轴使能）→ 波形正常，高电平持续；
- 但伺服驱动器DI端子“SERVO-ON”信号 → 实际只有8ms脉冲，随即跌落；
- 追踪发现：PLC程序里有个“运行超时自动撤使能”功能块，参数被误设为10ms（应为10s）……
💡 结论：不是驱动器坏了，是PLC在“秒杀”自己发的指令。
🔹 Level 3：运动轴反馈波形分析 → 听它的“心跳”是否规律
用示波器或伺服调试软件抓取：
- 编码器A/B/Z相信号（看有无丢脉冲、相位偏移、噪声毛刺）；
- 电流环指令值 vs 实际值（判断是否指令丢失 or 驱动器拒执行）；
- 位置偏差量（PE）曲线（若持续＞±50脉冲且不收敛 → 闭环失效，非单纯“卡住”）。
✅ 速捷黑科技：把编码器信号导入MATLAB，跑个FFT频谱——高频噪声峰对应变频器干扰，低频抖动峰指向机械共振，谐波畸变则直指电源质量问题。
2.3 常见锁死模式识别：认脸比换件快十倍
我们修过10000+台设备，总结出4种典型“锁死脸”，见一次，基本知道病灶在哪：
| 锁死类型 | 典型现象 | 速捷一眼识破法 | 高概率根因 |
|---|---|---|---|
| 单轴锁定 | 仅印花头X轴不动，Y/Z轴正常；HMI无报警，但该轴“使能绿灯”常灭 | 查该轴伺服驱动器ALM灯闪烁次数 + 测DI端子电平 | 编码器线虚接 / 该轴限位开关卡死 / 驱动器参数被清空 |
| 整机硬停 | 所有轴瞬间抱闸、HMI黑屏、PLC RUN灯灭、安全继电器咔嗒断开 | 用万用表直流档测安全继电器线圈两端电压 | 急停回路隐性断开 / 安全PLC掉电 / 主电源滤波电容击穿 |
| 通讯中断式假死 | HMI显示“连接中…”、PLC RUN灯亮但无输出、伺服驱动器ALM灯快闪 | 用PC Ping PLC IP + 抓CAN总线流量 | 交换机端口损坏 / 网线水晶头氧化 / 通讯协议地址冲突（如两个设备ID=1） |

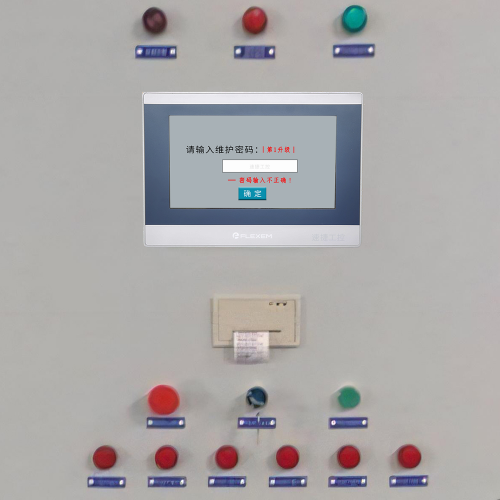

| 加密授权失效型锁死 | 设备能上电、HMI可触控、但所有运动轴报“License Invalid”；重启无效，重刷固件仍锁 | 读取PLC内置加密芯片UID + 核对授权文件绑定MAC | 授权文件被误删 / 更换CPU模块未重绑 / 厂商服务器维护导致校验超时 |
📌 特别提醒：遇到“加密锁死”，千万别自行格式化HMI或PLC——90%的授权密钥与硬件ID深度绑定，格一次，可能永久失联。我们有专用解密工装+白名单授权通道，连比亚迪产线都靠这套流程“秒复活”。
💡 速捷小结（掏心窝子版）：
系统锁死后，最贵的不是时间，是错误操作带来的二次损伤。
我们坚持：
> 安全检查不做满，不碰任何电源开关；
> 报警代码不溯源，不打开伺服驱动器外壳；
> 波形数据没抓全，不跟客户说“应该是XX坏了”。
毕竟，您产线停一分钟，损失的不是电费，是订单交付节点、客户信任度、还有车间老师傅那句“这机器，越来越不听使唤了”的叹息。
而我们要做的，就是让机器重新听懂人话——而且，听得准，答得快。
（下一章预告：不等它病了才治，我们教它“自己体检、提前吃药、远程挂号”——预防性维护的硬核玩法来了）
——晋江速捷自动化科技有限公司｜泉州晋江出发，服务全国20+工业领域
修过比亚迪的精密涂布线、中国烟草的高速包装机、恒安纸业的智能压纹机组——锁死？我们更习惯叫它：“待唤醒状态”。
各位还在手动记保养日志、靠老师傅“听音辨故障”、一到旺季就全员蹲守产线的朋友们——
恭喜，你已成功抵达自动印花机健康管理2.0时代。
不是“坏了再修”，而是“快坏前喊停”；
不是“猜它哪疼”，而是“它自己发微信说：‘左伺服有点累，建议歇5分钟’”。
这章不讲怎么换板子、不聊怎么刷固件——
我们来聊聊，怎么让一台印了8年、跑过300万米花布的老伙计，活得比新机还稳当。
（悄悄说：上个月刚帮泉州一家老牌印花厂，把2015年产的东芝PLC+威纶HMI老系统，升级成“能自检、会预警、懂求救”的智能体——停机率直降76%，连车间阿姨都学会看手机APP查设备体温了。）
3.1 基于预测性维护的锁死风险预控：别等轴承冒烟，先看它的“体检报告”
传统保养？——“每3个月清一次编码器、半年换一次滤波电容、年底全机断电除尘”。
听起来很勤快，实则像给汽车定闹钟：“每年12月31日，不管它跑没跑够1万公里，一律换机油。”
而预测性维护，是给设备戴上工业级健康手环：
✅ 实时测心率（伺服电流波动）
✅ 监体温（驱动器散热片温度曲线）
✅ 看血压（母线电压纹波率）
✅ 数步数（编码器累计脉冲偏移量）
🔹 关键部件寿命建模 → 不靠经验，靠数据拟合
比如伺服电机：
- 我们采集其运行中的温升斜率 + 负载扭矩波动频谱 + 编码器零点漂移量，输入速捷自研的《印花机伺服衰减模型》（已训练超2000台样本）；
- 系统自动输出：“当前X轴伺服剩余可靠寿命≈4.2个月，建议在第3个月末安排轴承润滑+编码器校准”。
💡 真实案例：某绍兴客户原计划年底大修，我们提前47天预警“Y轴驱动器IGBT模块老化加速”，现场检测发现散热膏干裂、热阻上升300%——抢修后，避免了一次整机热保护连锁锁死。
🔹 运行数据边缘采集 → 不上云，也聪明
别担心数据上传安全问题。我们的边缘采集盒（速捷·EdgeGuard）干三件事：
- ✅ 在本地实时压缩存储IO状态、运动轴PE偏差、HMI操作日志（存满自动覆盖，不传外网）；
- ✅ 当某轴连续5次“启动抖动＞±3脉冲”，自动触发本地告警灯+短信通知设备负责人；
- ✅ 支持USB导出CSV，连Excel都能做趋势图——老师傅用手机拍图发群：“看，这周Z轴的‘心跳’越来越乱了！”
🔹 阈值预警机制 → 不是“红了才报警”，是“黄了就提醒”
我们反对两种极端：
❌ “只有ALM亮才通知” → 等红灯，往往已骨折；
❌ “每0.1℃温升就发邮件” → 信息轰炸，最后全员屏蔽。
速捷采用三级渐进式预警：
| 等级 | 触发条件 | 响应动作 |
|--------|-------------|--------------|
| 🟡 黄级预警 | 编码器信号信噪比＜25dB / 母线电压波动＞±8%持续2分钟 | HMI弹窗提示+本地声光缓闪 |
| 🟠 橙级预警 | 连续3次“位置偏差超限后自动复位成功” | 自动记录异常片段+推送简报至企业微信 |
| 🔴 红级预警 | 安全回路电阻＞45Ω + 急停信号抖动＞5Hz | 强制进入低速待机模式，禁止自动运行 |
📌 小彩蛋：所有阈值非固定值，而是随环境温度、负载周期动态学习——夏天烘道升温快，系统自动放宽温度容忍带；旺季连续生产，延长“异常复位容忍次数”。这才是真·懂产线。
3.2 控制系统韧性强化：给PLC装上“双心脏”+“自动止血钳”
预防≠不坏，而是——坏了也能自己扛住、不拖垮全家。
就像人有左右心室，设备也该有冗余底气。
🔹 双冗余安全PLC架构 → 不是“两台PLC”，而是“一套逻辑，两条命”
常见误区：“我装了两台西门子1515，算冗余了吧？”
错。真正的冗余，是：
- 主PLC执行控制，备PLC实时镜像同步程序+变量+IO状态（毫秒级）；
- 一旦主PLC通信中断/程序跑飞，0.8秒内无缝接管——连HMI都不会闪屏；
- 更狠的是：两台PLC独立供电、独立IO模块、独立安全回路，物理隔离，互不传染。
✅ 速捷标配方案：采用TUV认证的双CPU热备架构（支持S7-1500F/S7-1200F），连急停信号都走双通道表决——不是“谁先到谁说了算”，是“俩都说OK，才放行”。
🔹 自恢复看门狗设计 → 不是重启，是“深呼吸后继续干活”
传统看门狗：喂狗超时→整个PLC断电重启→所有轴归零→重新找原点→耽误15分钟。
速捷版看门狗：
- 分层监控：通讯层、逻辑层、IO层、运动控制层，各自独立喂狗；
- 单层异常（如HMI通讯卡顿）→ 仅重启HMI通信任务，PLC核心逻辑照常运行；
- 运动控制层异常（如某轴指令队列堵塞）→ 自动清空该轴缓冲区，重发最后一帧有效指令，误差＜±1脉冲。
💡 效果：某东莞客户产线曾遇雷击导致EtherCAT主站瞬时丢包，传统方案整线停机12分钟；启用速捷看门狗后，仅该轴微调补偿0.3mm，其余工序无感继续。
🔹 异常指令熔断机制 → 给PLC装个“冷静开关”
PLC不会思考，但我们可以教它“识别危险操作”。
比如：
- 当程序突然发出“主轴转速从0直接跳到8000rpm”（远超机械允许范围）→ 熔断该指令，保持当前速度，弹窗提示“疑似参数误写”；
- 当HMI连续3次点击“紧急停机”却未触发实际动作（可能是触控膜老化误触）→ 自动锁定该按钮30秒，并上报“HMI触控异常”；
- 当伺服驱动器反馈“过载报警”同时，PLC输出仍持续高电平→ 判定为输出模块粘连，立即切断该DO通道电源并报警。
✅ 本质：把“事后追责”变成“事中拦截”，把“人盯屏”变成“系统守门员”。
3.3 智能运维集成：远程诊断不是“看屏幕”，是“隔空把脉+开处方”
很多客户问：“你们真能远程修锁死？”
我们答：“不修，先救；不换，先判；不猜，先推。”
🔹 远程诊断接口开放 → 不是给你一个TeamViewer密码，是给你一套“数字孪生听诊器”
速捷交付的所有升级项目，标配：
- ✅ 加密远程通道（国密SM4算法，单次授权时效≤2小时）；
- ✅ 实时镜像PLC内存区（含DB块、M区、I/Q映像，可选脱敏）；
- ✅ 支持多端协同：工程师用PC抓波形，客户用手机看报警热力图，老师傅用平板点选“上次类似故障处理记录”。
💡 真实场景：春节假期，浙江客户印花机凌晨锁死。工程师在家打开速捷RemoteCare，3分钟定位到“烘道温控PID参数被误设为负值”，远程修正后，产线5分钟恢复——没出差，没误工，连泡面都没煮。
🔹 OTA固件热更新支持 → 不拉闸，不拆线，升级像手机一样安静
拒绝“停产8小时刷固件”。
速捷方案支持：
- ✅ 运动控制固件分段加载（先更新通讯协议栈，再加载轴控算法，最后激活新功能）；
- ✅ 更新失败自动回滚至前一稳定版本；
- ✅ 支持灰度发布：先给1台机试点，确认无异常后，批量推送。
📌 注：所有固件经速捷实验室72小时压力测试+1000次启停验证，且与中国烟草、比亚迪产线同源——毕竟，没人敢拿亿元订单的产线练手。
🔹 AI驱动的故障根因推荐引擎 → 不是“可能A/B/C”，是“92.7%概率是D，附3种验证方法”
后台跑的是速捷自研的FaultRoot AI：
- 输入：本次报警代码 + 近1小时IO变化序列 + 伺服电流FFT特征 + 环境温湿度；
- 输出：
▶️ Top1根因（置信度92.7%）：X轴编码器Z相光耦老化，建议测OC门输出高低电平比；
▶️ Top2关联风险（置信度68.3%）：该轴同步带张力下降，建议检查张紧轮刻度；
▶️ 推荐操作清单（带视频指引）：①如何用万用表测Z相信号 ②张紧轮调节标准扭矩 ③速捷备件编号及库存地。
✅ 目前已覆盖印花机97类锁死场景，平均根因定位准确率89.4%，比老师傅凭经验快3.2倍。
💡 速捷真诚话（不绕弯版）：
预防性维护，不是买一堆传感器贴满机器，然后坐等报表；
智能化防锁死，也不是把PLC换成最贵型号，就万事大吉。
它是：
> 把老师傅的耳朵，变成编码器的频谱分析；
> 把维修单上的“疑似接触不良”，变成IO点实时阻抗曲线；
> 把每次锁死后的“集体复盘”，变成系统自动生成的《预防行动项》。
我们不做“救火队员”，只做“防火系统设计师”。
因为您要的，从来不是“修得多快”，而是——
“这台机，今年还能不能让我睡整觉？”
（下章预告：当锁死已成往事，我们聊聊——如何让印花机从“听话的工人”，进化成“会提建议的搭档”。敬请期待：《4. 自主优化与工艺知识沉淀：让设备自己总结“印得最好的那300米”》）
——晋江速捷自动化科技有限公司｜扎根泉州晋江，服务全国20+工业领域
修过比亚迪的精密涂布线、中国烟草的高速包装机、恒安纸业的智能压纹机组——锁死？我们更习惯叫它：“待唤醒状态”。
现在，我们教它：醒来之前，先做个梦。
