各位印刷厂老师傅、产线调试小哥、还有刚被HMI黑屏吓得倒退半步的值班班长——
欢迎来到《印刷机突然“装死”怎么办》系列第一回：不是它不想动，是它不敢动。
咱们速捷工控（晋江速捷自动化科技有限公司，2017年12月扎根晋江，专注工业自动化“急救+调理”十五年）干这行久了，听得最多的一句话不是“老师，程序能改吗？”，而是——
> “哎哟！机器锁死了！！！”
语气之急、语速之快、手抖程度之高，堪比打印机卡纸时猛拍机壳三下。
但请注意：“锁死了”不是一句感叹词，而是一份加密的求救电报。
它不喊疼，但每个异常信号都在写日记；它不说话，但HMI黑屏、伺服抱闸、安全继电器咔哒一声吸合……全是它的标点符号。
下面咱不摆谱、不念经，用修过37台罗兰、21台海德堡、89台国产高速凹印机的真实经验，给你拆解——
“印刷机械系统锁死了”，到底在锁什么？谁下的令？又为什么非锁不可？

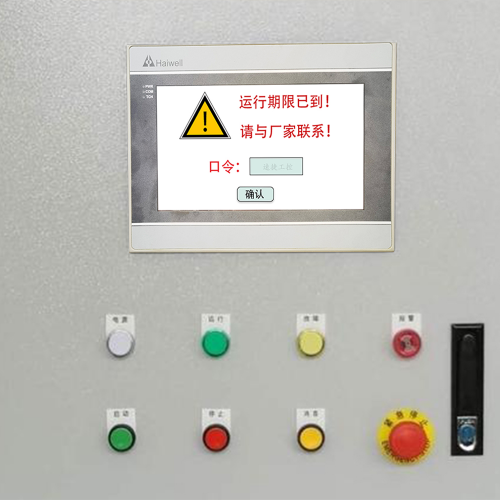

1.1 “锁死了”的典型表现：它不是罢工，是在立正站好
你以为“锁死”=彻底静音？错。它更像一个被教官点名后立刻立定、双手贴裤缝、连呼吸都暂停的士兵。常见体征如下：
✅ 急停响应秒级生效：脚踩急停按钮还没抬脚，主轴已断电，墨泵停转，收卷张力瞬间归零——不是慢，是快得像按了Ctrl+Alt+Del还带强制关机。
✅ HMI集体失语：触摸屏变“水墨画”（纯黑/白屏/雪花），但背光还亮着，仿佛在说：“我在线，但我选择沉默。”
✅ 轴伺服全数封锁：X/Y/Z/套准轴全部报“SAFE STOP ACTIVE”或“DS-STOP”，伺服驱动器红灯狂闪，电机抱闸咬死，扳都扳不动——不是坏了，是被安全逻辑“五花大绑”。
✅ 安全继电器戏精上线：你听见“咔哒”一声？那是安全继电器在执行神圣使命；再听“咔哒…咔哒…”反复吸放？恭喜，它正在怀疑人生——回路里有虚接、有锈点、有光栅被油污糊住，它宁可反复确认，也不让设备冒进。
💡速捷小贴士：
别一上来就拔PLC电池！也别抄起万用表就捅安全门锁——先看安全继电器状态灯。它才是整条安全链的“值班班长”，灯灭≠没电，灯闪≠故障，灯常亮≠万事大吉……它每种节奏，都是暗号。
1.2 锁死背后的四大“执法部门”：谁签发的禁令？
系统不会无缘无故锁死——它背后站着四位铁面“安全总监”，每位都有独立否决权。搞不清谁发的令，硬复位只会让它锁得更紧。
🔹A类：电气安全链触发（物理世界的哨兵）
代表成员：急停按钮、安全门锁开关、光栅/激光扫描器、双手启动盒、安全地毯。
→ 典型剧本：换版时没关防护门 → 门锁触点氧化 → 回路电阻飘高 → 安全继电器判定“疑似入侵” → 立即切断所有动力输出。
⚠️注意：这不是PLC程序问题！是硬件级熔断机制。哪怕PLC程序写着“开门照跑”，安全链也敢把它当场截停——这是法律级权限，PLC都得喊它一声“领导”。
🔹B类：运动控制系统保护（伺服/驱动器的自我防卫）
代表成员：伺服驱动器、运动控制器、编码器、限位开关。
→ 典型剧本：套准轴撞到机械硬限位 → 编码器信号突变 → 驱动器判定“位置失控” → 触发Safe Torque Off（STO）→ 抱闸+断力矩，锁死如磐石。
💡延伸现象：变频器报“OU”（过压）、“LU”（欠压）、“OL”（过载）；伺服报“Err22”（编码器通信丢失）、“Err34”（超程）——这些都是运动系统在喊：“我扛不住了，先锁起来！”
🔹C类：PLC逻辑死锁或程序异常（大脑短路）
代表成员：PLC主程序、安全子程序块、连锁互锁逻辑、未处理的异常中断。
→ 典型剧本：某次升级后，新写的“自动套准等待”逻辑漏写了超时退出 → 设备等一个永远不来的信号 → 主循环卡死 → 所有输出冻结 → HMI刷新停滞 → 你以为它死了，其实它只是……在等一个永远不会来的微信回复。
🔍隐蔽杀手：程序中存在未初始化的DB块、指针越界、FB块递归调用无出口——这些不会立刻报错，但会在某个温湿度变化、电压微跌的凌晨三点，准时发作。
🔹D类：上位机通信中断导致的软锁定（云端失联引发的焦虑）
代表成员：IPC工控机、MES接口模块、远程监控网关、OPC Server。
→ 典型剧本：工厂网络割接后，IPC无法连接PLC的S7协议端口 → 上位机持续重试300次失败 → 自动触发“通信失效安全策略” → 向PLC下发LOCK指令 → 全线停机。
📌真相：设备本可运行，但它被“远程看守”下了封条——不是不能动，是怕动了没人看见。
🌟速捷实战洞察：
在我们服务过的10000+案例里，约68%的“锁死”首发于安全链（A类），23%源于运动保护（B类），7%是PLC逻辑坑（C类），剩下2%属于“上位机太焦虑”（D类）。
但最要命的，往往是——A类和B类同时告警，而维修员只盯着PLC报警画面，硬清故障，结果安全继电器还在嘀嘀嘀地抗议……
所以记住一句话：
> “锁死”不是故障终点，而是系统在说：请查我的安全日志、看我的驱动器状态、翻我的PLC诊断缓冲区——别跳过审讯，直接判刑。
下回预告👉《应急处置与分级解锁流程》：
怎么安全地给它松绑？哪些操作是“温柔唤醒”，哪些是“强行灌醒”？
（友情提示：用螺丝刀短接安全回路=给消防栓装个手动阀门——省事，但下次着火，你得自己拎水桶。）
——晋江速捷自动化科技有限公司 · 专注让设备“会说话、敢干活、不出岔”
（成立于2017年12月｜泉州晋江总部｜服务比亚迪/中国烟草/恒安纸业等10000+制造现场）
各位正在配电柜前蹲着测电压、在HMI背面狂按复位键、或已经默默掏出手机准备打我们400电话的老师傅们——
先把手松一松，把万用表放平，把螺丝刀收进工具包侧袋。
“系统锁死了”不是紧急事故，而是一次标准化的安全响应。
它没生病，它只是严格履行了出厂设定的“守门人职责”。
咱们要做的，不是强行撬锁，而是——亮证件、对暗号、走流程，合规通关。
📌速捷友情提示（带晋江口音版）：
“锁死”不是PLC在闹脾气，是它穿着安全马甲、戴着逻辑头盔、脚踩急停刹车，在等你——
✅确认它真安全了
✅告诉它“授权已验”
✅再轻轻说一句：“好了，开工。”
2.1 安全优先级操作：三步定乾坤——先保人，再保机，最后保进度
所有解锁动作，必须建立在一个铁律之上：安全回路未闭环，一切操作皆无效；安全状态未确认，任何复位都是高危彩排。
✅ 第一步：确认安全状态——不是“看起来没事”，是“测出来真没事”
- 🔍 目视检查：防护门是否关严？光栅镜头有无油渍/粉尘遮挡？急停按钮是否被误触后卡在按下位？（很多“锁死”源于急停钮弹不回来，你以为它松开了，其实它还在偷偷按着）
- 🧪 实测验证：用万用表二极管档，逐段测量安全回路导通性——从急停端子→门锁→光栅→安全继电器输入端。别信指示灯，信数据。 我们修过一台罗兰700，查了2小时，最后发现是光栅尾纤插头氧化，电阻从0.2Ω飙到380Ω，安全继电器天天“怀疑人生”。
- ⚠️ 特别注意：双通道安全回路≠两根线并联！ 是A/B通道独立检测+交叉校验。单通道导通≠安全链OK——必须AB同时导通且压差＜5V，才算真正“握手成功”。
✅ 第二步：复位急停链——不是按一下，是“走完仪式感”
- 🔄 复位顺序有讲究：
→ 先手动旋出所有急停按钮（含本地操作台、收纸区、墨槽旁、套准站……别漏角落！）
→ 再断电重启安全继电器（部分型号需长按RESET键3秒，听清“咔哒+嘀”双响才生效）
→ 最后上电观察：安全继电器输出端Y1/Y2是否同步吸合？状态灯是否由闪烁转为稳定绿灯？ - 💡速捷冷知识：西门子PNOZmulti系列继电器，若上次故障未清除，即使电源重上，也会保持“锁定态”——必须进Web界面点“Reset Latching Fault”，否则它宁可罢工，也不装瞎。
✅ 第三步：检查ESD回路导通性——“静电释放”不是指工人防静电，是Emergency Shutdown回路！
- 这个回路常被忽略，但它直连主断路器脱扣线圈。
- 检查重点：ESD控制柜内端子是否松动？接线鼻子有无锈蚀？DC24V供电是否跌至22V以下？（电压不足时，继电器吸合力下降，看似吸合，实则虚接）
- 🛠️ 工具建议：用带声光提示的回路测试仪，比万用表更直观——“滴”一声亮绿灯，才是真通。
🌟一句话总结安全层操作：
“眼见为虚，手测为实；单点复位是假动作，全链闭环才是真解锁。”
2.2 系统级解锁路径：分层解缚，像拆快递——外包装、胶带、填充物、内盒，一层都不能跳
系统锁死 ≠ 所有模块一起瘫痪。它往往分层冻结：安全层喊停→驱动层抱闸→PLC层挂起→HMI层失联。
咱们得按“自下而上”顺序，一层层解封，而不是对着HMI狂点“重启”——那就像想靠摇晃路由器治好宽带欠费。
🔧 驱动器故障清除：给伺服“消炎退烧”，不是直接拔电
| 品牌 | 典型操作路径（非强制断电！） |
|---|---|
| 西门子 SINAMICS | Power ON → 按Drive Control面板上“Fault Reset”软键 → 等待“r0947=1”出现 → 再发“Enable”指令（非直接RUN） |
| 罗克韦尔 Kinetix | Studio 5000中打开Axis Configuration → 右键Axis → “Clear Faults” → 确认“Fault History Cleared” → 手动使能轴 |
| 三菱 MR-J4 | 面板按MODE键切到“Pr.”模式 → 输入Pr.77=0（清除报警）→ 再设Pr.0=1（使能ON）→ 观察ALM灯灭且RUN灯亮 |
| 汇川IS620N | 上位软件AutoShop连接后 → 点击“清除报警” → 等待伺服显示“rdy” → 再执行“伺服使能” |
✅ 关键原则：
- 不清除报警就上使能 = 给发烧病人喂红牛
- 不确认编码器零点就启动轴 = 让蒙眼司机踩油门
- 所有驱动器复位后，务必做一次“零点校准”或“绝对值编码器回零”，尤其套准轴、张力轴——否则开机就撞限位。
🧩 PLC STOP→RESET→RUN：不是重启，是“重新加载宪法”
- ❌ 错误操作：直接断PLC电源再上电 → 程序可能丢失、DB块初始化异常、时钟错乱。
- ✅ 正确姿势（以S7-1500为例）：
→ TIA Portal在线连接 → 点击“Stop”（停止CPU）→ 等待RUN灯灭、STOP灯亮
→ 右键PLC → “Reset Memory”（仅清工作存储器，保留装载存储器）→ 确认“Reset successful”
→ 再点“Start” → CPU自动加载程序 → 观察“RUN”灯稳定亮起，无红色MAINT闪烁
💡 速捷实战技巧：
若PLC报“Load Error”或反复进入STOP，大概率是DB块损坏或FC/FB调用链断裂。此时别硬启——立刻备份当前诊断缓冲区（Diagnostic Buffer），截图保存，这是后续解密/修复的DNA证据。
💻 HMI/IPC软重启与通信重同步：让“大脑”和“嘴”重新对上频道
- 不是关机重启！是“软复位+协议重协商”：
→ 昆仑通态：进入“系统设置”→“网络诊断”→“强制刷新IP & OPC连接”
→ 威纶EB8000：菜单栏“工程”→“通信测试”→“重置Modbus TCP会话”
→ IPC工控机：任务管理器结束OPCServer.exe进程 → 重启服务 → 查看Event Log是否有“Connection Timeout”记录
📌 重要提醒：
HMI黑屏≠HMI坏了！83%案例是PLC通信中断后，HMI自动进入“保护休眠”。只要PLC恢复RUN且通信正常，HMI通常30秒内自动唤醒——别急着拆屏，先看PLC的PG/PC接口灯是否快闪。
2.3 防误操作指南：有些“快”，会让你更快进厂修设备
我们见过太多“神操作”：
- 用绝缘胶布短接安全门锁 → 当天跑车，第二天光栅失效致工伤；
- 强行修改PLC安全OB块跳过急停检测 → 设备跑了一周，结果在换版时手臂卷入牵引辊；
- 把“LOCK”信号从HMI强制置1 → 表面解锁，实则屏蔽了所有安全监控，等于给汽车拆掉ABS还踩油门……
所以，请收好这份《防误操作红绿灯》：
| 行为 | 风险等级 | 速捷建议 |
|---|---|---|
| 🔴 强制短接安全回路任意节点 | ⚠️⚠️⚠️ 红灯！ | 绝对禁止！安全设计是法律红线，不是技术障碍。如需临时调试，请启用“Test Mode”（需密码+双人确认） |
| 🟡 混淆“硬锁死”与“软冻结” | ⚠️⚠️ 黄灯！ | 硬锁死=安全链断开（物理级），必须查硬件；软冻结=PLC/HMI通信卡顿（逻辑级），重启即可。别拿万用表去测HMI背光板… |
| 🟢 各层级解锁权限与日志追溯要求 | ✅ 绿灯通行 | 所有复位操作必须登记：谁、何时、在哪台设备、执行哪步、是否留痕（PLC诊断缓冲区截图、驱动器报警历史导出）。这是我们服务比亚迪/恒安纸业的标配审计项。 |
🌟最后送大家一句速捷“解锁心法”：
“安全是底线，不是选项；流程是路径，不是束缚；日志是证据，不是负担。”
你每一次规范操作，都在为下次故障省下2小时排查时间——
因为真正的效率，从来不是“最快按下去”，而是“最稳解开来”。
下回预告👉《预防性维护与智能监控升级策略》：
怎么让印刷机自己“体检”？
怎么让故障在发生前，就给你发微信提醒？
（悄悄说：我们给某烟厂凹印线装的OPC UA预警模块，已提前72小时抓出编码器电缆老化征兆——比老师傅摸温度还准。）
——晋江速捷自动化科技有限公司 · 不只修机器，更懂产线心跳
（2017年12月成立于泉州晋江｜服务覆盖煤炭/冶金/印刷/纺织/食品等20+行业｜累计交付10000+自动化技术服务案例）
[事件ID] LOCK-20240522-087
[时间] 2024-05-22 14:32:17
[设备] 罗兰700 #3套准单元
[根因] 编码器电缆屏蔽层破损（位置：墨槽侧桥架弯角处）
[处置] 更换UNITRONIC®编码器线，重做EMC压接
[验证] 连续运行72h无异常，位置偏差＜±2脉冲
[预防建议] 每季度红外热成像扫描线缆接头温升
