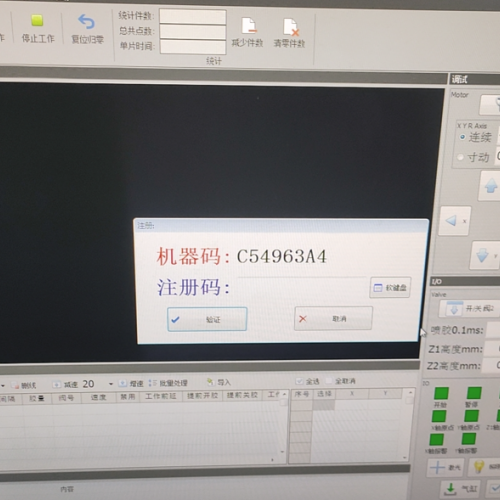

大家好，我是速捷工控——不是那种一出故障就让你翻说明书翻到怀疑人生的“神秘组织”，而是晋江速捷自动化科技有限公司（2017年12月扎根晋江，专注工业自动化系统集成的实战派）。我们干的事儿很实在：帮工厂把“突然不动、屏幕黑屏、按钮失灵、PLC不响应、触摸屏变砖头、数控系统喊密码但你忘了……”这类混合设备系统锁死问题，从“玄学现场”拉回“可解逻辑”。
今天咱不聊高大上的PPT架构图，也不甩一堆英文缩写吓人。咱们就蹲在产线边，拧着眉头、端着保温杯，一起扒一扒——混合设备系统锁死，到底是怎么“装死”的？
1.1 硬件异构冲突：CPU/GPU/FPGA/协处理器，不是组团开会，是抢麦克风打架
想象一下：
- PLC在算温度PID，
- 触摸屏在渲染动画帧，
- FPGA正高速采集编码器脉冲，
- 伺服驱动器又通过EtherCAT发来实时位置反馈……
这哪是协同作业？这是八仙过海各拿话筒，还没排练就开直播！
常见“锁死前奏”包括：
✅ 资源争用：比如多个核同时抢同一段共享内存或DMA通道，没加锁或锁错了——结果不是卡死，是“默契静音”；
✅ 同步失效：FPGA发了个中断，CPU却在忙别的任务没及时响应；等它回头一看，信号早被清掉了，于是双方互相等待：“你先动？”“不，你先确认！”→ 死锁达成 ✅；
✅ 时钟域穿越翻车：跨时钟域信号没打两拍、没加握手协议？轻则数据错乱，重则整个通信链路“呼吸暂停”。
💡速捷小贴士：我们修过一台印染机，锁死前总在升温阶段出问题。最后发现是温控模块（ARM Cortex-M4）和视觉检测单元（Xilinx Zynq FPGA）共用一个SPI Flash，但驱动没做互斥——M4刚读完配置，FPGA顺手擦了半页……俩系统对不上号，直接进入“哲学沉默”。
1.2 软件栈不兼容：驱动、RTOS、Linux、中间件——像拼乐高，但零件来自不同代工厂
混合系统≠简单叠加，而是“安卓手机里塞进Windows驱动+鸿蒙内核+航天级通信协议”。现实是：
- 西门子PLC跑着IEC61131-3逻辑，
- 触摸屏后台用Linux+Qt，
- 数控系统可能还套着VxWorks或定制RTOS，
- 中间靠OPC UA / Modbus TCP / RPMsg传话……
这时候，协议理解偏差 = 语言不通 = 互相装听不见。
典型表现：
🔸 设备能通电、LED亮、网口闪，但HMI连不上PLC——查日志发现Modbus TCP请求发出去了，对方回复“非法功能码”；一翻手册才发现：PLC固件升级后默认关闭了旧版功能码，而HMI固件没同步更新；
🔸 多核系统中，Linux应用层调用了一个底层驱动API，结果该驱动只适配单核调度，在SMP环境下触发自旋锁死循环；
🔸 更隐蔽的是：某国产HMI用了非标准RPMsg实现，跟主控的AM5728 Linux IPC通道握手失败——不报错，不崩溃，只是“静静等待永远收不到的ACK”。
💡速捷小贴士：去年帮一家包装厂解过一个“每天下午3点必锁死”的谜题。最后定位到是新换的汇川H3U PLC与老款昆仑通态TPC7062K之间，Modbus RTU校验方式被自动协商成CRC16-XMODEM（非常规），而昆仑通态固件没处理这个变种——于是每到整点批量读寄存器时，通讯超时堆积，最终调度器崩盘。
1.3 实时性与非实时任务交织：当“秒级响应”遇上“分钟级下载”
最让人血压飙升的场景：
- 伺服轴正在做±0.01mm精确定位（硬实时，μs级响应）；
- 后台却悄悄启动了一个OTA固件升级（非实时，占满带宽+磁盘IO）；
- 这时候如果调度策略没隔离，或者中断优先级没压住——
👉 实时任务被延迟10ms → 位置环超差 → 报警停机 → 整条线停产。
更糟的是“活锁”：
- 任务A想拿锁1再拿锁2，
- 任务B偏要先拿锁2再拿锁1，
- 结果俩都拿到第一个锁，然后傻等对方释放第二个……
→ CPU狂转，负载100%，啥都不干，就是不报错。
这种锁死，不像蓝屏那么直白，它像“假装工作”：
✔️ LED还在闪
✔️ 网口还在ping通
✔️ 串口还能吐几行日志……
但——设备就是不动，指令石沉大海，复位键按了三次才生效。
💡速捷小贴士：我们修过一台船舶舵机控制系统，锁死现象高度规律：每次执行“自动靠泊程序”第7步就僵住。抓trace发现，是导航算法线程（SCHED_FIFO）和日志上传线程（SCHED_OTHER）竞争同一块CAN缓冲区锁——而日志线程恰巧在上传高清轨迹图，耗时2.3秒……刚好卡在舵角闭环最敏感的窗口期。解决方案？不是改代码，而是给CAN缓冲加了个“实时通道优先标记”——5分钟上线，再没锁过。
📌 一句话总结本章核心：
混合设备系统锁死，从来不是“突然坏的”，而是硬件抢资源、软件说错话、任务排错队三重buff叠满后的必然演出。它不吼不叫，但比宕机更磨人——因为你看得见它“活着”，却摸不着它“在哪卡着”。
下章预告 → 【2. 快速诊断与分层定位方法】：
不靠猜、不靠重启、不靠烧香。教你怎么用串口“听心跳”、用LED“读心电图”、用JTAG“透视多核脑电波”——让锁死从玄学，回归工程学。
（温馨提示：如果您正被某台“半死不活”的混合设备折磨，欢迎甩来型号+现象，我们免费帮您初步归因——毕竟，晋江人的信条是：修得快，不如早看懂。）
——晋江速捷自动化科技有限公司｜专注工业自动化系统集成 · 已服务比亚迪、中国烟草、恒安纸业等10000+客户
各位产线老司机、调试老师傅、深夜守机员，大家好～
我是速捷工控，不是那种一听说“锁死了”就建议您“断电再上电，玄学重启三连”的佛系服务商——我们更像设备界的“急诊科医生”：不靠运气，不赌人品，靠的是分层切片、步步为营的诊断逻辑。
上一章我们聊透了混合设备为啥会“装死”；这一章，咱直接上工具、上动作、上真实案例——教你怎么在客户老板踱步第三圈前，就把问题从“它又不动了”精准定位到“是FPGA的AXI总线握手中断没清，导致ARM核卡在等待响应”。
💡友情提示：本节所有方法，均来自我们在比亚迪电池产线抢修、恒安纸业包装机攻坚、中国烟草卷包车间驻场中“踩过坑、焊过板、抓过trace”攒下的实战笔记，没一句是纸上谈兵，全是能立刻上手的土办法+硬功夫。
2.1 一线应急响应：看门狗、串口、LED——你的设备其实在“求救”，只是你没听懂
设备锁死 ≠ 完全失联。它往往还在“微弱呼吸”，只是信号太轻，需要你蹲下来、贴耳听。
✅ 看门狗状态：不是“有没有”，而是“为什么没触发”？
很多工程师一看“看门狗没复位”，就松口气：“至少没崩！”
错！看门狗沉默，有时比它狂叫更危险——说明连喂狗线程都卡死了，或者看门狗本身被意外关闭/配置错误。
👉 实操三步：
1. 查硬件引脚：用万用表测WDG_RST引脚电压（正常应周期性翻转）；若恒高或恒低？→ 不是软件卡死，是看门狗模块压根没启用；
2. 翻BootROM日志（如有）：部分国产PLC/IPC会在启动时打印WDT初始化状态，比如[WDT] Enabled @ 1s, timeout=3s；若无此行，大概率Boot阶段就被跳过了；
3. 反向验证：手动触发一次喂狗（如调用wdt_kick()），观察是否真能延缓复位——如果喂了也不管用？那不是任务卡住，是WDT寄存器写保护没解除。
🧩速捷现场案例：泉州某纺织厂喷气织机，锁死后看门狗不动作。我们拆开主控板，发现厂商为省成本，把WDT芯片供电脚直接焊死在3.3V（常电），但实际需由MCU GPIO控制启停……结果WDT永远“假活”，成了摆设。换一颗带使能脚的WDT芯片，+5分钟，搞定。
✅ 串口日志截断点：不是看“最后一条”，而是找“突然消失的半句”
串口不是日志终点，它是系统崩溃前的最后一声咳嗽。重点不是内容，是中断位置。
🔍 怎么读？举个真实例子：
[DRV] encoder init ok
[CAN] bus0: up, bitrate=1M
[RT] task_motion start →
→ 后面戛然而止？说明task_motion刚创建完、还没跑第一帧，就卡在调度器入口了。
再比如：
[IPC] rpmsg_send: tx_buf=0x80234000
[IPC] rpmsg_send: wait for ack...
→ 卡在wait for ack？基本锁定是远端核没响应，问题不在本端代码，而在FPGA固件或另一颗CPU的中断处理链路。
💡速捷技巧：
- 若串口完全静默？先查波特率（别笑，真有客户把115200设成9600，看着像死机）；
- 若日志乱码？大概率晶振漂移或供电纹波大，先测VCC噪声（>50mV峰峰值？换滤波电容）；
- 若日志每37秒断一次？注意——这可能是看门狗超时周期，不是软件逻辑，是硬件级心跳丢失。
✅ LED/调试引脚行为分析：让设备用光“说话”
别小看那几个小灯！它们是嵌入式世界的摩尔斯电码。
| LED状态 | 可能含义 | 速捷验证法 |
|---|---|---|
| 常亮不灭 | 主电源OK，但MCU未启动（BootROM卡死） | 用示波器看RESET引脚是否持续低电平 |
| 快闪（2Hz） | RTOS调度器运行中，但无有效任务 | ps或top命令进不去？说明shell线程挂了，但内核还在跑 |
| 慢闪（0.5Hz）+ 网口灯同步熄灭 | 网络协议栈异常，非硬件故障 | 抓包看ARP请求发没发出，判断是驱动还是协议栈层 |
| 多灯交替流水 | FPGA配置成功，但ARM核未收到启动完成信号 | 查INIT_DONE引脚电平，确认握手时序 |
🌟冷知识：我们给一家船舶厂做的HMI升级，锁死后蓝灯慢闪、红灯长亮。翻原理图发现——这是厂商自定义的“双核不同步告警码”，对应FPGA侧
core_sync_flag==0。不用拆板，拿逻辑分析仪钩住那根引脚，3分钟定位到是DDR初始化参数错配导致ARM核起不来。
2.2 分层隔离法：像剥洋葱，一层一层，直到看见“真凶”
混合系统锁死，最忌“全局复位”——就像病人发烧，你直接切扁桃体，而不是先量体温、查血常规、做CT。我们坚持边界清晰、逐层证伪：
🔹 第一层：硬件复位边界测试 —— “它到底还活着吗？”
目的：区分纯硬件失效 vs 软故障。
✅ 标准动作：
- 断主电，等10秒（给钽电容放电）；
- 只供+5V（绕过DC-DC模块），看核心MCU是否能启动；
- 若能，说明原电源模块带载能力不足（常见于老设备电解电容老化）；
- 若仍不能，换最小系统（仅MCU+晶振+BOOT引脚）跑裸机LED闪烁程序——能闪？硬件OK；不能？查焊接虚焊、晶振停振、BOOT模式电阻错贴。
📌 速捷铁律：没做完这一层，绝不碰软件。去年帮一家建材厂修窑温控制器，反复烧保险丝。最后发现是继电器线圈反向电动势击穿了TVS管，导致+24V母线瞬态跌落——PLC以为“掉电”，自动进入安全锁存，根本不是程序问题。
🔹 第二层：固件级自检（BootROM/SBL）—— “它还记得怎么起床吗？”
很多锁死，发生在“睁眼之前”。
🔍 关键检查点：
- BootROM是否校验通过？（读取0x00000000处签名字，如0x454C467F = ELF头）；
- SBL（Secondary Boot Loader）是否加载了正确镜像？用JTAG读Flash偏移0x10000处的header，核对CRC；
- DDR初始化是否成功？多数ARM平台会在SBL末尾打印DDR: 2GB OK，若无此行，内存没起来，后面全是空中楼阁。
💡 工具推荐：
- J-Link Commander + mem8指令，快速dump启动区；
- 用OpenOCD连接后执行reset halt，单步走BootROM第一条指令，看是否陷入死循环（常见于加密启动密钥错误）。
🔹 第三层：OS调度器健康度检测 —— “它醒着，但脑子堵了”
Linux/RTOS不是黑箱，它随时准备交出“体检报告”。
✅ 必查三项（无需GUI，串口直连即可）：
1. RQ负载：cat /proc/loadavg —— 若第一字段长期> CPU核数×2，且top显示大量D（不可中断睡眠）状态进程？大概率IO卡死（如SPI Flash忙、CAN总线仲裁失败）；
2. Task State Dump：echo l > /proc/sysrq-trigger（需开启CONFIG_MAGIC_SYSRQ），立即输出所有task状态。重点找：
- 大量R（Running）但CPU利用率<10%？→ 中断被屏蔽（local_irq_disable没配对）；
- 集中卡在mutex_lock或down_interruptible？→ 锁竞争热点；
3. 中断统计：cat /proc/interrupts —— 某个IRQ计数停滞不动？说明对应外设中断源失效（如编码器A/B相没进来，或GPIO debounce电路坏了）。
🧪速捷实测：某数控雕刻机锁死，
top显示idle占99%，但轴不动。cat /proc/interrupts发现irq 42(EtherCAT)计数为0——顺藤摸瓜，测到从站终端电阻脱落，导致总线反射干扰，主站收不到PDO响应。重压电阻，开机即走。
2.3 混合系统专用工具链：JTAG+Trace32 + ftrace + PMU——给多核系统做“脑电图”
当分层隔离指向“跨域协同故障”，就得动真格的了。这不是炫技，是量产线抢修的标配武器库。
🔹 JTAG+Trace32：多核同步事件的“X光机”
普通调试器只能看单核，Trace32能同时监控ARM Cortex-A/M、RISC-V、甚至FPGA软核的指令流与信号交互。
🎯 典型用法：
- 设置跨核断点：在ARM核执行rpmsg_send()时，同步暂停FPGA侧AXI总线监视器，抓取地址/数据/ready信号时序；
- 回溯锁竞争路径：当发现某mutex长期被占用，用Trace32回放最近10ms指令流，定位哪个核在何时获取了该锁、为何迟迟不释放；
- 观察Cache一致性事件：多核系统中，cache coherency failure会导致内存视图不一致——Trace32可直接标记出哪条clrw指令后，另一核看到的仍是旧值。
⚙️ 速捷装备：我们标配Lauterbach TRACE32 PowerDebug + Multi-Core Probe，支持AM5728、i.MX8MP、RK3566等主流异构平台。客户说“你们怎么知道是DMA描述符链被FPGA改写了”？——因为我们抓到了FPGA写
0x8000_1234地址的那一刻，ARM核刚好在读同一地址，而Cache Line状态是Invalid……
🔹 内核ftrace + Custom PMU事件：定位跨域锁竞争的“热力图”
Linux的ftrace是宝藏，但默认配置只抓基础事件。我们做了两件事：
1. 定制PMU事件：在ARM Cortex-A系列上，启用L1D_CACHE_WB（写回事件）、BUS_CYCLES（总线周期）等底层计数器，关联到具体锁变量地址；
2. ftrace过滤脚本：自动提取mutex_lock/mutex_unlock调用栈，并按CPU core、task name、lock addr聚合统计。
📊 输出效果示例：
`
[CPU1] task: motion_ctrl → lock@0x81234000 (held 842ms)
└─ called from: can_rx_isr() → queue_work() → motion_task()
[CPU2] task: log_upload → trying lock@0x81234000 → BLOCKED 731ms
`
→ 直接锁定：CAN中断上下文持有锁太久，而日志线程在软中断里死等。
🔧 工具链开源化：我们已将常用ftrace过滤脚本、PMU配置模板整理成GitHub仓库（搜索“speedjet-ftrace-tools”），欢迎自取——毕竟，好工具，不该锁在抽屉里。
📌 本章灵魂总结：
快速诊断，不是比谁按复位键更快，而是比谁看得更细、分得更清、工具用得更准。
- 一线响应，让你3分钟内排除80%的“假锁死”；
- 分层隔离，帮你把问题从“整机瘫痪”缩小到“DDR初始化失败”；
- 专用工具链，则是刺向跨域顽疾的手术刀——专治那些“重启能好、但3小时后必犯”的疑难杂症。
下章预告 → 【3. 高效恢复与预防性加固策略】：
不满足于“修好”，更要“修得牢”。揭秘：
🔹 怎么让锁死设备5秒内切回安全镜像（不用停线）；
🔹 为什么我们给客户加的“时间触发通信TTC”，让某食品厂灌装线三年零锁死；
🔹 还有那个能自动熔断死锁线程、并微信报警的轻量级监护代理……
（悄悄说：如果您手头正有一台“呼吸微弱”的混合设备，欢迎甩来现象+型号，我们免费提供一份《分层诊断路线图》——毕竟，晋江人的手艺，得用在刀刃上，而不是说明书里。）
——晋江速捷自动化科技有限公司｜扎根泉州晋江 · 服务全国 · 已为比亚迪、中国烟草、恒安纸业等10000+制造企业护航产线稳定
T=0ms → ARM发运动指令给FPGA（地址0x8000_1000）
T=2ms → FPGA回传编码器采样值（地址0x8000_2000）
T=5ms → ARM校验CRC，超时则触发软复位FPGA通信模块
