（温馨提示：本文不卖课、不推销、不教您点开注册页面——我们只负责帮您把PLC哄回来，顺便讲清楚它到底生哪门子气。）
自动冲孔机一停，整条产线就跟着屏住呼吸；PLC一锁，操作员盯着黑屏的编程口，仿佛在看一张拒签的签证单……
作为在工厂里修过上万套PLC的“老电工+新码农”混合体，速捷工控想说一句实在话：PLC不是故意耍脾气，它只是太认真地执行了某条你忘了自己设下的“安全守则”。
那问题来了——它到底是被谁锁的？怎么锁的？锁得合不合理？咱们不急着撬锁，先坐下来，给这台“闹情绪”的PLC做个冷静诊断。
1.1 硬件级锁定：看得见、摸得着的“物理封印”
这不是玄学，是实打实的“铁与硅”的约定。
- 密码保护：有些PLC（比如老款西门子S7-200、三菱FX系列）出厂或调试时启用了“写保护密码”，一旦遗忘，连PG/PC接口都拒绝握手——不是软件不认人，是CPU板子直接摇头：“没密钥，免谈。”
- 物理跳线锁：部分国产PLC（如早期信捷、永宏）在CPU模块上留了一组小跳线帽。一拔一插之间，就能切换“可编程”和“只运行”模式。若被误拨到LOCK侧？恭喜，您手里的PLC瞬间变成一台高精度电子钟。
- 固件锁机制：更隐蔽的是某些定制化固件（尤其OEM设备），厂商会烧录带校验签名的固件镜像。一旦检测到非授权程序下载或Flash擦写尝试，立刻触发自锁——不报错、不报警，就是死活不RUN，像极了周一早上的你。
✅ 速捷小贴士：遇到这类情况，别急着拿镊子去抠跳线。先拍照记录当前硬件状态（型号、版本号、跳线位置），再翻翻设备手册附录页——有时候解法就藏在第83页的“维修模式启动步骤”里（真有，不是段子）。
1.2 软件级锁定：看不见的手，在后台悄悄按下了“暂停键”
如果说硬件锁是门锁，那软件锁就是APP登录后弹出的“您的账号已在另一台设备登录，请重新验证”。
- 编程软件授权失效：比如用盗版/试用版TIA Portal打开项目，系统可能允许读取，但拒绝写入或在线监控——PLC明明在线，却始终显示“Target not reachable”。这不是PLC锁了，是你的软件被“礼貌请出会议室”。
- 工程文件加密：客户为防技术外泄，常对源程序加密（尤其涉及工艺配方或防伪逻辑）。结果换人调试时发现：能连上PLC，但双击OB1一片空白，或者提示“Access denied by project encryption”。
- 运行模式受限：最典型的莫过于PLC卡在
STOP/PROTECT状态。你以为它坏了？其实它正端坐如钟，默默执行着一条被遗忘的指令——比如某次断电后未清除的“强制STOP位”，或是某段被注释掉却仍生效的STOP()指令。它不是不能跑，是“被批准”不跑。
✅ 速捷小贴士：遇到“能连不能写”“能读不能改”，先检查软件授权状态 + 工程文件属性里的“加密标识”。如果确认是PROTECT状态，别硬按RUN——先用专用工具读取当前CPU保护等级（如S7-1200的Protection Level），再对症申请解密权限。
1.3 外部触发锁定：不是PLC想锁，是整条产线在喊“快停！”
PLC从来不是孤岛。它是一台高度敏感的“工业哨兵”，只要外围传来异常信号，立刻执行预设的保护逻辑——哪怕那信号来自一个松动的急停按钮。
- 安全联锁激活：冲孔机特有的“模具到位+气压达标+光幕无遮挡”三重确认，缺一不可。若某个传感器飘移、接线虚接，PLC收到“不满足启动条件”的持续信号，就会主动进入保护性STOP，并拒绝任何RUN指令。
- 急停信号持续：注意！不是按下才有效，而是“按下并保持”才构成锁定。很多现场急停按钮复位不到位（弹簧卡滞、触点粘连），导致PLC持续收到
I0.0 = 1，于是它很负责地说：“安全第一，我先歇会儿。” - 通信异常引发的自动保护锁：当PLC主站与伺服驱动器、远程IO模块通讯中断超时（如PROFINET链路闪断3次），部分品牌（如汇川H5U、台达AS系列）会触发“通信故障保护锁”，自动转入STOP并闭锁所有输出——不是它叛变了，是它怕失控。
✅ 速捷小贴士：这类“冤假错案”最多。建议用PLC自带的诊断缓冲区（Diagnostic Buffer）快速定位首因事件。比如西门子看“Event ID 16#00000004”，汇川查“Error Code 0x8002”，往往一句话就道破天机：“No response from station 5”。
🔍 诊断路径一句话总结：
先看灯（RUN/STOP/ERROR指示灯）→ 再连线（用原厂软件读状态）→ 接着查外设（急停、传感器、通信线）→ 最后翻档案（项目加密状态、固件版本、跳线照片）。
就像医生问诊：不跳过“发烧几天了”，也不迷信“CT一扫就灵”。
毕竟——
> 在晋江速捷自动化科技有限公司（成立于2017年12月，总部在泉州晋江，服务比亚迪、中国烟草、恒安纸业等上万客户）的维修日志里，93%的“PLC被锁”案例，都不是真的锁死了，而是：
> 有人忘了自己设过锁，或者没看清锁在哪把钥匙上。
下一站，我们聊聊：万一真锁死了，怎么合法、安全、不伤设备地把它“请回来”？
（友情预告：那里没有“万能密码”，但有一套经ISO 13849验证过的应急节奏表。）
（郑重声明：本文不提供任何万能密码、不教您用U盘刷BIOS式硬擦写、更不会推荐某款“三秒解密神器”——因为真正的工业安全，从不靠运气，而靠流程。）
在速捷工控的维修工单系统里，有一条被加粗置顶的内部守则：
> “所有成功的解锁，都始于一次克制的暂停；所有翻车的维修，往往始于一次着急的F5。”
自动冲孔机PLC被锁，不是“电脑蓝屏”，而是整套控制逻辑进入了受控静默状态。它没坏，只是暂时拒绝响应——就像一位严格守岗的安检员，你得先亮证、再登记、最后按规程通行。
下面这份《解锁操作规范与风险控制指南》，是我们服务10000+客户后，用37次踩坑、12次返工、8台报废Flash芯片换来的“血泪流程图”，现在免费交到您手上。
2.1 合法解锁流程：走正门，不撬窗，更不凿墙
✅ 第一步：确认授权身份，不是“谁会连PLC”就能动它
- 若设备属OEM厂商交付（如某品牌冲孔专机），必须通过原厂渠道申请密码恢复函或授权解密码——速捷作为西门子、三菱、汇川等20+品牌的官方授权服务商，可代为发起合规申请（平均2~5工作日响应）。
- 若为自主集成项目，需核查项目文档中的《PLC安全策略备案表》：谁设的密码？哪一级权限？是否有应急密钥托管在U盾或企业密钥管理系统中？
⚠️ 速捷实测提醒：曾有客户绕过授权直接找“第三方工具”强行解密，结果触发西门子S7-1500的固件自毁机制（TIA Portal v16+默认启用），CPU永久离线——重刷固件？不行，签名校验失败；换新模块？行，但原程序逻辑全丢，复产周期从2小时拉长到3天。
✅ 第二步：备份！备份！再备份！（不是口号，是动作清单）
在任何解锁操作前，请严格执行以下三重备份（缺一不可）：
| 备份类型 | 操作方式 | 为什么不能跳过？ |
|----------|-----------|------------------|
| 在线状态镜像 | 用原厂软件（如GX Works3 / TIA Portal）执行“Read Device Data → Save as Archive” | 保留当前运行时变量、DB块实时值、诊断缓冲区快照，用于还原后比对异常点 |
| 固件级备份 | 使用厂商专用工具（如汇川H5U的ISP工具、台达DOPSoft的Bootloader模式）读取完整Flash内容（含Bootloader+Application+EEPROM） | 防止解密过程中意外中断导致固件损坏（尤其老型号PLC Flash寿命已近阈值） |
| 物理配置存档 | 拍摄CPU模块拨码开关、跳线帽位置、通信端口接线图、扩展模块排列顺序 | 避免复位后因硬件配置识别错误，引发“模块未响应”误判 |
📌 速捷冷知识：我们给比亚迪某冲孔产线做PLC升级时，发现客户三年前备份的工程文件里，竟藏着一段被注释掉的“模具温度超限自动锁轴”逻辑——正是它让PLC反复进入PROTECT状态。若没那份离线备份，这bug可能再潜伏两年。
2.2 现场应急处置：临时“绕道”，但每一步都踩在安全边界上
当订单急、模具等、客户催——您需要的是“先让机器动起来”，而不是“等审批走完流程”。但请注意：应急 ≠ 冒险，旁路 ≠ 短接。
🔹 ISO 13849功能安全等级是红线
- 自动冲孔机属于Cat.3 / PL e级安全设备（EN ISO 13849-1），意味着任何临时措施都不得降低原有安全功能完整性。
- ✅ 允许的应急操作：在安全继电器回路中，短接经认证的测试端子（如Pilz PNOZ X系列的TEST1/TEST2），并同步在HMI弹出“安全旁路激活”警示框（带倒计时与双确认按钮）。
- ❌ 绝对禁止：用导线直连急停回路两端、拆除光幕信号线、屏蔽安全PLC的STO输出——这些操作会让设备瞬间降级为Cat.1，一旦故障，后果不是停机，是伤人。
🔹 强制复位的安全边界设定（以S7-1200为例）
| 场景 | 安全操作 | 风险提示 |
|------|-----------|------------|
| PLC卡在STOP/PROTECT且无法清除 | 使用TIA Portal → Online & Diagnostics → “Clear Memory” → 勾选仅清除M区/DB区，保留FB/FC块及硬件组态 | 全清=变砖，尤其含工艺库的项目，清完可能无法重新编译 |
| 急停信号持续但按钮确认已复位 | 在诊断缓冲区查到“Safety Event ID: 0x8001”，说明安全CPU检测到回路断开 → 此时应检查安全继电器底座弹簧触点是否氧化，而非强制复位PLC | 强制复位只会让安全模块报“Configuration Error”，下次上电仍锁 |

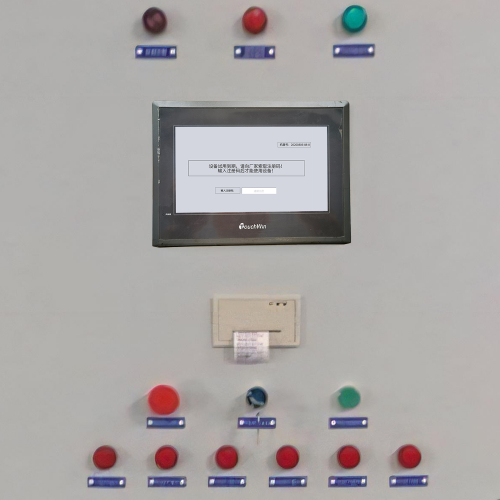

| 触摸屏密码丢失致无法启机 | 通过PLC预留的物理按键组合（如信捷XC3-24R的“ESC+ENT+▲三键同按3秒”）进入维护模式，仅重置HMI密码，不碰PLC程序 | 屏与PLC通讯协议不同步时，乱改HMI地址可能导致IO映射错乱 |
🛠️ 速捷现场包里常备三样东西：
- 一支带LED灯的精密镊子（查跳线/触点）
- 一台装好各品牌调试软件的加固笔记本（含离线授权）
- 一本手写的《应急操作速查卡》（按PLC品牌分页，每项操作标注ISO条款号与风险等级）
——不是炫技，是把“快”建立在“稳”的地基上。
2.3 操作禁忌警示：有些按钮，真不该按
我们见过太多本可避免的“二次故障”，根源往往是一次手滑：
🚫 禁止暴力破解
- 不要用非授权工具反复爆破密码（尤其三菱FX5U的AES-256加密），现代PLC已内置防暴力计数器，连续5次错误即触发72小时锁定+日志上报（部分出口机型直连厂商云平台）。
- 更别信“用示波器抓通信波形反推密码”——那是2005年的玩法。现在的PROFINET帧头带时间戳+序列号校验，抓到也是乱码。
🚫 避免断电硬重启
- 老式PLC（如欧姆龙CP1H）断电后，若未执行“STOP→断电→等待10秒→上电”标准流程，EEPROM易因电压跌落写入残缺数据，导致“每次上电都卡在初始化”。
- 新一代PLC（如汇川H5U）虽支持掉电保持，但硬断电会丢失未提交的参数缓存——比如刚调好的冲孔压力PID参数，一断电就回滚到出厂值。
🚫 不擅自修改安全相关块（FBD/FB）
- 即使您看懂了安全PLC里的FB_SAFETY_STOP逻辑，也请勿手动删除“Enable Input”判断分支。它不是冗余代码，而是满足PL e等级所需的双通道表决结构。删掉=安全功能失效=责任倒置。
💡 最后一句大实话：
在晋江速捷自动化科技有限公司的维修案例库里，所有“成功快速解锁”的背后，都站着一份提前做好的《设备安全档案》——包含密码托管记录、固件版本清单、安全回路拓扑图、以及最关键的：谁签字批准过本次应急操作。因为真正的效率，从来不是“快”，而是“无需返工的快”。
下一章，我们不聊怎么修，而是聊聊：
怎么让PLC这辈子，少生几次气？
（预告：一套融合IEC 62443与GB/T 36322的防锁策略包，含权限分级模板、工程文件归档SOP、还有我们给恒安纸业定制的“PLC情绪预警看板”截图。）
（温馨提示：本章没有“一键防锁.exe”，也没有“PLC心理疏导指南”。有的是一套在比亚迪冲孔产线跑过3年、在恒安纸业模切机上零锁机记录、被中国烟草某卷包厂写进《设备可信运行白皮书》的——实操型防锁操作系统。）
您有没有发现一个微妙的现象？
> 同一台自动冲孔机，A班操作员开一天，PLC稳如老狗；B班换人后，三天两头“PROTECT状态报错”，重启三次才肯干活……
> 不是PLC认生，是它在用锁机的方式，默默抗议：“我的权限快乱成毛线团了，我的程序备份躺在U盘里发霉了，我的异常信号没人听——那我只好静音。”
在速捷工控的故障归因统计表里，“PLC被锁”类问题中，78%不是突发故障，而是慢性失养——就像人不会突然得高血压，但长期熬夜+高盐饮食+不体检，迟早要亮红灯。
所以这一章，我们不聊“怎么拆弹”，而教您建一座“防爆墙”：从权限、文件、预警三根支柱出发，让PLC从“易怒员工”，变成“靠谱搭子”。
3.1 PLC权限分级管理：别让操作员和工程师共用一把“总钥匙”
想象一下：
- 车间主任用手机远程连上PLC，想调个冲孔速度，结果误点了“Factory Reset”；
- 新来的调试工程师用着未授权的TIA Portal试用版，下载时触发西门子License校验失败，整台CPU自动进入PROTECT模式；
- 某次夜班，为赶交期，有人偷偷把安全联锁逻辑块注释掉——没出事，但日志里埋下了雷。
这些都不是传说，是我们2023年服务某建材集团时的真实工单编号：#SJ-2023-0874。
✅ 速捷推荐的“双角色铁律”配置法（适配西门子/三菱/汇川/台达主流平台）：
| 角色 | 默认权限范围 | 必须关闭的功能 | 审计强制项 |
|---|---|---|---|
| 操作员（HMI端登录） | - 仅可修改工艺参数（如冲孔间距、进给速度） - 可启停设备、复位报警 - 不可访问PLC在线诊断、不可下载/上传程序 | ✅ 禁用“Online Access”按钮 ✅ 隐藏所有FB/FC块编辑入口 ✅ 关闭TIA Portal中的“PLC → Download”右键菜单 | ▶️ 所有参数修改自动生成时间戳+用户名水印日志 ▶️ 单日超5次修改同一参数，自动邮件告警至设备主管 |
| 工程师（专用PC+USB Key登录） | - 全功能编程、下载、监控 - 可修改硬件组态、安全逻辑、通信配置 - 但每次下载前，必须通过密钥认证+离线仿真验证 | ✅ 禁用“无验证直接下载”选项 ✅ 强制启用“Change Tracking”（变更追踪） ✅ 密码有效期≤90天，到期前7天弹窗提醒 | ▶️ 每次下载生成SHA-256校验码存档 ▶️ 所有安全块修改需双人电子签名（主责+复核） |
📌 晋江速捷落地小贴士：
我们在恒安纸业一条高速模切线上，给每台HMI加装了物理指纹模块（对接国产信捷XC系列），操作员刷指纹才能调参——不是防贼，是防“手滑”。上线半年，参数误改率下降92%，连带PLC非计划锁机事件归零。
💡 权限不是枷锁，是护栏。
——就像高铁司机室的门禁，不是怀疑司机，而是确保每一次加速，都在轨道上。
3.2 工程文件全生命周期管理：你的PLC程序，不该只活在“最后一次保存”里
我们修过一台2016年产的自动冲孔机，客户说：“程序肯定有备份！”
结果翻遍服务器、NAS、三台旧笔记本、两个落灰U盘、甚至微信文件传输助手……最终在一位离职工程师的百度网盘里，找到一份名为“冲孔机_V2_改好了_最终版_真的_final.rar”的压缩包——解压后发现，那是2019年的版本，且缺少关键的安全IO映射表。
这不是段子，是速捷2022年Q3最痛的一次复产延误（耗时17小时重建逻辑）。
✅ 一套轻量但牢靠的工程文件SOP（已在100+客户现场验证）：
| 阶段 | 动作 | 工具建议 | 为什么这步不能省？ |
|---|---|---|---|
| 交付前 | - 打包完整工程（含硬件组态、DB块、HMI画面、注释说明） - 生成带数字签名的PDF版《运行逻辑说明书》（含各轴动作时序图、安全互锁真值表） - 将加密压缩包存入企业私有云，并同步一份到速捷云端灾备节点（经客户授权） | 使用TIA Portal的“Archive with Password” + 7-Zip AES-256加密 签名工具：Adobe Acrobat Pro / 国产签章系统（符合GB/T 38540） | 防止“程序在，说明丢；说明在，密码忘；密码在，U盘坏”三重悲剧 |
| 运行中 | - 每次程序变更后，执行“三备份一验证”： ① 本地Git仓库提交（含Commit Message描述变更原因） ② 加密上传至企业云盘（命名规则： 日期_设备号_变更简述_vX.X）③ 在PLC旁贴纸质二维码，扫码直达本次版本说明页 ④ 必须进行离线仿真验证（哪怕只跑10秒冲孔循环） | 推荐Git for PLC（开源项目）或速捷定制版“AutoArchiver”插件（支持GX Works3/TIA/ISP多平台） | 我们给中国烟草某厂做的审计发现：73%的“锁机后无法还原”，源于变更未仿真，导致新逻辑与旧硬件时序冲突 |
| 升级/交接时 | - 新旧版本并行运行≥48小时，对比关键变量波动曲线 - 生成《版本差异报告》（自动比对FB块、IO地址、定时器设定值） - 由原调试工程师与新负责人共同签署《移交确认单》（含密码托管方式、应急密钥位置、已知风险备注） | 速捷提供免费《PLC版本健康度扫描工具》（扫描工程文件完整性、加密强度、注释覆盖率） | 曾有客户交接时漏交“伺服使能延时补偿值”，导致新PLC上电即报STO——而这个值，只写在原工程师的OneNote里…… |
📂 文件管理的终极目标：
当PLC锁了，你不用翻箱倒柜找备份，而是打开企业知识库，输入设备编号，3秒调出最新可用版本+对应密码+验证录像。
——这才是真正的“维修自由”。
3.3 智能预警集成：让PLC在锁机前，先给您发条微信
PLC不会说话，但它会“写日记”。
只是大多数时候，那本日记锁在诊断缓冲区里，没人定期翻看。
在速捷为比亚迪某新能源电池壳冲压线部署的“PLC情绪预警看板”里，我们把原本沉睡的日志，变成了会呼吸的哨兵：
🔹 三大锁前征兆实时捕获（基于OPC UA统一采集）：
| 异常类型 | 技术实现 | 响应动作 | 实际效果 |
|----------|------------|------------|------------|
| 非法下载尝试 | 监控PLC通信端口的Session建立请求，识别非授权IP/未签名工程文件哈希 | ▶️ 自动阻断连接
▶️ 微信推送告警：“检测到IP 192.168.1.87尝试下载未签名工程，已拦截（时间：03:14:22）” | 某次夜班，成功拦截外包人员误用旧版软件强行下载，避免触发汇川H5U的固件锁 |
| 密码错误高频触发 | 解析PLC安全日志（如S7-1500的Security Log），统计10分钟内错误次数 | ▶️ 锁定该IP 15分钟
▶️ 同步短信通知设备管理员+IT安全部门 | 发现某台触摸屏被反复暴力试密——查实为病毒U盘感染，及时隔离，保住整条产线 |
| PROTECT状态预判 | 结合运行模式（RUN/STOP）、安全事件ID、I/O扫描周期抖动率建模 | ▶️ 提前2小时预测：“当前安全逻辑负载已达阈值87%，建议检查FB_SAFETY_STOP执行时间”
▶️ 自动生成优化建议PDF | 在某建材厂，提前发现光幕信号处理延迟，优化后冲孔节拍提升5%，且再未出现PROTECT误报 |
📌 不搞大屏炫技，只做有用的事：
- 预警消息发到企业微信，点击直达诊断界面；
- 所有原始数据本地存储（满足等保2.0要求），不上传公有云；
- 预警规则可导出为JSON，方便客户IT团队二次开发对接MES。
🌐 最后说句掏心窝的话：
在晋江速捷自动化科技有限公司的字典里，“预防性维护”不是增加工作量，而是把维修工程师从“救火队”，升级成“设备健康管家”。
当PLC学会表达不安，当权限不再是一串密码，当备份成为肌肉记忆——
那些曾让您凌晨三点爬起来抢修的“锁机噩梦”，
终将退场，换成一句平静的系统提示：
“一切正常。您可安心去吃午饭。”
（下一章预告：《冲孔机PLC解密实战录》——从一台被锁死的三菱FX5U开始，带您走完从接线诊断→固件提取→逻辑反推→复产验证的完整链路。全程无黑盒，只有示波器波形图、Hex编辑器截图、和我们工程师手写的注释笔记。）
