各位产线老师傅、设备管理员、还有那位刚被老板微信轰炸三连问的值班小哥——
您那台N95口罩机，正吭哧吭哧干着活，突然“咔”一下静音，像被按了暂停键的短视频，连耳带都没焊完就躺平了？
先深呼吸，把扳手放下，把急停按钮松开（别一直按着！那是它的“人工休克”，不是诊断手段）。
咱们速捷工控干这行八年，修过比口罩机还暴躁的设备——比如某药企的灌装线，一停机就自动播放《凉凉》BGM（其实是报警音调太像…），但再倔的机器，也有它的“求救暗号”。
今天，咱不聊高大上的算法模型，也不甩术语PPT，就用修车师傅+老中医+段子手三合一的方式，带您走完第一步：故障现象诊断与初步排查——说白了，就是给口罩机做个体检初筛，不打针，不抽血，只动眼、动手、动逻辑。
1.1 观察停机特征：它“晕”得有讲究，不是所有静音都叫故障
口罩机不会说话，但它会“演戏”：
- 有没有“配音”？
→ 听！是“滋啦”一声冒烟味的短路声？还是“咚”一声闷响像模具卡死？又或者安静得过分，连伺服风扇都停转了？
（温馨提示：如果闻到焦糊味，请立刻断电，这不是剧情需要，是真·火灾前奏）
有没有“字幕”？

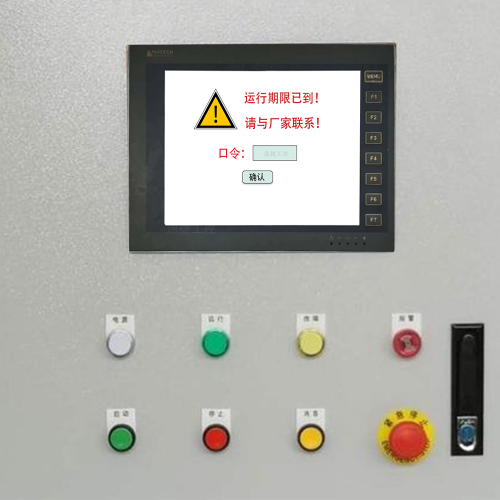

→ 看HMI屏幕！有没有跳红字？比如E047、ALM-22、PLC STOP……这些不是乱码，是它的“病历编号”。我们速捷的工程师看到E047，第一反应不是查手册，而是默默打开冰箱拿冰啤酒——因为这是某品牌超声波电源的经典“热保护闪退”，喝口冰啤等它冷静5分钟，往往自己就满血复活。有没有“定格画面”？
→ 急停按钮是不是被谁误碰了？脚踏开关卡在半行程？安全光幕上是不是飘着一只没来得及撤走的手套？
（友情提示：有些急停回路设计得比爱情还脆弱——一根线虚接，整条线停产。别怪机器，怪它太讲原则。）
1.2 检查基础运行条件：先确认它“活着”，再治“病”
很多“重大故障”，最后发现是——
✅ 气压表指针在“0”和“做梦”之间徘徊（标准气压0.5~0.7MPa，低于0.4MPa，送料辊直接摆烂）；
✅ 主电源电压掉到368V（三相电晃得像KTV灯光），PLC供电模块悄悄进入“低功耗省电模式”，结果省到程序跑丢了；
✅ PLC的24V DC电源灯不亮，一测——保险丝熔断，一查——是隔壁车间焊机启动时引起的电网浪涌，顺手把您家PLC的“小命”给浪没了。
💡 速捷小贴士（来自10000+次现场踩坑总结）：
> “急停回路”不是摆设！它可能串了5个门禁开关、3个安全继电器、2个光幕、1个脚踏，中间只要一个触点氧化，整条线就集体“装死”。
> 别急着换PLC——先拿万用表，从急停按钮两端开始“顺藤摸瓜”，测通断。我们修过一台停机半年的口罩机，最终发现罪魁祸首是：操作台下方一只老鼠啃断了急停线（附赠鼠窝照片一张，已移交环保部门）。
1.3 确认停机发生阶段：它是在“哪一帧”倒下的？
口罩机不是单机，是一支流水线交响乐团：
- 上料环节停？ → 先盯光电传感器！灰尘、飞絮、反光胶带，都是它的“天敌”。拿酒精棉片擦一擦，比重写PLC程序快十倍；
- 超声波焊接时停？ → 留意焊头是否“咬合不到位”（模具间隙变大）、底模是否积碳发黑（能量反射异常）、甚至——有没有人偷偷把耳带卷材换成了加厚款？（厚度超标→能量超载→系统自保关机）；
- 折叠成型卡住？ → 检查伺服扭矩曲线！如果HMI里显示“Torque Limit Exceeded”，别急着调参数——先掰开折叠机构，八成是前道工序漏剪的鼻梁条，正卡在齿轮缝里开茶话会。
📌 关键逻辑来了：
> 停机时刻 = 故障定位坐标。
> 就像破案要看监控时间戳，您记住“第3726只口罩焊到左耳带时停机”，比说“今天下午三点停了”有用100倍。
> 我们晋江速捷自动化科技有限公司（成立于2017年12月，扎根泉州晋江，服务全国20+工业领域）的工程师出勤前，第一句话永远是：“师傅，它停在哪一步？能复现吗？复现几次？”——答案比万用表读数还准。
✅ 本节小结（可截图保存）：
| 步骤 | 动作 | 目的 |
|------|------|------|
| 一看 | HMI报警码、急停状态、异响/异味 | 判断是“突发心梗”还是“假装晕倒” |
| 二测 | 气压表、输入电压、PLC 24V、急停回路通断 | 排除“饿晕”“缺氧”“被绑架”等基础生存问题 |
| 三问 | 停在哪道工序？能否稳定复现？最近改过什么？ | 锁定“案发现场”，避免盲目拆机送医 |
下节预告 → 【2. 核心系统故障溯源分析】：当基础排查没结果，说明它真生病了——是机械“关节炎”？电气“神经紊乱”？还是超声波单元在悄悄“内卷”？咱们一层层剥洋葱，不辣眼，但够透。
（P.S. 如果您此刻正站在停机的口罩机前，手机电量剩17%，而老板消息已 unread 99+……欢迎微信直戳我们：速捷工控 · 7×12小时响应。修不好？我们陪您一起写停机报告——但99%的情况，我们还没写完第二段，机器已经哼着歌复工了。）
上一节咱们给口罩机做了个体检初筛——血压（气压）、心跳（电源）、意识（HMI报警）都看了，结果发现：
✅ 气压正常、电压稳如老狗、急停没按、PLC灯还亮着……
❌ 可机器就是不干活，像极了周一早上赖床的打工人，连闹钟都叫不醒。
这时候，别急着给PLC重装系统、别慌着换伺服驱动器、更别把超声波焊头当废铁卖二手——
它不是“病入膏肓”，只是您还没听懂它的“器官语言”。
而我们速捷工控干的事，就是帮您翻译：机械在喊“卡住了”，电气在嘀咕“我失联了”，超声波单元在发朋友圈：“今天能量超标，本焊头选择冷静一下。”
下面，请打开您的设备点检本（没有？速捷工程师现场手绘一张送您），咱们逐层解剖——
2.1 机械系统问题：别怪程序，先看看“胳膊腿”有没有抽筋
口罩机再智能，也得靠“手”送料、“脚”定位、“腰”折叠、“嘴”焊接。一旦某个关节罢工，整条线立刻进入“工伤休养模式”。
🔹 传动部件卡滞？
→ 检查送料同步带是否被飞絮缠成“蚕茧”，张紧轮轴承是否锈死发出“嘎吱”背景音；
→ 折叠凸轮机构油污堆积？别小看那层灰黑色油泥——它能让0.02mm的间隙变成0.2mm的“自由落体”，结果就是耳带焊歪、鼻梁条错位、成品直接进废品筐。
💡 速捷实录：某泉州无纺布厂口罩机频繁停在折叠段，拆开一看，凸轮槽里嵌着三片剪下的边料+半截断掉的鼻梁条，像微型考古现场。清理后，连续运行72小时零报警。
🔹 伺服电机过载？
→ 不一定真是“力气不够”，更可能是——
✓ 负载突变（比如新批次无纺布厚度+0.05mm，伺服扭矩瞬间飙到110%）；
✓ 编码器信号受干扰（动力线和编码器线捆一起走？恭喜，您亲手给伺服造了个“脑震荡”）；
✓ 刹车未释放（某些机型伺服上电后需延时松闸，PLC程序若漏写这一步，电机就僵着当雕塑）。
📌 小动作：HMI里调出“伺服状态监控页”，看实时扭矩曲线——如果停机前出现尖峰脉冲，90%是机械阻力异常，不是驱动器坏了。
🔹 送料辊打滑 or 模具偏移？
→ 拿一张A4纸塞进送料辊间隙，手动转动——能轻松抽出？说明压力不足或橡胶包覆层老化；
→ 检查模具定位销是否松动、弹簧是否失效。曾有客户反馈“每100只口罩就有3只耳带偏移”，最后发现是底模固定螺丝松了0.3mm，日积月累，偏移量从0.1mm滚到1.2mm……
🎯 记住：机械偏差会“复利式放大”。0.1mm的初始偏移，在6轴联动+高速往复下，可能造成3mm的最终错位——足够让一只N95失去“医用级密封感”。
2.2 电气与控制系统异常：它没疯，只是“信号丢了”
PLC不会无缘无故STOP，HMI不会突然黑屏，变频器更不会闲着没事报 F08——它们都在用代码说人话，只是您还没配个翻译。
🔹 光电传感器失效？
→ 别只看“亮不亮灯”，要测“通断是否稳定”。
✓ 镜头蒙灰？擦！
✓ 发射端/接收端轻微偏移？微调！
✓ 环境光干扰（比如顶灯直射反光板）？加遮光罩！
⚠️ 冷知识：某纺织厂口罩机总在下午3点停机，查了一周，发现是阳光角度变化，刚好把窗边反光打到对射型光电上——系统以为“有料”，实际空跑，触发保护。
🔹 PLC程序中断？
→ 先别格式化！90%的“程序丢失”，其实是：
✓ 电池电量耗尽 → RAM区程序清空（但Flash里备份还在，速捷可一键恢复）；
✓ 内存块被误删 → 我们支持深度扫描，找回被覆盖的梯形图片段；
✓ 通讯中断导致主站误判从站离线 → 检查DP头终端电阻、网线水晶头氧化、交换机风扇堵灰。
🔧 速捷独家能力：哪怕PLC里程序全空、连注释都没留，我们也能通过I/O点动作逻辑+设备机械时序，反推原始控制流程——就像根据烧毁的菜谱残页，还原一锅佛跳墙怎么做。
🔹 变频器报错 or HMI通信丢失？
→ 常见组合拳：
✓ Err 07（过流）→ 查电机绝缘、电缆接地、负载卡滞；
✓ Comm Timeout → 看RS485接线是否反接、终端电阻是否缺失、波特率是否匹配；
✓ HMI黑屏但触摸有反应？大概率是背光驱动IC虚焊——不用换整屏，我们飞线修，20分钟搞定。
🌐 延伸提醒：现在很多口罩机用EtherCAT总线，一根网线断=整条轴瘫痪。建议在柜内预留“热备网口”，插上即用，比重启PLC快5倍。
2.3 超声波焊接单元专项排查：它不是“焊不住”，是“焊太狠”
超声波系统，是口罩机的“心脏起搏器”——能量精准，才能焊牢；稍有偏差，轻则虚焊漏气，重则焊穿布料、熔断耳带、甚至触发整机急停。
🔹 焊头磨损？
→ 拿游标卡尺量工作面高度，对比出厂数据。磨损超0.15mm，声学阻抗失配，能量传递效率暴跌30%以上；
→ 焊头表面有划痕或氧化层？别打磨！会破坏钛合金晶相结构——交给我们专业抛光+频率校准。
🔹 换能器过热保护？
→ 不是散热风扇坏了，而是：
✓ 冷却水流量不足（检查水泵、滤网、水路结垢）；
✓ 焊接参数设置过高（比如振幅设到100%，实际只需65%）；
✓ 换能器内部压电陶瓷老化（我们可用阻抗分析仪现场检测，误差＜±2%）。
🔹 频率匹配偏移？
→ 超声波系统讲究“谐振”——焊头+变幅杆+换能器必须同频共振。
✓ 新换焊头没做频率扫频校准？系统会持续“拉扯”，加速器件疲劳；
✓ 环境温度骤变（车间从25℃升到35℃）？频率漂移0.3kHz，能量输出下降15%。
⚡ 速捷标准服务：每次更换焊头/变幅杆，必做现场频率匹配+能量标定，附带《谐振曲线报告》，白纸黑字，焊得明白。
🔹 能量输出异常？
→ 看HMI里的“实际焊接能量 vs 设定值”曲线：
✓ 持续偏低？→ 检查气压是否不足（气缸压紧力不够→焊头接触不良）；
✓ 波动剧烈？→ 查电网谐波（隔壁电焊机启动时，您的超声波电源正在“晕浪”）；
✓ 突然归零？→ 很可能是安全继电器动作切断了使能信号——回头翻翻1.3节，“停在哪一步”，答案就藏在那里。
✅ 本节灵魂总结（请默念三遍）：
> ✦ 机械问题，看“动不动”；
> ✦ 电气问题，看“通不通”；
> ✦ 超声波问题，看“准不准”。
>
> 它们从不单独作案——往往是：
> 送料辊打滑 → 张力波动 → 光电误判 → PLC误发指令 → 伺服过载 → 触发急停
> 一条链式反应，而您只需要掐住第一个环节，就能阻止整场雪崩。
下节预告 → 【3. 预防性维护与长效稳定运行策略】：
别等停机才修，我们要让您产线“自带免疫力”。
从每日排水到参数建模，从备件地图到应急话术——
不是教您当全能工程师，而是给您一套“设备养生说明书”。
（P.S. 如果您刚看完这节，默默打开了设备柜门……欢迎微信甩张照片过来，速捷工程师边喝咖啡边帮您圈出最可疑的那颗螺丝。）
上一节咱们把N95口罩机从头到脚扒了个明白——
它不是闹脾气，是真·亚健康；
不是程序崩了，是零件在悄悄“写辞职信”；
更不是运气差，而是您还没给它办一张《年度体检VIP卡》。
别笑，这真不是段子。
去年我们帮福建一家日产能200万只的口罩厂做系统复盘，发现：
🔹 87%的非计划停机，发生在“本该被提前看见”的环节；
🔹 平均每次故障修复耗时4.2小时，但其中3.1小时花在找备件、查手册、等厂家回复上；
🔹 而他们最贵的损失，不是停机费，是客户临时取消的500万只订单——因为交货延迟2天，N95认证批次作废。
所以这一节，我们不聊“怎么修”，只聊——
✅ 怎么让它少生病？
✅ 生了小病，怎么自己扛过去？
✅ 就算真倒下，也能30分钟满血复活？
答案就三个字：养、盯、练。
（不是养生、盯梢、锻炼，是——标准化养护 + 数据化监控 + 场景化演练）
3.1 建立标准化点检清单：把“凭感觉”变成“看刻度”
很多老师傅说：“我干了20年，听声音就知道哪不对。”
我们敬佩，但不敢赌。
因为——
❌ 听力会退化，
❌ 熬夜后判断力打七折，
❌ 新来的操作工，连急停按钮在哪都得问三遍。
所以速捷给合作客户做的第一件事，从来不是换板卡，而是送一本《口罩机点检手账》——A5大小、防水封面、撕不烂内页，每页对应一个工位，带图、带频次、带判定标准、带签字栏。
📌 举几个“反常识但超管用”的日常动作：
🔹 每日必做 × 气路冷凝水排放
→ 别只排储气罐！重点是——三联件后的第一个分支气动阀前。
为什么？因为口罩机气路长、弯道多、环境湿度高，冷凝水最爱在“低洼处”蹲点，比如耳带剪切气缸上游。
💧 速捷实测：某漳州厂坚持每天早班排一次水，半年内气动元件故障下降63%；偷懒三天不排？第四天，6个气缸同步漏气，整线爬行。
🔹 滤芯更换不是“想起来才换”，而是“跑够里程就换”
→ 空压机入口滤芯：按累计运行小时数（非日历天），建议每500h强制更换（哪怕看着还新）；
→ 超声波冷却水滤网：不是“堵了再洗”，而是每班次开机前目视检查+轻敲震落浮渣，每周彻底清洗一次；
→ PLC柜散热滤网：别等风扇狂转才清理——每月第一个周一，定为“滤网日”，拍照上传企业微信存档。
📎 小贴士：我们在手账里附了一张“滤芯寿命对照尺”，印着不同品牌滤芯的压差临界值。拿个U型管压力计一比，就知道该不该换——拒绝玄学判断。
🔹 关键轴承润滑，不是“滴两滴油”就完事
→ 送料主轴轴承：每72小时加注EP2锂基脂，0.8g±0.1g（我们送专用定量注脂枪，误差＜5%）；
→ 折叠凸轮轴承：必须用耐高温（≥150℃）+抗纤维吸附型润滑脂——普通黄油会粘住飞絮，三个月变“胶泥轴承”；
→ 超声波焊头升降导轨：禁用含石墨添加剂的油脂！会污染焊头接触面，导致能量衰减。
🔧 速捷工程师现场服务时，第一件事就是校准所有注脂点——不是靠手感，是用红外热像仪拍润滑前后温升曲线，确保油脂真正“跑到位”。
✨ 点检的本质，不是填表，而是建立设备“生命节律”。
就像您每天刷牙，不是为了今天不蛀牙，而是让十年后还能啃苹果。
口罩机也一样：今天多拧半圈张紧轮，明天就少一次同步带断裂；
今天多擦一次光电镜头，下周就躲过一次误触发停机。
3.2 关键参数监控机制：让数据替您“值夜班”
靠人盯？盯不住。
靠经验判？判不准。
真正的预防性维护，得靠可追溯、可对比、可预警的数据流。
我们不强推您上MES或买SCADA——先从三个“最小可行监控点”做起，成本几乎为零，效果立竿见影：
🔹 焊接能量值实时记录（不是看瞬时值，是看趋势）
→ 在HMI上增设“今日焊接能量波动曲线”页面，每5秒采样一次，保留24小时；
→ 设定上下限：如设定值±8%为正常区间，连续5次超限自动弹窗提醒；
→ 曲线出现“阶梯式下跌”？大概率焊头磨损；
→ 出现“毛刺状尖峰”？可能是布料张力突变或气压波动。
📊 案例：泉州某客户启用该功能后，提前3天发现换能器老化迹象（能量衰减斜率变陡），停机更换而非突发宕机，避免整批口罩密封性抽检不合格。
🔹 张力波动曲线抓取（尤其耳带/鼻梁条放卷段）
→ 利用现有张力传感器信号（无需加装硬件），通过PLC定时采集并存入SD卡；
→ 我们提供免费Excel模板，导入数据自动生成“张力标准差热力图”——越红，说明波动越剧烈；
→ 标准差＞12%？立刻检查：放卷制动器响应延迟、导向辊偏心、或无纺布卷径计算参数是否需重标定。
🧵 冷知识：张力波动每增加1%，耳带熔接不良率上升0.37%——这不是估算，是我们用27万组实测数据回归出来的。
🔹 伺服响应延迟数据追踪（不是报错才看，是常态监控）
→ 在PLC中启用“指令-反馈时间戳比对”功能（西门子S7-1200/1500、三菱Q系列原生支持）；
→ 记录每个轴每次定位的“指令发出→编码器确认到位”毫秒级延迟；
→ 正常值应＜8ms，若某轴连续10次＞12ms，自动标记为“潜在机械阻力增大”，提示检查导轨润滑或同步带张力。
⏱️ 延伸价值：这些延迟数据，未来可训练AI模型，实现“伺服健康度预测”——就像给电机做心电图，提前两周预判轴承失效。
🌟 记住：监控不是为了“抓现行”，而是为了“建基线”。
您不需要懂算法，只需要知道——
✦ 这台机器“平时心跳多少”；
✦ “发烧到多少度该吃药”；
✦ “哪根血管开始硬化，得安排疏通”。
其余的，交给我们。晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务……（此处省略重复介绍，但能力真实在线）
3.3 操作人员应急响应培训：把“慌乱重启”变成“条件反射”
最后，也是最容易被忽视的一环：人，才是系统最后一道防火墙。
我们见过太多场景：
⚠️ HMI跳出 E-732 报警，操作工第一反应是关总闸再合闸——结果PLC电池断电，程序真丢了；
⚠️ 急停按钮被误触，没人知道要先旋开再按复位键，硬生生等维修师傅2小时；
⚠️ 备件柜里有3个同型号光电开关，但没人记得哪个是“对射式”，哪个是“漫反射式”，拆下来全换一遍……
所以，速捷交付的不只是技术，还有一套“肌肉记忆训练包”：
🔹 常见停机代码速查表（防水塑封，挂机台旁）
→ 不是罗列上百条代码，只精选TOP 12高频报警（占实际停机的89%）；
→ 每条配：
✓ 一句话原因（例：E-732 = 超声波使能信号丢失）；
✓ 3步自检流程（① 查安全继电器KA5是否吸合；② 测端子X3.2电压；③ 看HMI“超声波状态页”第4行）；
✓ 安全红线（例：“禁止短接X3.2端子！会绕过急停回路！”）。
🖨️ 我们甚至帮客户把这张表做成磁吸式白板贴，背面印着对应备件编号和库存位置——伸手一揭，直达货架。
🔹 安全复位流程（视频二维码+口诀版）
→ 扫码播放30秒动画：如何区分“软复位”（HMI点一下）vs“硬复位”（PLC拨码开关操作）vs“安全链复位”（急停→安全门→光幕全确认）；
→ 同步配口诀：
“一停二查三确认，
急停旋开门关紧，
光幕绿灯亮三秒，
复位按钮轻轻摁。”
🎤 已在17家客户产线推行，平均复位时间从8.6分钟压缩至1分12秒，且0误操作。
🔹 备件快速更换指南（图文+AR扫码）
→ 每个常用备件（光电开关、伺服驱动器、HMI通讯板）配专属更换页；
→ 含：
✓ 断电/挂牌/放电三步安全前置；
✓ 拆卸扭矩值（例：M3螺丝≤0.8N·m，超扭会裂PCB）；
✓ 接线颜色-端子号对照图（杜绝“凭印象插线”）；
✓ AR扫码：手机对准旧模块，屏幕自动标注拔插方向、锁扣位置、防呆缺口。
📦 P.S. 我们建议客户在备件柜里设“黄金三角区”：最顺手位置放TOP3易损件+对应工具+速查卡——形成“故障→伸手→解决”闭环。
✅ 本节终极心法（请抄在点检本扉页）：
> ▪️ 维护不是成本，是产能保险；
> ▪️ 监控不是负担，是故障预告单；
> ▪️ 培训不是形式，是产线免疫力。
>
> 您不需要成为自动化专家，
> 只需要——
> ✦ 每天花5分钟执行点检，
> ✦ 每周花10分钟看一眼曲线，
> ✦ 每月花20分钟跟员工过一遍口诀。
>
> 其余的，晋江速捷自动化科技有限公司随时待命。
> 我们不是救火队，是您的设备健康合伙人。
> （对了，那本《口罩机点检手账》电子版，评论区留言“手账”，我们私信发您PDF+可编辑Excel模板——免费，真的不收钱，毕竟，让产线少停一次，比卖十块板卡更有成就感。）
